Реферат



СОЮЗ GOBETCHHX

tOWVH0IW

РЕСПУБЛИН

3 5В 6 02 В 17/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ;

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

П0 ДЕЛАМ ИЗОБРИЧ=НИЙ И ОТКРЫТИЙ (2 1) 34:78644/1 &-10 (22) 28.07.82 (46) 23.01.84. Бюл. 9 3 -,. (72) В.В.Хваловский и Т.H.Õàöåâû÷ . (71) Ленинградский ордена Трудового красного Знамени институт точной механики и оптики (53) 535.318(088,8) (56) 1. Авторское свидетельство СССР

9 69332&, кл. 4 02 В 9/34, 1979.

2. Авторское свидетельство СССР

9 559448 кл Н 04 И 3/02, 1975 (прототип) . (54) (57) ЗЕРКАЛЬНО-ЛИНЗОВЫЙ ОБЪЕКТИВ

С ВЫНЕСЕННЫМ ВХОЦНЫМ ЗРАЧКОМ, содержащий два компонента, о т л ич:ающи и с ятем, что, cцелью. новьыения качества изображения путей, обеспечения линейной зависимости величины изображения от полевого угла при одновременном упрощении конструкции, первый компонент объекти, SUÄÄ 1068869 А ва выполнен в виде двояковыпуклой .линзы и обращенного вогнутостью к ней отрицательного мениск а, причем их оптические силы по абсолютной величине составляют соответственно

0,3 и 0,1 от оптической силы объектива, второй компонент выполнен в виде отрицательного мениска и сферического зеркала, обращенных вогнутостью друг к другу, и расположенной между ними двояковыпуклой лин- зы, причем их оптические силы по абсолютной величине составляют соответственно 0,02, 0,4 и 0,3 от опти» ческой силы объектива, при этом расстояние между эквивалентными главны-© ми плоскостями первого и второго Е коьаюнентов составляет 0,85 фокусного расстояния объектива, в входной зрачок объектива расположен в его передней фокальной плоскости и смещен перпендикулярно к оптической оси объектива.

1068869

Изобретение относится к приборостроению, в частности к зеркальнолинзовым объективам, н может найти использование в лазерных сканирующих системах с построчной разверткой плоского носителя информации в 3Bh1 и других ситемах, использующих плоскостную развертку изображений.

Известен линзовый объектив с вынесенным входным зрачком, состоящий из четырех одиночных линз, образую- 10 щих четыре компонента, первая и третья из которых одинаковые двояковогнутые линзи, расположенные симметрично и обращенные меньшими радиусами кривизны к двояковыпуклой лин- 15 зе < равными радиусами, а четвертая линза выполнена параболической Г1 3.

Недостатком объектива является нелинейный закон построения иэобМТо ограничивает ность его применения в устройствах для развертки изображения.

Известен также зеркально-линзовый объе1<тив с вынесенным входным зрачком для „ азвертки иэображения, содержащий два компонента, причем первый компонент объектива состоит из сагиттальных цилиндрического зеркала и коррекционной цилиндрической линзы (или цилиндрического эллиптического зеркала), а второй — из двух меридиальных цилиндрических зер»:. .кал Х23

Недостатками известного объектива являются его сложная конструкция из-за применения в нем цилиндричес-. З5 ких поверхностей и отступление от линейной зависимости величины изображения от полевого угла, что вызывает непостоянство скорости развертки и вносит геометрические искажения, 40 т.е. снижает качество. изображений при использовании объектива в оптикомеханическом устройстве для развертки изображения.

Целью изобретения является повн- 45 шение качества изображения за счет обеспечения линейной зависимости величины изображения от полевого угла при одновременном упрощении конструкции. 50

Указанная цель достигается тем, что в зеркально-линзовом объективе:: с вынесенным входным зрачком, содер;,жащим два компонента, первый компо нент объектива выполнен в виде сферических двояковыпуклой линзы и об-. ращенного вогнутостью к ней отрицательного.мениска, причем их оптические силы по абсолютной величине составляют соответственно 0,3 и 0,1 от оптической силы всего объектива, о0 второй компонент выполнен в виде отрицательного мениска и сферического зеркала, обращенных вогнутостью друг к другу, и расположенной между ними двояковыпуклой линзы, причем 55 их оптические силы по абсол.отной величине составляют соответственно

0,02, 0,4 и 0,3 от оптической силы всего объектива, при этом расстояние между эквивалентными главными плоскостями первого и второго компонентов составляет 0,85 фокусного расстояния объектива, а входной зрачок объектива расположен в его передней фокальной плоскости и смещен перпендикулярно к оптической оси объектива.

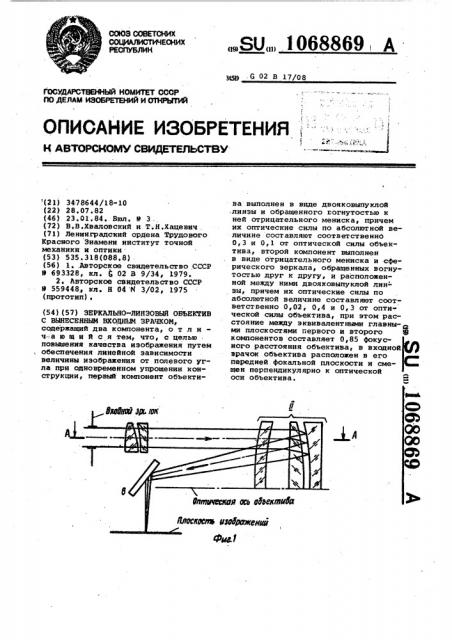

На фиг. 1 приведена принципиальная схема объектива; на фиг. 2 разрез A-A на фиг. 1! на фиг. 3 функция передачи модуляции объектива вдоль строки разверткиf на фиг. 4 отступление от линейной зависимости величины иэображения от полевого угла.

Зеркально-линзовый объектив с вынесенным входным зрачком для развертки изображения состоит из компо нента Е, выполненного в виде сферических двояковыпуклой линзы 1 и отрицательного мениска 2, и компонента Ii, выполненного в виде сферических отрицательного мениска 3, двояковыпуклой линзы 4 и зеркала 5. Для удобства компоновки объектива и разделения. падающего на объектив и прошедшего. через него пучка лучей служит плоское зеркало б, а линзы объектива выполнены в виде вырезанных по световому размеру рабочих эон, ограниченных параллельными хордами (фиг. 1).

Устройство работает следующим . образом.

Для осуществления развертки во входном зрачке объектива помещают развертывающий элемент (не показан).

Объектив осуществляет фокусировку пучков, идущих от развертывающего элемента, в плоскости изображений, при этом, пройдя линцы 1 - 4 и отразившись от вогнутого зеркала 5, пучок второй раэ прохсщит линзы 4 и 3 и, отразившись от плоского зеркала б, падает перпендикулярно к плоскости иэображений, а величина его перемещения вдоль строки прог1Ьрциональна углу падения пучка на объектив. В примере исполнения фокусное расстояние объектива Ь-191 078 мм, задний фокальный .отрезок, 8 =-99 530 мм, удаление

t входного зрачка 5 -29,7 мм, относительное отверстйе 1< 10, а центр входного зрачка смещен перпендикулярно к оптической оси на 20 мм.

Объектив обеспечивает телецентрический ход главных лучей в пространстве изображений. Объектив предназначен для работы с моиохроматическим излу чением с длиной волны .Л= 0,63 мкм.

Длина строчной развертки 200 мч, 1068869

I кадровая развертка осуществляется для точки на оси строки, для всех перемещением регистрирующего. матерна- других точек строки кривые функций ла. В этом объективе. относительные передачи модуляции расположены межвеличины оптических сил равны: лин- ду кривыми 1 и 2) . Объектив обеспечи эы 1 - 0,317, линзы 2 - 0,131, лин- вает линейную зависимость величизы 3 - 0,02, линзы 4 — 0,319, зерка- 5 ны иэображения от полевого угла, ла 5 - 0,397. Расстояние между экви- отступление от указанной зависимосвалентными главнымн плоскостями ком- ти не превыаает 0,04 мм для любой .пойентьв Т и П 0,847 от фокусного точки поля (фиг. 4). . расстояния объектива.

Устройство обеспечивает разрещение10 Предлагаемый объектив обеспечивает не менее 55 лин/мм для всех точек повышение качества иэображения эа строки (при коэффициенте передачи мо- счет обеспечения линейной зависимости дуляции 0i2) в направлении вдоль - величины изображения.от полевого строки развертки (фиг. 3, где кри- угла при одновременном упрощении вая 1 - функция передачи модуляции - )$ конструкции.

Х

4-Ю S O y

-ав Î ааХ Ьуми

ФИ8. Э ФИ т — .ВНИИПИ Заказ 11459/41 Тираж 501 Подписное
