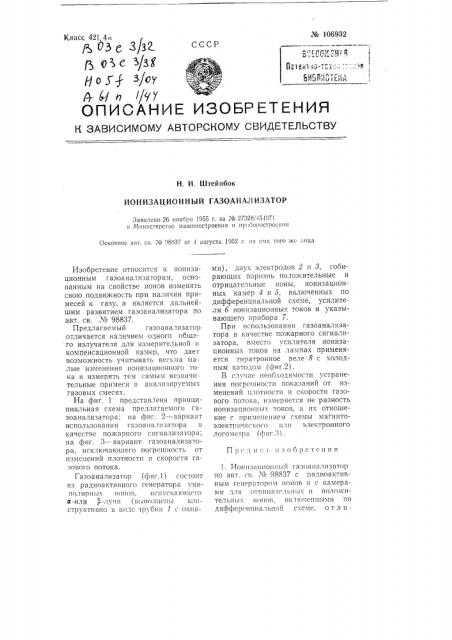

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. И. Штейнбок

ИОН ИЗАЦИОННЪ|Й ГАЗОАНАЛ ИЗАТОР

Заявлено 26 нояоря 1955 г. за М 27328И5-1971 в Министерство в1ашппостроения и пр: ооростросния

Осповнос авт. св. М 98837 от 1 августа 1952 г. на имя того гкс яица

Пр< дмс г itзобрстсння

Изобретение относится к ионизационным газоанализаторам, основанным на свойстве ионов изменять свою подвижность при наличии примесей к газу, и является дальнейшим развитием газоанализатора по авт. св. М 98837.

Предлагаемый газоанализатор отличается наличием одного обще го излучателя для измерительной и компенсационной камер, что дает возможность учитывать весьма малые изменения ионизяционного тока и измерять тем самым незначительные примеси в анализируемых газовых смесях.

На фиг. 1 представлена принципиальная схема предлагаемого газоанализатора; 11а фиг. 2 — вариант использования гязоанализятора в качестве пожарного сип1ализатора; на фиг. 3- вариант газоанализатора, исключавшего погрешность от изменений плотности и скорости газового потока.

Газоанализатор (фиг.1) состоит из радиоактивного генератора униПО.1ЯРНI>IК ИО>1(О>П, 1IСП ">>СКг11О1ЦСГО и-или S-лучи (выполнень1 конструктивно в виде трубки 1 с окнами), двух электродов 2 и 3, собирающих порознь положительные и отрицательные ионы, ионизационных камер 4 и 5, включенных по дифференциальной схеме, усилителя б ионизационных токов и указывающего прибора 7.

При использовании газоанализатора в качестве пожарного сигнализатора, вместо усилителя ионизационных токов на лампах применяется тиратронное реле 8 с холодным катодом (фиг.2) .

В случае необходимости устранения погрешности показаний от изменений плотности н скорости газового потока, измеряется не разность ионизационнык токов, я их отношение с применением схемы магнитоэлектрического ил н электронного логометря 1 фиг Л) .

1. Иош1зянио111 ый газоянализатор по авт. св. М 98837 с ра,чиоактивным генератором ионов и с камерами для отрипятс ль111.1к 11 положительшпк 1101101:, вкчючсш1ыми по дифферс инпальной схеме, о т л и " № 106932 ч ающи йся тем, что общий для ионизационных камер радиоактивный генератор помещен в корпусе из электроизоляционного материала, снабхкеш ом отверстиями для пропуска ионов в соответствующие камеры.

2. Ионизационный газоанализатор по п. 1, о тл и ч B ю шийся тем, что, с цель о устранения влияния изменений плотности и, скорости течения анализируемого газа, в приборе применена логометрическая схема для измерения отношения токов, сОздаваемых отрицательными и поло кительными ионами. № 106932

Фиг. 3
