Автопоилка для животных

Автопоилка для животных

Иллюстрации

Показать все

Реферат



АВТОПОИЛКА ДЛЯ ЖИВОТНЫХ, содержгидая корпус, поильную чашу с нажимной педалью, взаимодействующей со штоком клапана, и седло клапана, отличающа яся тем, что, с целью сокращения времени технического обслуживания, она снабжена пробкой и держателем, установленным с возможностью перемещения в собственной плоскости, расположенной перпендикулярно продольной оси клапана, причем его седло и пробка расположены на держателе. И (Л Oi ср со сд

СОЮЗ СОВЕТСНИХ .

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (П) 3(50 А 01 К 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕ ГЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3511917/30-15 (22) 11.11.82 (46) 30.01.84. Бюл. (Ф 4 (72) Л.Ç.Филин (71) Опытное проектно-конструкторско технологическое бюро Сибирского научно -исследовательского и проектно-технологического института животноводства (53) 636.084.75(088.8) (56) 1. Патент Германии 9 436402, кл. 45 H 7/02, 1925.

2. Авторское свидетельство СССР

Р 103533, кл. A 01 К 7/00, 1955 (прототип); (54 ) (57) АВ1ОПОИЛКА ДЛЯ FHBOTHElX, содержащая корпус, поильную чашу с нажимной педалью, взаимодействующей со штоком клапана, и седло клапана, отличающаяся тем, что, с целью сокращения времени технического обслуживания, она снабжена пробкой и держателем, установленным с возможностью перемещения в собственной плоскости, расположенной перпендикулярно продольной оси клапана, причем его седло и пробка расположены на держателе.

1069735

Составитель A.Êèðèëëîâ

Редактор П.Макаревич Техред A.Áàáèíåö Корректор С. Шекмар

Заказ 11591/5 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Изобретение относится к сельскому хозяйству, в частности, к устройствам для поения животных.

Известна автопоилка для животных, содержащая корпус., поильную чашу с нажимным рычагом, взаимодействующим со штоком клапана, и седло клапана (13.

Известна также автопоилка для животных, содержащая корпус, поильную чашу с нажимной педалью., взаимодействующей со штоком клапана, и седло клапана 523.

Недостатком известных устройств является большое время технического обслуживания, так как для замены, 15 например, вышедшего из строя седла. клапана, необходимо разбирать всю автопоилку.

Пель изобретения - сокращение времени технического обслуживания. 2р

Эта цель достигается тем, что автопоилка снабжена пробкой и держателем, установленным с возможностью перемещения в собственной плоскости, расположенной перпендикулярно про- 75 дольной оси клапана, причем его седло и пробка расположены на держателе..

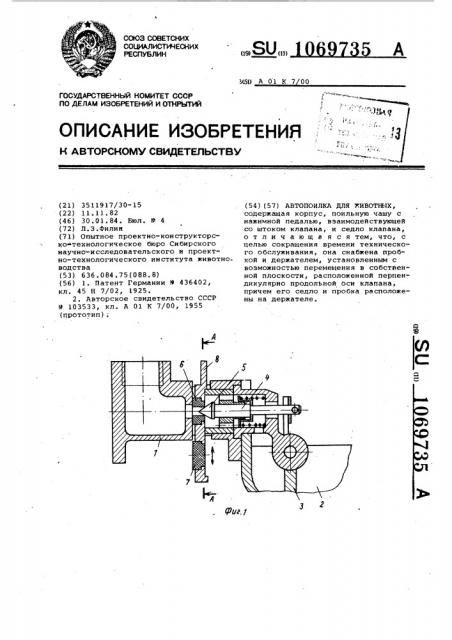

На фиг. 1 показана автопоилка, об щий вид в разрезе; на Фиг. 2 — сечение А-A на фиг. 1.

Автопоилка для животных содержит корпус 1, поильную чашу 2 с нажимной педалью Зу вэаимодействуюшей со штоком 4 клапана 5, седло 6 и пробку 7, расположеннйе на держателе 8 ° Держатель 8 установлен в корпусе 1 с возможностью перемещения в собственной плоскости, расположенной Перпендикулярно продольной оси клапана 5.

Автопоилка работает следующим образом.

При нажатии животным педали 3 шток 4, перемещаясь, отрывает клапан

5 от седла 6 и вода поступает в поильную чашу 2. Когда животное отпускает педаль 3, шток 4 с клапаном

5 возвращаются в закрытое положение при помощи пружины.

В случае неисправности или засорения автопоилки с помощью держателя

8 седло 6 выводится ъэ корпуса 1 наружу для прочистки или замены, причем перекрытие доступа воды в чащу 2 осуществляется пробкой 7.

Прочищенное или замененное седло ставится на место обратным перемещением держателя 8.

Изобретение сокращает время и упрощает процесс технического обслуживания.
