Класс 6!а, 2Эаа РЙ 106978

СССР

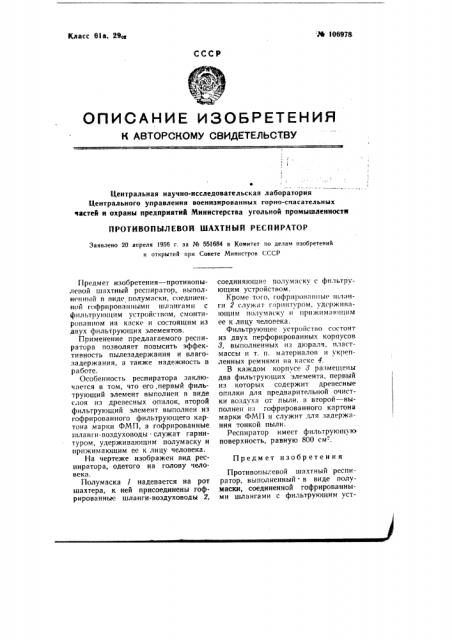

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Центральная научно-исследовательская лаборатория

Центрального управления военизированных горно-спасательных частей и охраны предприятий Министерства угольной промышлениоств

ПРОТИВОПЫЛЕВОЙ ШАХТНЫЙ PECllHPATOP.

Заявлено 20 апреля 1956 г. за гй 551684 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предмет изобретения

Предмет изобретения — противопылевой шахтный респиратор, выполненный B виде полумаски, соединенной гофрированными шлангами с фильтрукицим устройе1ном, смонтированном на каскс и состоящим из двух фильтруюших элементов.

Применение предлагаемого респиратора позволяет повысить эффективность пылезадержания и влагозадержания, а также надежность в работе.

Особенность респиратора заключается в том, что его.первый фильтруюший элемент выполнен в виде слоя из древесных опилок, второй фильтрующий элемент выполнен из гофрированного фильтрующего картона марки ФМП, а гофрированные шланги-воздуховоды служат гарнитуром, удерживающим полумаску и прпжимаюгцим ее к лицу человека.

На чертеже изображен вид респиратора, одетого на голову человека.

Полумаска 1 надевается на рот шахтера, к ней присоединены гофрированные шланги-воздуховоды 2, соединяющие полумаску с фильтруlolHHM устройством

1(роме того, гофрироипнпьи шланги 2 служат гарнитуром, удерживающим полумаску и прижимаинцим ее к лицу человека.

Фильтрующее устройство состоит из двух перфорированных корпусов

8, выполненных из дюраля, пластмассы и т. п. материалов и укрепленных ремнями на каске 4.

В каждом корпусе 3 размещены два фильтруюших элемента, первый из которых содержит древесные опилки для предварительной очистки воздуха от пыли, а второ" — выполнен из гофрированного картона марки ФМП и служит для задержания тонкой пыли.

Респиратор имеет фильтруюшую поверхность, равную 800 см-".

Противопылевой шахтньш респиратор, выполненный . в виде полумаски, соединенной гофрированными шлангами с фильтрующим уст№ 106978

Отв. редактор Л. Г. Голандскнй

Стандартгиз. Подп. к печ. 15/Х 1957 г. Объем 0,125 П. л. Тираж 230. Е1еиа 25 кон, Типография Комитета по делам изобретений н открытий прн Совете Министров СССР

Москва, Неглинная, 23. Заи. 3005. ройстиом, смонтированным на каске и состоящим из двух фильтрующих .элементов, о тл и ч а ю щ и и с. я тем, что, и целях повышения эффективности пылезадержания и влагозадержания, а также надежности и работе, первый фильтруннций элемент респиратора выполнен в виде слоя из древесных опилок, второй фильтрующий элемент выполнен из гофрированного фильтрующего картона марки ФМП, а гофрированные шланги-воздуховоды служат гарнинитуром, удерживающим полумаску и прижиманэщим ее к лицу человека.
