Реферат



СПОСОБ ДРОБЛЕНИЯ СТРУЖКИ по авт.св. 278354, отличающийся тем, что, с целью повышения стойкости инструмента путем снижения динаилических нагрузок, в каждом полупериоде скорость дополнительной подачи инструмента увеличивают до наибольшего значения в середине полупериода, а затем уменьшают в последующих половинах полупериода до нуля.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1069957 А

3(59 В 2.3 В 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

\, 4

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 278354 (21) 2690634/25-08 (22) 28 ° 11 ° 78 (46) 30 01 ° 84 ° Бюл 9 4 (72) A.Â.ЧерпиЛло и В.Д.Чмутов (53) 621.941.1(088.8) (56) 1 ° Авторское свидетельство СССР

Р 278354, кл. В 23 В 1/00, 1968. (54) (57) СПОСОБ ДРОБЛЕНИЯ СТРУЖКИ по авт.св. М 278354, о т л и ч а юшийся тем, что, с целью повышения стойкости инструмента путем снижения динамических нагрузок, в каждом полупериоде скорость дополнительной подачи инструмента увеличивают до наибольшего значения в середине полупериода, а затем уменьшают в последующих половинах полупериода до нуля.

1069957

Составитель В.Иванников

Техред Л.Мартяшова КорректорС.Шекмар

Редактор A.oãàð

Заказ 11617/16 Тираж 1041 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4

Изобретение относится к обработке металлов резанием и может найти применение при обработке на станках токарной группы.

По основному авт.св ° В 278354 известен способ дробления стружки, 5 согласно которому инструменту в направлении непрерывной подачи сообщают негармонические колебания от кулака, профиль которого имеет равномерный подъем, соответствующий заданной амплитуде, и резкий спад, обеспечивакщий быстрый отвод режущей кромки $1).

Недостатком известного способа является низкая стойкость режущего инструмента из-за воэдействукщих на него динамических нагрузок.

Цель изобретения — повышение стойкости инструмента путем снижения динамических нагрузок.

Поставленная цель достигается тем, что согласно способу дробления стружки в каждом полупериоде скорость дополнительной подачи инструмента увеличивают до наибольшего значения в середине псхпупериода, а затем уменьшают в последующих половинах попупермода до нуля..

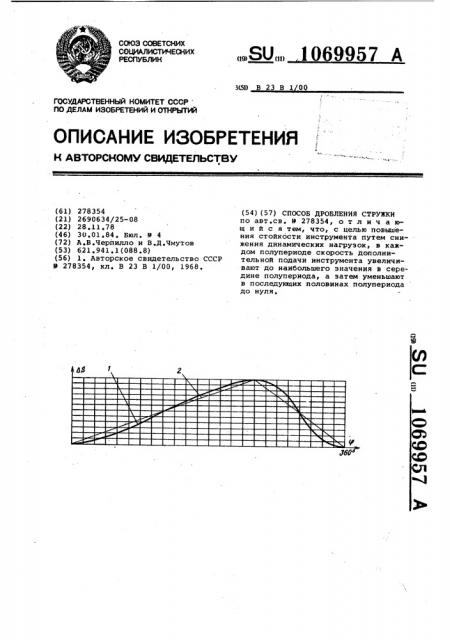

На чертеже показана траектория движения режущего инструмента за время одного оборота кулака дробления.

В первом полупериоде (1) скорость дополнительной подачи увеличивают до наибольшего значения в середине полуперкода, а затеи ее уменьшают до нуля во второй половине полупериода (2) В результате этого снижаются динамические нагрузки, воздействующие на инструмент, что приводит к повышению его стойкости.
