Средство для пропитки твердых древесно-волокнистых плит

Средство для пропитки твердых древесно-волокнистых плит

Иллюстрации

Показать все

Реферат



СРЕДСТВО ДЛЯ ПРОПИТКИ ТВЕРдах ДРЕВЕСНО-ВОЛОКНИСТЫХ плит, содержащее талловое масло, отличающееся тем, что, с целью увеличения прочности и водостойкости плит при высоком содержании в них древесины лиственных пород, оно дополнительно содержит мочевину при следующем соотношении компонентов, мае.%: Талловое масло 95,0-99,2 11очевкааОстальное

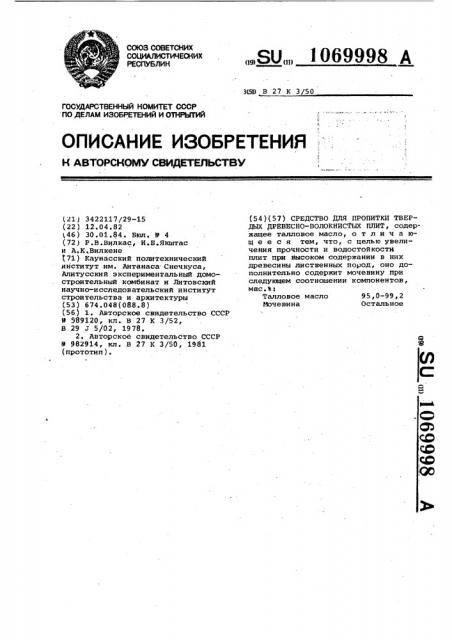

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3(59 В 27 К 3/50

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3422117/29-15 (22) 12.04.82 (46 ) 30.01.84. Бюл. Р 4 (72) P.Â.Âèëêàñ, И.Б.Якштас и A.Ê.Вилкене (71) Каунасский политехнический институт им. Антанаса Снечкуса, Алитусский экспериментальный домостроительный комбинат и Литовский научно-исследовательский институт строительства и архитектуры (53) 674.048(088.8) (56.) 1. Авторское свидетельство СССР

Р 589120, кл. В 27 К 3/52, В 29 J 5/02, 1978.

2. Авторское свидетельство СССР

9 982914, кл..В 27 К 3/50, 1981 (прототип).

ÄÄSUÄÄ 1069998 A (54)(57) СРЕДСТВО ДЛЯ ПРОПИТКИ ТВКРДЫХ ДРЕВЕСНО-ВОЛОКНИСТЫХ ПЛИТ, содержащее талловое масло, о т л и ч а ющ е е с я тем, что, с целью увеличения прочности и водостойкости плит при высоком содержании в них древесины лиственных пород, оно дополнительно содержит мочевину при следующем соотношении компонентов, мас.a:

Талловое масло 95,0-99,2

Иочевина Остальное

1069998

Изобретение относится к деревообрабатывающей промышленности.

Известно средство для пропитки твердых древесно-волокнистых плит мокрого формования на основе таллового масла 1), содержащее следующие, компоненты, мас.Ф:

Талловое масло 90-99,5

Марганцевая соль смоляных или жирных кислот Остальное

Однако данное средство Be позволяет получить стабильные качественные показатели на сверхтвердых плитах, особенно по водостойкости.

Наиболее близким к предлагаемому,, по технической сущности является сррдство для пропитки твердых древесно-волокнистых плит (2), содержащее талловое масло и аддукт канифоли с меламином при следующем 20 соотношении компонентов, мас.Ъ|

Талловое масло 97,5-99 5

Аддукт канифоли с меламином 0cтальное

Однако использование известно- 25 го средства не позволяет получить достаточно прочные и водостойкие плиты при высокой содержании в ннх древесины лиственных пород.

Цель изобретения — увеличение прочности и водостойкости плит при высоком содержании в,ннх древесины лиственных пород (выше 5060%).

Поставленная цель достигается 35 тел, что средство для пропитки твердых древесно-волокнистых плит, дополнительно содержит мочевину при следующем соотношении компонентов,. мас.В:

Талловое масло 95,0-99,2

Мочевина Остальное

Мочевина, введенная в талловое масло, снижает разрушающее действие кислот на древесные, волокна во время. термической закалки плит и способствует сопротивляемости плит воспламенению. Последнее позволяет повысить температуру закалки плит до 160

170 С (вместо 140-150 C), что обеспечивает улучшение качества плит.

Не исключена возможность реакции амидных групп мочевины со сложнымн углеводами, приводящей к образованию поперечных связей и блокировке гидроксильных групп, в первую оче- 55 редь водорастворимых углеводов.

Пропиточную смесь приготовляют одним из следующих способов.

Талловое масло при работающем циркуляционном насосе подогревают в 60 ванне пропиточной машины до .130135 С и отдельными порциями в подогретое масло добавляют необходимое количество измельченной мочежины е .65

Талловое масло при работающем циркуляционном насосе подогревают в ванне пропиточной иашины до 120130 С и добавляют в подогретое масло необходимое -количество мочевины в аиде водного раствора !(соотношение вода - мочевина 1:4 ), нагретого до 80-90 С.

По физико-химическим показателям используемое сырое талловое масло соответствует следукицим требованиям:

Кислотное число, мг КОН на 1 г масла 135-165

Массовая доля жирных кислот, Ъ

Массовая доля смоляных кислот, Ъ 32-48

Массовая доля неомыляемых веществ, Ъ

Массовая доля лигнина и механических примесей, 0,1-1

Массовая доля влаги,а 0,2-2

Пример 1. Для получения пропиточного состава в нагретое до

130-135 С талловое масло вводят мочевину. Компоненты берут в следующем соотношением, мас.Ъг

Талловое масло . 98

Мочевина 2

Аналогично приготовляют составы, содержащие 0,8 и 5 мас.В мочевины.

Используемое талловое масло содержит, мас.В: (состав 1)

Жирные кислоты 41,0

Смоляные кислоты 46,7

Неомыляемые . вещества 10 5

Лигнин и механические примеси 0,6

Влага 1,2

Кислотное число .таллового масла 149 1 мг КОН на 1 r масла.

Пропитку плит приготовленными составами осуществляют при температуре смеси 130-135ОC Содержание масла в плите должно составлять

8-9% от веса сухих плит.

41-54

8-16

П р и и е р 2. Аналогично примеру 1 получают пропиточные составы с применением таллового масла, содержащего, мас.%:

Жирные кислоты 54,0

Смоляные кислоты 35,1

Неомыляемые вещества 8,8

Лигнин и механические прил еси 0,7

Влага 1 4

Кислотное число таллового масла

156,0 мг КОН на 1 г масла.

Пример 3. @ля получения пропиточного состава в нагретое до

120-130ОС талловое масло вводят нагретый до 80-90 С водный раствор мочевины (соотношение вода.- мочеви1069998

0,8

9,4

628

14,9

Мочеви на

14,Ь

641

9,3

2,0

Мочевина

9,3

635

14,5

5,0

Мочевина

Мочевина

651

0,8

9,0

14,6

2,0

14,2

8 9

665

Мочевина

648

8,8

14,2

5 0

Мочевина на 1:4 ). Компоненты берут в следующем соотношении, мас.%:

Талловое масло 98

Мочевина 2

Аналогично приготовляют составы, содержащие 0,8 и 5 мас.% мочевины, используя талловое масло состава

Пропитка плит приготовленными составами осуществляют при температуре смеси 120-130 С. Содержание масла в плите должно составлять 8-9% тО от веса, сухих плит.

Пример 4. Аналогично примеру 3 получают пропиточные составы, используя талловое масло состава 2., 5

Пример 5. Для подучения пропиточного состава (прототип ) в нагретое до 110-120 С талловое мас,ло вводят аддукт, полученный из

1 мас.ч. канифоли с 0,05 мас.ч. меламина при 180 С. Компоненты берут в следующем соотношении, мас %т

Талловое масло 99,5

Аддукт канифоли .c 25 мелами н ом 0,5

Используют талловое масло состава 1.

Талловое масло 99,2

Талловое масло 98,0

Тактовое масло 95,0

2 Талловое масло 99,2

Талловое масло 98, 0

Талловое масло 95,0

Пропитка плит приготовленнъИ сос

raaoM осуществляется при температуре смеси 125-135 С.

Пример 6. Аналогично примеру 5 получают пропиточный состав с применением таллового:масла сос« тава 2.

Пример 7. Пропитку осуществляют толька сырым талловым маслом состава 1 при температуре смеси 125135 С.

Пример 8. Пропитку плит осуществляют только сьтрытл талловым маслом состава 2 при температуре. смеси

125 135оС.

Для пропитки используют твердые древесно-волокнистые плиты толщиной 3,0-3,2 мм при следующем среднем составе древесной массы,%: лиственные породы 70, хвойные 30. Во всех примерах пропитанные плиты подвергали термообработке при 160 С в течение4ч, Образцы испытывают по ГОСТУ 1959274.

Качественные показатели древесноволокнистых плит, пропитанных известным и предлагаемым составами пропиточной смеси, приведены в таблице.

1069998

Продолжение таблицы й;Состав пропиточной смеси

Водопоглошения за

24 ч, Ъ

Набухание в толщине за 24 ч,,k остав аллово о масла

Компоненты Содержание, мас.Ъ

Мочевина

0,8

14,3

660

8,5

Талловое масло В8,0

- Мочевина

2,0

692

1319

8,3

Талловое масло

Мочевина

95,0

673

14,1

5,0

8,6

2 Талловое масло

Мочевина

99,2

0,8

691

13,4

8г1

Талловое масло 98,0

Мочевина

2,0

12,9

720

8,0

Талловое масло

95Р0

Мочевина

5,0

704

13,0

8,3

1 алловое масло

99,5

Рддукт канифоли с меламином (прототип).

0,5

615

1915

10,3.6

2 Талловое масло

99,5

Рддукт канифоли с метамином (прототип) 17,8

0,5

640

9,9

13,9

26,2

100,0

100,0

525

12,2

24 0

550

Как следует из таблицы, предлагаемое средство при укаэанном породном составе древесной массы и расходе смеси 8-9t позволяет повысить проч55 ность и водостойкость древесно-Bo" локнистых плит. Наилучшие результаты достигаются при содержании в пропиточном составе 2% мочевины и использовании таллового масла с наибольшей массовой долей жирных кислот в составе. При этом введение мочеви- ны в талловое масло в виде водного раствора способств„ ет заметному улучшению качества плит.

ВНИИПИ Заказ 11627/18 Тираж 49 1 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Пропиточная смесь по примеру

1 Талловое масло 99,2

1 Талловое масло

2 Талловое масло

4L,»

Предел

-прочности при изгибе, кгс/см
