№ 107001

Класс 7с, 10

СССР йоггPPg Ц11

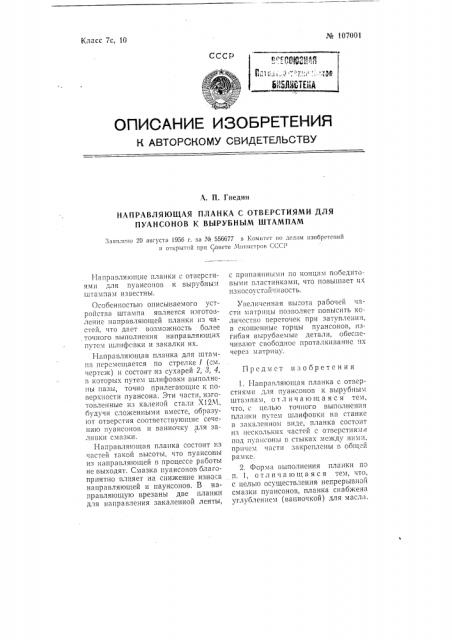

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. П. Гнедин

НАПРАВЛЯЮЩАЯ ПЛАНКА С ОТВЕРСТИЯМИ ДЛЯ

ПУАНСОНОВ К ВЫРУБНЫМ ШТАМПАМ

Заявлено 20 августа 1956 г. за ¹ 556677 в 1:,очитет но аслам изобретений и открытий при Совете Министров СССР

Предмст изооретен ия

1-1апрявляющие планки с отверстиями для пуансонов к вырубным штампам известны.

Особенностью описываемого устройства штампа является изготовление направляющей планки из частей, что дает возможность более точного выполнения направляющих путем шлифовки и закалки их.

Направляющая планка для штампа перемещается по стрелке 1 (см. чертеж) и состоит нз сухарей 2, 3, 4, г, которых путем шлифовки выполнены пазы, точно прилегающие к поверхности пуансона. Эти части, изготовленные из каленой стали Х12М, будучи сложенными вместе, образуют отверстия соответствующие сечению пуансонов и ванночку для заливки смазки.

Направляющая планка состоит из частей такой высоты, что пуансоны из направляющей в процессе работы не выходят. Смазка пуансонов благоприятно влияет на снижение износа направляющей и паунсонов. В направляющую врезаны две планки для направления закаленной ленты, с припаянными по концам победитовыми пластинками, что повышает нх износо сто1яивость.

Увеличенная высота рабочей части матрицы позволяет повысить количество переточек при затуплении, а скошенные торцы пуансонов, изгибая вырубаемые детали, обеспечивают свободное проталкивание нх через м я три цу.

1. Направляющая планка с отверстиями для пуансонов к вырубным штампам, отличающаяся тем, что, с целью точного выполнения планки путем шлифовки на станке в:,àêà,ëåííî,ì виде, планка состоит из нескольких частей с отверстиями под пуансоны в стыках между ними, причем части закреплены в общей рамке.

2. Форма выполнения планки по п. 1, отлича юща я с я тем, что, с целью осуществления непрерывной смазки пуансонов, планка снабжена углублением (ванночкой) для мас.ш. № 107001
