СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК зги В 66 С 1/12

OllHGAHHE ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3415298/29-11 (22) 26.03,82 (46) 30.01.84. Бюл. № 4 (72) А. И. Цыганок, В. Ф. Фоменок, Е. Ф. Фильченков и В. Н. Лазаренко (71) Белорусский. проектно-технологический институт «Монтажспецстрой» (53) 621. 86.061 (088.8) (56) Вайнсон А. А., Андреев А. Ф. Крановые грузозахватные устройства. Справочник, М., «Машиностроение», 1982, с. 120, рис. 319. (54) (57) ЗАМОК ДЛЯ СТРОПОВ, содержащий две щеки, между которыми размещены оси для соединения со стропами, и ме„„SU„„1070113 А ханизм дистанционной расстроповки, включающий в себя ролик и огибающий его тросик, отличающийся тем, что, с целью повышения надежности, механизм дистанционной расстроповки снабжен жестко установленным на одной из щек стержнем с винтовой нарезкой, гайкой, навинчеиной на стержень и жестко соединенной с роликом, причем другая щека выполнена с центральным и периферийными отверстиями для соответственно гайки и упомянутых осей и снабжена скобами для закрепления тросика и соединения с грузоподъемным механизмом, а первая гцека снабжена скобами для закрепления стропов.

1070113

Изобретение относится к грузозахватным устройствам, предназначенным для дистанционной расстроповки грузов, Известен замок для стропов, содержащий две щеки, между которыми размещены оси для соединения со стропами, и механизм дистанционной расстроповки, включающий ролик и огибающий его тросик (1).

Недостатком известного устройства является сравнительно невысокая надежность.

Цель изобретения — повышение надеж- 0 ности.

Поставленная цель достигается тем, что в замке для стропов, содержащем две щеки, между которыми размещены оси для соединения со стропами, и механизм дистанционной расстроповки, включающий в себя ролик и огибающий его тросик, механизм дистанционной расстроповки снабжен жестко установленным на одной из щек стержнем с винтовой нарезкой, гайкой, навинченной на стержень и жестко соединенной с роликом, причем другая щека выполнена с центральным и периферийными отверстиями для соответственно гайки и упомянутых осей и снабжена скобами для закрепления тросика и соединения с грузоподъемным механизмом, а первая щека снабжена скобами для закрепления стропов.

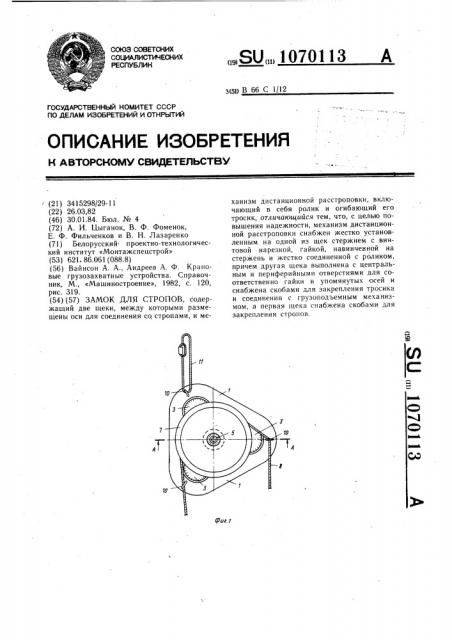

На фиг. 1 изображен замок для стропов, общий вид; на фиг. 2 — разрез А-А на фиг.1; на фиг. 3 — пример использования замка для стропов.

Замок для стропов содержит щеки 1 и 2, причем щека 1 является съемной. На щеке

2 жестко закреплены оси 3 с опорными буртиками 4. Механизм дистанционной расстроповки включает в себя жестко закрепленный на щеке 2 стержень 5 с винтовой нарезкой, гайку 6, навинчиваемую на стержень 5. Гайка 6 жестко соединена с роликом 7, на котором навит тросик 8 для дистанционной расстроповки. Съемная щека

1 выполнена с центральным отверстием для гайки 6 и с периферийными отверстиями

9 для осей 3. Съемная щека 1 насажена на гайку 6, опорные буртики 4 и снабжена скобами 10 для закрепления тросика 8 и соединения с грузоподъемным механизмом с помощью троса 11. Щека 2 снабжена скобами 12 для фиксации стропов 13.

Замок работает следующим образом.

При строповке груза 14 (фиг. 3) на две оси 3 надевают стропы 13 и прикрепляют их к щеке 2 посредством скоб 12, вставляемых и закрепляемых в отверстиях

15. На свободную ось 3 надевают строповочную проушину 16 груза 14, после чего посредством вращения ролика 7 прижимают щеку 1 упорной шайбой 17, жестко соединенной с щекой 1, до опорных буртиков 4.

Расстроповочный тросик 8 навивают на ролик 7 и оба его конца продевают через скобы 10 и соединяют их между собой. Съемную щеку 1 присоединяют к стропу 13 или к грузоподъемному механизму тросом 11, продетым через свободную скобу 10.

После подъема груза и установки его в проектное положение выполняют дистанционную расстроповку путем вращения ролика 7 с гайкой 6 посредством расстропочного тросика 8, при этом съемная щека 1 сходит с осей 3 и стержня 5, освобождая строповочную проушину 16 груза 14. После расстроповки разъединенные щеки замка остаются подвешенными на стропах 13 и тросе 11.

Использование предложенного изобретения позволяет исключить заклинивание осей, повысить надежность и безопасность работ, сократить время расстроповки.

1О7О»З

Щ г 3
