1070124 - Матовая глазурь

Матовая глазурь

Иллюстрации

Показать все

Реферат

МАТОВАЯ ГЛАЗУРЬ, включающая SiOj, , , FegOg, , , CuO,CaO,MpO,ZnO,Zr02, отличаю щ а я с я тем, что, с целью получе .ния глазури малахитового цвета и повьлаения термостойкости, она дополнительно содержит РЪО при следующем соотношении компонентов, мас.%: Si0239,37-40,32 8,78-8,96 9,79-10,05 bO, 0,27 Na.201 75 -1,8 ,38-1,41 CuO3-5 CaO4,34-4,45 MgO 0,27-0,28 ZnO. 6,93-7,11 8,12-8,35 ZrOj Fbo 13-15

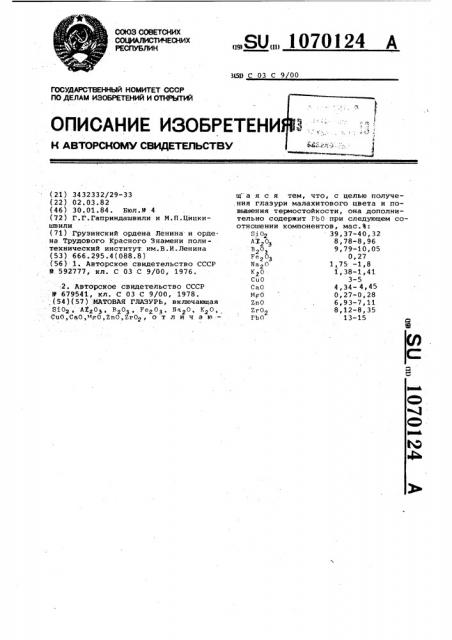

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУВЛИК

3(50 С 03 С 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н ABTOPCHOMY СВИДЕТЕЛЪСТВ .Ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3432332/29-33 (22) 02.03.82 (46) 30.01.84. Вюл.Р 4 (72) Г.Г.Гаприндашвили и M.Ï.Öèöêèшвили (71) Грузинский ордена Ленина и ордена Трудового Красного Знамени политехнический институт. им.В.И.Ленина (53) 666.295.4(088.8) .(56) 1. Авторское свидетельство СССР

9. 592777, кл. С 03 С 9/00, 1976..2. Авторское свидетельство СССР

У 679541, кл. С 03 С 9/00, 1978. (54)(57) МАТОВАЯ ГЛАЗУРЬ, включающая

SiOg, АМБРОЗ, В 03, Fe203, Na 20, К20, .CuO,ÑàO,

„.SU,, 1070124 A щ а я с я тем, что, с целью получения глазури малахитового цвета и повышения термостойкости, она дополнительно содержит РдО при следующем соотношении компонентов, мас.Ъ:

Я1 02 39,37-40,32

А 2 ОЗ 8,78-8,96

В О 9,79-10,05

Fez 03 0,27

" 2 0 1 75 -1,8

К20 1,38-1,41

СиО 3-5

СаО 4,34- 4,45

МрО 0,27-0,28

Zn0 6,93-7,11

Е 02 8,12-8,35

Гд0 13-15

1070124

Физико-химические свойства предлагаемой и известной глазури представлены в табл.2.

Таблица 1 с с

Глазурь

Со тав, ма .%

SiO2 АХ203 R203 Fe20> Na20 K20 СиО Сао Mgo Znp Zrp2 Pbo

1 39,85 8,87 9,91 0,27 1;77 1, 39 3 4,41 0,27 7„ 02 8,24 15

2 39,37 8,78 9,79 0,27 1,75 1,38 . 5 4,34 0,27 6,93 8,12 14

3 40,32 8,96 10,05 0,27 1,8 1,41 4 4,45 0,28 7,11 8,35 13

Изобретение относится к технологии керамического производства и предназначается для покрытия майоликовых иэделий.

Известен состав (1) глазури,. содержащий, мас.%: 5

SiO2 33,32-35,37 2 3 7,8- 7,95

Ра 203 0, 3-0, 31

Na О 11,95-12,45 к о 1,45-1,52

В203 23,10-24,08

СиО 3,0-5,0

PbO 15,0-18,0

Известная глазурь имеет высокий коэФфициент термического расширения (60-63) ° 10 7 1/град.

Наиболее близкой к предлагаемой является матовая глазурь (23, включающая следующие компоненты,мас.В:

Sr OZ 31,7-37,9 гоэ 6-7

Fee2О3, О, 3-0;5

Сао 0,2-0,4

Мр. О 0,2-0,4 к 20 1,9-2.,5 а2О 12-13

В203 10,7-12,6

ZnO 16,5-21,9

Вао 1,9-2,5

T i O2 5,4-5,8

СиО 1,6-2

KrO2 2,3-6

Недостатком известной глазури является низкая термостойкость.

Цель изобретения вЂ” .получение гла., эури малахитового цвета и повышение термостойкости.

Указанная цель достигается тем, что матовая глазурь, включающая Sio.;

А2203, В203,, Fe203, Na20, К20, СиО, Саб, Мяо, Zno, ЕгО, дополнйтельно содержит Pbo при следующем соотношении компонентов, мас.Ъ:

$102 39,37-40,32 2 3 8,78-8,96

В203 . 9 79 10 05

Fe2o3

Na2о 1,75-1,8

20 1,38-1,41

СиО 3-5

СаО 4,34-4,45

Мр.О 0,27-0,28

ZnO 6,93-7,11

Zr 02 8,12-8,35

PbO 13-15

В качестве сырья для этой глазури используют слецующие компоненты,, мас.%: глушеная фритта 76-78, окись меди 3-5, окись свинца 13-15/ огнеупорная глина 5.

Химический состав глушеной фритты следУющий, мас.Ъ: Siо 52,65) д O

10,0) СаО 6,29; Ма2О 2,5; F26 1,87;

2 Э

11,72.

Технология синтеза малахитообразной глазури заключается в следующем: к измельченной фритте одновременно добавляют окись свинца и огнеупорную глину и перемалывают в шаровых мельницах в мокром виде до тонины, обеспечивающей прохождение через сито 10000 отв/см2 (остаток 0,150,20), после чего добавляют немолотую окись меди в виде порошка и мелят 5-7 мин; При этом размер зерен окиси меди составляет 150-200 мкм.

Глазурь наносят на поверхность керамических изделий методом пульверизации или окунания. Обжиг ведут при

950 С.

В табл.1 приведены составы глазурей.

Политой обжиг производят в окислительной газовой среде. Глазурь имеет малахитовый цвет, высокодекоративный вид и характеризуется хорошим разливом на черепке.

Глазурь при сохранении низкого коэффициента термическоро расширения имеет высокую термодтойкость.

Использование предлагаемого состава позволит повысить срок службы декоративных покрытий..

1070124

Глазурь

Показатели известная

1 2

Коэффициент термического расширения 10+ 4C-

55,7 55,7-57,4

57,4

56,8

Термостойкость, теплосмены

7-8

Микротвердость, кг/мм

680

690

Плотность глазури по ареометру, г/см3

1,46

Толщина глазурного покрова,мм

0,20

Цвет покрытия

Малахитовый

МаТовая

Химическая стойкость в кипящей воде

99,6

99,8

Температура политого обжига, С

950

900-940

950

Составитель Велобокова

Редактор Л.Филь Техред В фалекорей Корректор JI.Патай

Заказ 11633/25 Тираж 469. Подписное

ВНИИПИ Государственного комитета СССР. по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул,Проектная,4 предлагаемая

1 I

Таблица 2

Матовая глазурь

Патент 1070124
