Способ возведения гидротехнических сооружений типа причалов

Способ возведения гидротехнических сооружений типа причалов

Иллюстрации

Показать все

Реферат



СПОСОБ ВОЗВЕДЕНИЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИИ ТИПА ПРИЧАЛОВ, сооруженных в водоемах значительной глубины, посредством сборки из отдельных полых блоков, не имеющих днииХа , устанавливаемых на каменной наброске, камень для которой подают через полость блока сверху с образованием конуса, наброски по Mepie подъема полого блока до проектной отметки, отличающийся тем, что,.с целью повышения долговечности сооружения путем защиты каменной наброски от разрущения , к нижнему концу полого блока навешивают охватывающий его по внешнему периметру наружный полый блок, а перед отсыпкой каменной наброски опускают наружный полый блок и устанавливают на дно вращением его вокруг оси совместно с полым верхним блоком. i (Л ю 01 со //./.,)// фиг 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ СПУБЛИК дар Е 02 В 1/00; Е 02 В 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОР(:КОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3541944/29-15 (22) 13.01.83 (46) 30.01.84. Бюл. № 4 (?2) В. Е. Хван (71) Институт горного дела AH КазССР (53) 627.24 (088.8) (56) 1. Джунковский Н. Н. Основы морского строительства. М., 1950.

2. Авторское свидетельство СССР № 345253, кл. Е 02 В 1/00, 1969 (прототип). (54) (57) СПОСОБ ВОЗВЕДЕНИЯ ГИДРО«

ТЕХНИЧЕСКИХ СООРУЖЕНИИ ТИПА

ПРИЧАЛОВ, сооруженных в водоемах значительной глубины, посредством сборки из

„„SU„„1070253 А отдельных полых блоков, не имеющих дним(а, устанавливаемых на каменной наброске, камень для которой подают через полость блока сверху с образованием конуса. наброски по мере подъема полого блока до проектной отметки, отличающийся тем, что,.с целью повышения долговечности сооружения путем защиты каменной наброски от разрушения, к нижнему концу полого блока навешивают охватывающий его по внешнему периметру наружный полый блок, а перед отсыпкой каменной наброски опускают наружный полый блок и устанавливают на дно вращением его вокруг оси совместно с полым верхним блоком.

1070253

Составитель P. Нагорная

Техред И. Верес Корректор О. Билак

Тираж 645 Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 Редактор Ю. Середа

Заказ 11325/31

Изобретение относится к гидротехническому строительству, в частности к способам возведения гидротехнических сооружений типа причалов.

Известен способ возведения гидротехни-. ческих сооружений посредством сборкиа из отдельных полых блоков, не имеющих дни;(.ща и устанавливаемых на каменной.наброске, камень для которой подают через полость блока (1).

Недостатком известного способа являет- 10 ся необходимость равнения каменной наброски, что весьма трудоемко.

Известен также способ воздведения гидротехнических сооружений типа причалов, сооружаемых в водоемах значительной глубины, посредством сборки из отдельных полых блоков, не имеющих днища, устанавливаемых на каменной наброске, камень для которой подают через полость блока сверху с образованием конуса наброски по мере подъема полого блока до проектной отметки (2). Недостатком указанного способа является размыв каменной наброски течениями.

Цель изобретения — повышение долговечности сооружения путем защиты каменной наброски от разрушения.

Поставленная цель достигается тем, что согласно способу возведения гидротехнических сооружений типа причалов, к нижнему концу полого блока навешивают охватывающий его по внешнему периметру наружный полый блок, а перед отсыпкой каменной наброски опускают наружный полый блок и устанавливают на дно вращением его вокруг оси совместно с полым верхним блоком.

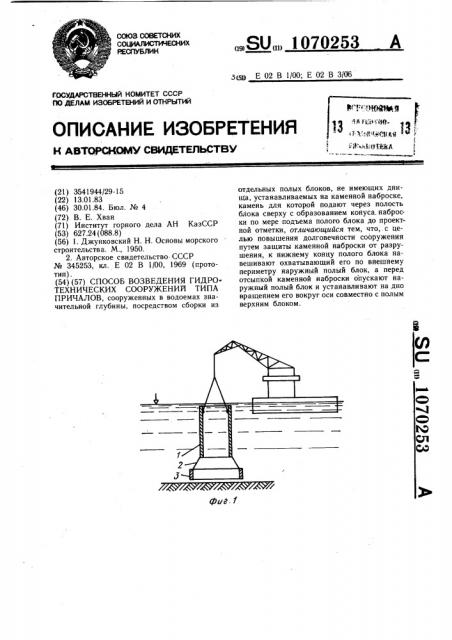

На фиг. 1 показана установка блоков на дно, водоема; на фиг. 2 — отсыпка камня в полость верхнего блока.

Способ осуществляют следующим образом.

К верхнему блоку 1 навешивают снизу с помощью гибких растяжек 2 охватывающий по его внешнему периметру наружный полый блок 3, а затем устанавливают их на дно водоема посредством подъемно-транспортных средств, причем после установки наружного полого блока 3 на дно водоема вращают его вокруг оси вращения верхнего блока 1, добиваясь более плотной-установки на дне водоема. Затем опускают верхний блок 1 внутрь блока 3 до дна водоема и отсыпают в него камень 4, после чего осуществляют подъем блока 1 до проектной отметки.

При подъеме блока 1 происходит истечение камня 4 через его нижнее отверстие и образование каменной наброски внутри наружного полого блока 3.

Применение изобретения позволит предотвратить размыв каменной наброски, а следовательно, повысить долговечность сооружения.
