Устройство для определения сопротивления грунта сдвигу

Устройство для определения сопротивления грунта сдвигу

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ГРУНТА СДВИГУ, содержащее обоймы, верхняя из которых выполнена с опорной площадкой , порщень, привод нормальной и сдвигающей нагрузок, механизм подъема верхней обоймы и измерительные приспособления , отличающееся тем, что, с целью повыщения точности определения величины сопротивления грунта сдвигу по поверхности разнородных материалов путем обеспечения постоянства условий протекания процесса сдвига, поршень снабжен фиксаторами, нижняя обойма выполнена с опорной площадкой , а механизм подъема верхней обоймы выполнен в виде микрометрических винтов с измерительными щкалами и шарнирнощаровыми опорами и пропущен через отверстия , выполненные на опорной площадке верхней обоймы, при этом размер поперечного сечения нижней обоймы превыщает размер сечения верхней обоймы. 1ЧЭ : 4 У// ///////////////// ///// 10

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1070274

А зБ0 Е 02 D 1/02 G 01 N 3/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

CO 4

С0 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3447062/29-33 (22) 01.06.82 (46) 30.01.84. Бюл. № 4 (72) А. А. Киселев (71) Северный филиал Всесоюзного научноисследовательского института по строительству магистральных трубопроводов (53) 624.131 (088.8) (56) 1. Ломтадзе В. Д. Методы лабораторных исследований физико-механических свойств горных пород. Л., <Недра», 1972, с. 250.

2. Авторское свидетельство СССР №. 777141, кл. Е 02 D 1/02, 1978. (54) (57) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ГРУНТА

СДВИГУ, содержащее обоймы, верхняя из которых выполнена с опорной площадкой, поршень, привод нормальной и сдвигающей нагрузок, механизм подъема верхней обоймы и измерительные приспособления, отличающееся тем, что, с целью повышения точности определения величины сопротивления грунта сдвигу по поверхности разнородных материалов путем обеспечения постоянства условий протекания процесса сдвига, поршень снабжен фиксаторами, нижняя обойма выполнена с опорной площадкой, а механизм подъема верхней обоймы выполнен в виде микрометрических винтов с измерительными шкалами и шарнирношаровыми опорами и пропущен через отверстия, выполненные на опорной площадке верхней обоймы, при этом размер поперечного сечения нижней обоймы превышает размер сечения верхней обоймы.

1070274

10

Изобретение относится к строительству и может быть применено при лабораторных испытаниях грунтов для определения сопротивления грунтов сдвигу по поверхности разнородных материалов.

Известно устройство для сдвиговых испытаний грунта, содержащее верхнюю и нижнюю обоймы для образцов, привод приложения нормальной и сдвигающей нагрузок, панель, скрепляющую обе обоймы и измерительные приборы (1) .

Однако в известном устройстве не обеспечивается явно выраженная поверхность сдвига образцов грунта, помещенных в обоймы прибора, что приводит к снижению точности определения величины сопротивления сдвигу. К недостаткам устройства относится также то, что в нем не соблюдается постоянство условий испытания в течение всего опыта, в частности не обеспечивается постоянство величины зазора между обоймами и постоянство величины площади контакта взаимодействующих образцов грунта, что приводит к снижению точности определения сопротивления сдвигу.

Наиболее близким к предлагаемому является устройство для определения сопротивления грунта сдвигу, содержащее обоймы, верхняя из которых выполнена с опорной площадкой, поршень, привод нормальной и сдвигающей нагрузок, механизм подъема верхней обоймы и измерительные приспособления (2) .

Недостатком является несоблюдение условий протекания процесса сдвига в течение опыта, что вызывает снижение точности определения величины сопротивления сдвигу.

Цель изобретения — повышение точности определения величины сопротивления грунта сдвигу по поверхности разнородных материалов путем обеспечения постоянства условий протекания процесса сдвига.

Указанная цель достигается тем, что в устройстве для определения сопротивления грунта сдвигу, содержащем обоймы, верхняя из которых выполнена с опорной площадкой, поршень, привод нормальной и сдвигающей нагрузок, механизм подъема верхней обоймы и измерительные приспособления, поршень снабжен фиксаторами, нижняя обойма выполнена с опорной площадкой, а механизм подъема верхней обоймы выполнен в виде микрометрических винтов с измерительными шкалами и шарнирно-шаровыми опорами и пропущен через отверстия, выПолненные на опорной площадке верхней обоймы, при этом размер поперечного сечения нижней обоймы превышает размер сечения верхней обоймы.

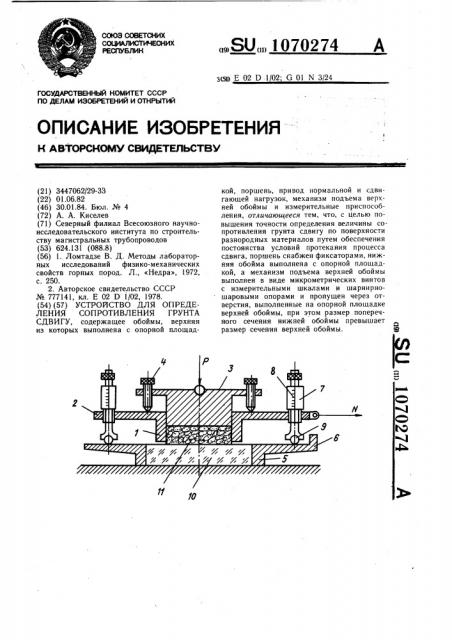

На чертеже изображено предлагаемое устройство, общий вид.

Устройство содержит верхнюю обойму l, выполненную с опорной площадкой 2, поршень 3 с фиксаторами 4, нижнюю обойму 5, выполненную с опорной площадкой 6, механизм 7 подъема верхней обоймы в виде микрометрических винтов с измерительными шкалами 8 и шарнирно-шаровыми опорами 9, пропущенный через отверстне в верхней обойме. Позициями 10 и 11 указаны образцы.

Приводы нормальной и сдвигающей нагрузок и измерительные приспособления на чертеже не показаны.

Устройство работает следующим образом.

Образец материала 10 с поверхностью, имеющей заданные характеристики, устанавливают в нижнюю обойму 5. Верхнюю обойму 1 устанавливают на поверхности испытуемого образца материала 10 с соблюдением условия одновременного опирания шарнирно-шаровых опор 9 механизма 7 подьема на опорную площадку 6 нижней обоймы 5, что достигается предварительной выверкой их положения на контрольной плоскости. Производят зарядку обоймы 1 грунтом 11 и прикладывают к нему заданную величину нормальной нагрузки в статическом режиме, используя при этом фиксаторы

4 положения привода.

После стабилизации осадки грунта, что наблюдается с помощью известных измерительных средств, производят подъем верхней обоймы 1 с помощью механизма 7 подьема, обеспечивая заданную величину зазора, измеряемую в долях средней величины диаметра частиц грунта.

Приложение сдвигающей нагрузки вызывает перемещение верхней обоймы 1 с образцом грунта 11 по поверхности испытуемого образца материала 10, при этом благодаря увеличенному размеру поперечного сечения нижней обоймы 5, обеспечивается постоянство величины площадки контакта образца грунта 11 с поверхностью образца 10. Определение величины сопротивления грунта сдвигу производят на всем участке сдвигового перемещения с помощью известных измерительных средств.

Учет вредного сопротивления трения качания шарнирно-шаговых опор 9 производят по показаниям измерительных приборов при отсутствии образца 11 в обойме.

Применение предлагаемого устройства позволяет более точно по сравнению с известными определять исследуемые характеристики взаимодействия материалов за счет соблюдения постоянства условий протекания процесса сдвига грунта по поверхности испытуемых материалов. Это обеспечивается возможностью строгого фиксирования вели1070274

Составитель М. Слинько

Редактор Ю. Середа Техред И, Верес Корректор А. Ноах

Заказ 11287/32 Тираж 649 Подписное

ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП сПатент», г. Ужгород, ул. Проектная, 4 чины зазора между обоймами, измеряемого в долях средней величины диаметра частиц грунта, иобеспечения постоянства площади контакта образца грунта с материалом за счет увеличения размеров нижней обоймы.

Наличие фиксаторов привода нормальной нагрузки позволяет увеличить объем информации о результатах испытаний благодаря возможности изменения скорости приложения нормальной нагрузки.
