Соединение висячих ферм

Соединение висячих ферм

Иллюстрации

Показать все

Реферат



1. СОЕДИНЕНИЕ ВИСЯЧИХ ФЕРМ, включающее соединенные между собой вертикально расположенные фасонки, к каждой из которых прикреплены концевые участки поясных стержней одной из смежных ферм, отличающееся тем, что, с целью снижения материалоемкости и повышения надежности, оно снабжено листовым элементом и жестко прикрепленными к каждой фасонке гибкими из своей плоскости торцовыми пластинами, причем листовой элемент жестко прикреплен к фасонкам каждой из соединяемых ферм и его продольная ось симметрии совмещена с плоскостью фасонок , а торцовые пластины расположены перпендикулярно фасонкам и жестко соединены между собой. 2.Соединение по п. 1, отличающееся тем, что листовой элемент выполнен с пазами на концевых участках по продольной оси симметрии. 3.Соединение по п. 1, отличающееся S тем, что листовой элемент выполнен в виде (Л полос, симметрично расположенных по обе стороны вертикальных фасонок. 1C 00 4;а

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1070284 А

3<51> Е 04 В 1/38; E 04 В 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Ю 3

CO

Ю

4ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3458223/29-33 (22) 25.06.82 (46) 30.01.84. Бюл. № 4 (72) Ю. Г. Фридман, В. И. Травуш, В. А. Бершидская и Д. И. Леонтьев(71) Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования зрелищных, спортивных и административных зданий и сооружений им. Б. С. Мезенцева (53) 69.057.4 (088.8) (56) 1. Беленя Е. И. и др. Металлические конструкции. М., Стройиздат, 1976, с. 447, рис. ХИ1.

2. Авторское свидетельство СССР № 216215, кл. Е 04 В 7/06, 1966. (54) (57) 1. СОЕДИНЕНИЕ ВИСЯЧИХ

ФЕРМ, включающее соединенные между собой вертикально расположенные фасонки, к каждой из которых прикреплены концевые участки поясных стержней одной из смежных ферм, отличающееся тем, что, с целью снижения материалоемкости и повышения надежности, оно снабжено листовым элементом и жестко прикрепленными к каждой фасонке гибкими из своей плоскости торцовыми пластинами, причем листовой элемент жестко прикреплен к фасонкам каждой из соединяемых ферм и его продольная ось симметрии совмещена с плоскостью фасонок, а торцовые пластины расположены перпендикулярно фасонкам и жестко соединены между собой.

2. Соединение по и. 1, отличающееся тем, что листовой элемент выполнен с пазами на концевых участках по продольной оси симметрии.

3. Соединение по п. 1, отличающееся тем, что листовой элемент выполнен в виде полос, симметрично расположенных по обе стороны вертикальных фасонок.

1070284

Изобретение относится к строительству и может быть использовано в качестве соединения висячих ферм.

Известно соединение элементов металлических строительных конструкций, включающее вертикально расположенные фасонки, соединительные накладки и болт (1).

Недостатком известного соединения является его невысокая несущая способность.

Наиболее близким к предлагаемому является соединение висячих ферм, включаю- 1О шее соединенные между собой вертикально расположенные фасонки, к каждой из которых прикреплены концевые участки поясных стержней одной из смежных ферм (2).

Недостатком указанного соединения является его повышенная металлоемкость и невысокая надежность связанные с необходимостью установки усиливающих накладок на концевых участках ферм вокруг отверстий.

Цель изобретения — снижение материалоемкости и повышение надежности соединения.

Поставленная цель достигается тем, что соединение висячих ферм, включающее сое- 25 диненные между собой вертикально расположенные фасонки, к каждой из которых прикреплены концевые участки поясных стержней одной из смежных ферм, снабжено листовым элементом и жестко прикрепленными к каждой фасонке гибкими из ЗО своей плоскости торцовыми пластинами, причем листовой элемент жестко прикреплен к фасонкам каждой из соединяемых ферм и его продольная ось симметрии совмещена с плоскостью фасонок, а торцовые пластины расположены перпендикулярно фасонкам и жестко соединены между собой.

При этом листовой элемент выполнен с пазами на концевых участках по продольной оси симметрии.

Листовой элемент может быть выполнен 40 в виде полос, симметрично расположенных по обе стороны вертикальных фасонок.

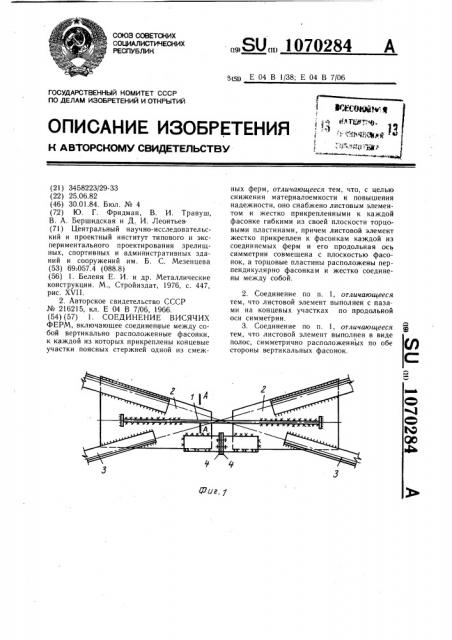

На фиг. 1 изображено соединение; общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — узел соединения пластин; на фиг. 4 — разрез Б — Б на фиг. 3; на фиг. 5—

45 разрез  — В на фиг. 3.

Соединение висячих ферм включает гибкий листовой элемент 1, который своими противоположными концами прикреплен к вертикальным фасонкам 2 концевых участ- о ков ферм 3, например, с помощью сварки или другими средствами крепления. Линия пересечения гибкого листового элемента с вертикальными фасонками совпадает с направлением равнодействующей всех сил, возникающих при полном загружении покрытия расчетными нагрузками и приложенных к вертикальным фасонкам в зоне крепления их к листовому элементу 1. Гибкость элемента 1 обеспечена его геометрическими параметрами: толщиной, шириной и длиной незакрепленной части (свободной длиной).

Эти величины определяют расчетом с учетом действующего в шарнире максимального усилия, углов поворота концевых участков ферм и соотношения временных и постоянных нагрузок на покрытие.

Гибкий листовой элемент может быть выполнен с продольными пазами на концевых участках, размещенными по продольной оси симметрии. Ширина паза при этом больше и равна толщине вертикальной фасонки.

Гибкий листовой элемент 1 может. быть также образован двумя полосами, симметрично расположенными относительно вертикальйых фасонок, и их концы соединены с фасонками на сварке. Каждая вертикальная фасонка 2 снабжена гибкой из своей плоскости пластиной 4, которая размещена перпендикулярно к фасонке и жестко прикреплена к ней. Пластина 4 выполнена с отверстиями 5 под болты 6, размещенными по периферии и перпендикулярными к ней парными щеками 7, которые жестко закреплены в ее центре на расстоянии друг от друга, большем толщины вертикальных фасонок 2. Парные щеки 7 выполнены с овальными отверстиями 8 под болты 9 для крепления на вертикальных фасонках, в которых образованы круглые отверстия 10.

Соединение ферм осуществляют следующим образом.

При монтаже парные шеки 7 пластины 4 одевают на соответствующие вертикальные фасонки 2 таким образом, чтобы плоскости пластин 4 двух сопрягаемых ферм 3 совпали, после чего устанавливают болты, а щеки 7 приваривают к фасонкам 2. Овальные отверстия 8 позволяют осуществлять сборку узла соединения на весу без применения специальных опорных приспособлений.

В смонтированном покрытии гибкий листовой элемент воспринимает усилие распора, а возникающую при несимметричном загружении поперечную силу воспринимает торцовыми пластинами, жестко закрепленными на вертикальных фасонках и соединенными между собой. Гибкий листовой элемент обеспечивает ограниченные (до 3 ) и постоянно изменяющиеся в процессе эксплуатации взаимные угловые перемещения между соединяемыми фермами, не допуская при этом смешений какого-либо иного типа.

Предлагаемое соединение висячих ферм позволяет снизить его материалоемкость и повысить надежность.

1070284 ю

Рог. ф

Составитель И. Бондарчук

Редактор Ю. Середа Техред И. Верес Корректор М. Шароши

Заказ 11289(33 Тираж 701 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11.3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
