Стяжной болт секционного отопительного котла
Иллюстрации
Реферат
СТЯЖНОЙ БОЛТ СЕКЦИОННОГО ОТОПИТЕЛЬНОГО КОТЛА, содержащий стержень, на котором с заданным шагом закреплены шайбы, отличающийся тем, что, с целью упрощения монтажных работ, он снабжен проволочной оплеткой, закрепленной на периферийных краях шайб. U/t & (Л о О СО СХ) оо Фиг.1
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1070388
З(В F 24 Н 9/14; F 24 Н 1 30
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3502731/29-06 (22) 15.10.82 (46) 30.01.84. Бюл. № 4 (72) В. В. Логвиненко (71) Казахский научно-исследовательский институт энергетики (53) 697.326.6 (088.8) (56) 1. Роддатис К. Ф. Котельные установки.
М., «Энергия», 1977, с. 244 — 245, рис. 6 — 2.
2. Авторское свидетельство СССР № 225408, кл. F 24 Н 1/38, 1967. (54) (57) СТЯЖНОЙ БОЛТ СЕКЦИОННОГО ОТОПИТЕЛЬНОГО КОТЛА, содержащий стержень, на котором с заданным шагом закреплены шайбы, отличающийся тем, что, с целью упрощения монтажных работ, он снабжен проволочной оплеткой, закрепленной на периферийных краях шайб.
CO
CO
СО
ОО
1070388 фиг. 2
Изобретение относится к теплотехнике и может быть использовано, в частности в отопительных котлах.
Известен стяжной болт секционного отопительного котла, содержащий центральную тягу с резьбой на обоих концах (1).
Недостатком, стяжного болта является сложность установки его в секции котла и необходимость использования дополнительных приспособлений для центрирования болта в секциях.
Наиболее близким к предлагаемому является стяжной болт секционного отопительного котла, содержащий стержень, на котором с заданным шагом закреплены шайбы (2) .
Недостатком известного болта является сложность проведения монтажных работ, в связи с тем, что в процессе установки болта шайбы проваливаются в полости секций и перемещение болта вдоль секций затрудняется.
Цель изобретения — упрощение монтажных работ.
Поставленная цель достигается тем, что стяжкой болт секционного отопительного котла, содержащий стержень, на котором с заданным шагом закреплены шайбы, снабжен проволочной оплеткой, закрепленной на периферийных краях шайб.

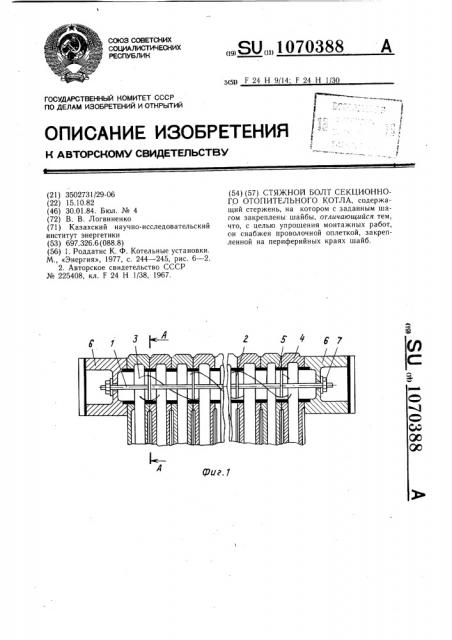

На фиг. 1 показаны собранные секции котла с установленным стяжным болтом; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — вариант выполнения болта с оплеткой в виде проволочек, направленных по винтовой линии; на фиг. 4 — то же, с оплеткой в виде проволочек, направляемых прямолинейно вдоль оси болта; на фиг. 5 разрез Б-Б на фиг. 4; на фиг. 6 — вариант выполнения болта при условии крепления стержня только к крайним шайбам.
Стяжной болт содержит стержень 1, на котором с заданным шагом закреплены с помощью сварки шайбы 2. Болт снабжен оплеткой из проволочек 3, закрепленных на периферийных краях шайб 2. 3а крайними шайбами края проволочек 3 могут быть затянуты к центру болта. По краям стержня 1 имеется резьба.
10 Болт стягивает секции 4 отопительного котла, сопряженные между собой ниппелями 5, в полости которых после сборки располагаются шайбы 2 болта. К крайним секциям 4 котла примыкают втулки 6. Стержень 1 стягивается гайками 7.
Предусмотрено несколько вариантов выполнения болта. Проволочки 3 оплетки могут быть расположены по винтовой линии (фиг. 1 и 3). В варианте, показанном на фиг. 4, проволочки 3 расположены прямолинейно вдоль стержня 1.
Болт может быть выполнен, например, так, как показано на фиг. 6, при этом центральный стержень 1 состоит только из двух крайних частей, которые крепятся к крайним
25 шайбам 2.
При установке болт последовательно перемещают вдоль секций 4. После установки болта в нужное положение напрессовываются втулки 6 и наворачиваются гайки 7.
При перемещении болта его можно одновре30 менно поворачивать вокруг оси стержня 1.
Проволочная оплетка болта позволяет избегать провала шайб в полости секций между ниппелями при перемещении болта в момент его установки, что упрощает проведение монтажных работ.
