Способ производства холода
Иллюстрации
Реферат
СПОСОБ ПРОИЗВОДСТВА ХОЛОДА путем дросселирования и испарения жидкого хладагента при низком давлении, инжектирования паров низкого давления парами высокого давления, смешения полученной паровой массы с водой для образо . с (Л о оо со 4 вания кристаллогидратной суспензии, сжатия последней до высокого давления, механического и термического отделения от нее воды с получением при этом жидкого и газообразного хладагента высокого давления, отличающийся тем, что, с целью повышения экономичности, с помощью отделенной от суспензии воды перекачивают суспензию в зону высокого давления, а дросселирование жидкого хладагента осуш,ествляют в две стадии: в первой до давления, при котором образуют кристаллогидратную суспензию и пары хладагента, направляемые на образование суспензии, а во второй дросселирование осуш,ествляют до низкого давления.
COOS СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (ц F 25 В 1/06; F 25 В 15/02
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
1 — — t
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
CO Л сО
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3518522/23-06 (22) 03.12.82 (46) 30.01.84. Бюл. № 4 (72) Э. А. Бакум (71) Одесский технологический институт холодильной промышленности (53) 621.575 (088.8) (56) 1. Авторское свидетельство СССР по заявке № 3259575, кл. F 25 В 1/06, 1981. (54) (57) СПОСОБ ПРОИЗВОДСТВА ХОЛОДА путем дросселирования и испарения жидкого хладагента при низком давлении, инжектирования паров низкого давления парами высокого давления, смешения полученной паровой массы с водой для образо18
„„SU„„1070394 А вания кристаллогидратной суспензии, сжатия последней до высокого давления, механического и термического отделения от нее воды с получением при этом жидкого и газообразного хладагента высокого давления, отличающийся тем, что, с целью повышения экономичности, с помощью отделенной от суспензии воды перекачивают суспензию в зону высокого давления, а дросселирование жидкого хладагента осуществляют в две стадии: в первой до давления, при котором образуют кристаллогидратную суспензию и пары хладагента, направляемые на образование суспензии, а во второй дросселирование осуществляют до низкого давления.
1070394
Составитель P. Данилов
Редактор В. Петраш Техред И. Верес Корректор В. Г1етраш
Заказ 11332/38 . Тираж 520 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Изобретение относится к холодильной гехнике, а точнее к способам производства холода.
Известны способы производства путем дросселирования и испарения жидкого хладагента при низком давлении, инжектирования паров низкого давления парами высокого давления, смешения полученной паровой массы с водой для образования кристаллогидратной суспензии, сжатия последней до высокого давления, механического и термического отделения от нее воды с получением при этом жидкого и газообразного хладагента высокого давления (1).
Известные способы обладают малой экономичностью вследствие затраты значительного количества энергии на сжатие суспензии до высокого давления и низкой холодопроизводительности жидкого хладагента ввиду больших дроссельных потерь.
Цель изобретения — повышение экономичности.
Указанная цель достигается тем, что согласно способу производства холода путем дросселирования и испарения жидкого хладагента при низком давлении, инжектирования паров низкого давления парами высокого давления, смешения полученной паровой массы с водой для образования кристаллогидратной суспензии, сжатия последней до высокого давления, механического и термического отделения от нее воды с получением при этом жидкого и газообразного хладагента высокого давления с помощью отделенной от суспензии воды перекачивают суспензию в зону высокого давления, а дросселирование жидкого хладагента осуществляют в две стадии: в первой до давления, при котором образуют кристаллогидратную суспензию и пары хладагента, направляемые на образование суспензии, а во второй дросселирование осуществляют до низкого давления.

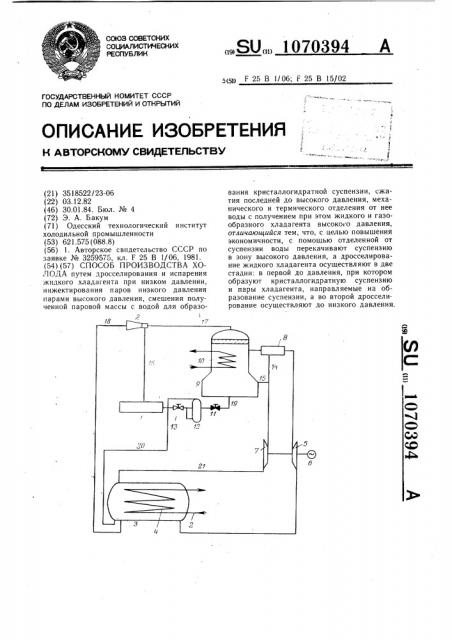

На чертеже схематично представлена установка, в которой осуществляют предлагаемый способ.
Установка содержит испаритель 1, эжектор 2, кристаллогидратор 3 с охлаждающей поверхностью 4, насос 5 с электродвигателем б и гидроприводом 7, водоотделитель
8, плавитель-отстойник 9 с греющей поверхностью 10, дроссель 11, промежуточный сосуд 12, второй дроссель 13 и трубопроводы
14 — 21.
Способ осуществляют следующим образом.
Жидкий хладагент кипит в испарителе
1 при низком давлении с производством холодильного эффекта. Образующиеся пары отсасываются эжектором, рабочим агентом которого являются пары высокого давления, отходящие от плавителя-отстойника 9 по трубопроводу 17. Сжатая масса паров при промежуточном давлении поступает по трубопроводу 18 в кристаллизатор 3, в котором, смешиваясь с водой, приходящей сюда по трубопроводу 21 из гидропривода
7 насоса 5, образуют кристаллогидратную суспензию. Выделяющееся при этом тепло отводится оборотной водой, протекающей внутри охлаждающей поверхности 4. Далее суспензия засасывается насосом 5, который, кроме гидропривода 7, приводится в движение электродвигателем 6, и нагнетается через водоотделитель 8, в котором вода отделяется механически от кристаллогидратов, в плавитель-отстойник 9.
Плавление кристаллогидратов в плавителе-отстойнике 9 осуществляется греющим теплоносителем, протекающим через греющую поверхность 10, при этом образуется вода, которая вместе с водой из водоотделителя 8 подается в гидропривод 7, пары хладагента высокого давления, направляемые по трубопроводу 17 в эжектор 2, и жидкий хладагент. В качестве хладагента используется хлор, который в жидком виде тяжелее воды и поэтому накапливается в нижней части плавителя-отстойника 9. Вначале дросселирование жидкого хладагента производится в дросселе 11 до промежуточного давления, при котором образуется кристаллогидратная суспензия, а полученные при дросселировании пары хладагента отделяют в промежуточном сосуде 12 и направляют по трубопроводу 20 в кристаллогидратор 3. Оставшийся в промежуточном сосуде 12 жидкий хладагент вторично дросселируют в дросселе 13 и направляют в испаритель для производства холода.
Экономический эффект изобретения заключается в снижении стоимости производимого холода вследствие уменьшения расхода электроэнергии на привод насоса и увеличения удельной холодопроизводительности жидкого хладагента.
