Реферат



„„SU„„ 0423 А

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(Я) 6 01 В 5/20!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

По ДЕЛЛМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 1 ) 34 12 582/25-2,8 (22) 28. 03. 82 (46) 30. 01 84. Бюл. В 4 (72) A.ß.Èäåëåâè÷ и Б.Ф.Попов (53):531 . 717 ..2: 621. 833 (088. 8) ,(56). 1. Марков A.Ë. Измерение зубча тых колес. Л., Машиностроение, 1977, с. 188, рис. ВЪ.

2. Эвольвентомер КЭУ CMA. Паспорт

КЭУ СМА 00 ° 000 ПС и КЭУ СМА.

11.000 СБ, крепление датчика, ЧИЗ OEK 1981 (прототип) (54) .(57) ПРИСПОСОБЛЕНИЕ K ЭВОЛЬВЕНТОМЕРУ, содержашее основание, два плоских упругих жлемента, жестко эа крепленные одними концами в основании параллельно друг другу, державку, жестко связанную с другими концами упругих элементов, измерительный наконечник, установленный на державке, и механизм реверсирования измерительного усилия, о т л и ч а юi е е с я тем, что, с .цепью упрощенияя конструкции, механизм рев ерсирования измерительного усилия выполнен в виде опорного ролика с осью, закрепленной на основании, и кольцевой канавкой на наружной. цилиндрической поверхности и упругого стержня, закрепленного на державке перпендикулярно оси измерительного наконечника с воэможностью контакта с опорным роликом по кольцевой канавке.

1070423 ти, и упругого стержня, закрепленного на державке перпендикулярно оси измерительного наконечника с воэможностью контакта с опорным роликом по к ольцев ой канавк е.

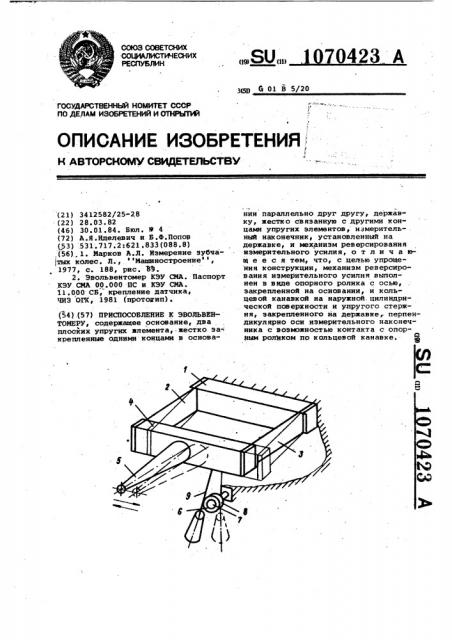

На чертеже изображена конструктивная схема приспособления к эвольвентомеру.

Приспособление включает в себя основание 1, два плоских упругих элемента 2 и 3, жестко закрепленные одними концами в основании 1 параллельно друг другу, державку 4, жестко связанную с другими концами упругих элементов 2 и 3, измерительный наконечник 5. Уст ановленный на дер» жавке 4.

Механизм реверсирования включает в себя опорный ролик б с осью 7, закрепленной на основании 1, и кольцевой канавкой на наружной цилиндрической поверхности 8 и упругий стержень 9, закрепленный на державке 4 перпендикулярно оси измерительного наконечника 5 с воэможностью контакта с опорным роликом б по.кольцевой канавке.

Приспособление работает следующим образом.

После перевода упругого стержня 9 вправо на кольцевую канавку опорного ролика б вместе с ним переместится вправо и державка 4 эа счет изгиба плоских упругих элементов 2 и 3, Так как упругий стержень 9 имеет жесткость,. превышающую жестк ость двух упругих элементов 2 и 3, то при сдвиге державки 4 вправо создается требуемое измерительное усилие между измерительным наконечником 5 и контролируемим изделием за счет упругих сил упругого стержня 9, Это

we усилие действует и в точке контакта упругого стержня 9 с кольцевой канавкой опорного ролика б и поэтому измерительное усилие будет направлено влево.

При изменении направления измерительного усилия, например вправо, упругий стержень 9 переводится влево, на кольцевую канавку опорного ролика б.

Испольэодание изобретения позволит снизить затраты на изготовление приспособления и сократить время контроля зубчатых колес по правым и левым профилям за счет более качественной работы механизма реверсирования измерительного усилия.

ВНИИПИ Заказ 11ббЗ/40

Филиал ППП "Патент", г.

Изобретение относится к машиностроению, а именно к средствам контроля зубчатых колес.

Известно приспособление к прибору для контроля зубчатых колес, содержащее основание, упругий элемент, жестко закрепленный одним концом на основании, державку, жестко связанную с другим концом упругого. элемента, и измерительный наконечник, установленный на державке (1.3. 10

Недостаток укаэанного приспособления — отсутствие измерительного усилия при нулевой погрешности контролируемого параметра зубчатого колеса что вносит погрешность в резуль- 15 тат контроля.

Наиболее близким к предлагаемому по технической сущности является приспособление к эвольвентомеру, содержащее основание, два плоских .упругих элемента, жестко закрепленные одними концами в основании параллельно друг другу, державку, жестко связанную с другими концами упругих элементов, измерительный наконечник, 25 установленный на державке, и механизм реверсирования измерительного усилия, выполненный в виде рычага, .установленного на основании, двух пружин сжатия, прикрепленных одними концами к державке, и фиксатора, установленного на свободном конце рычага l2j.

Недостатком известного приспособления является сложность конструктивного выполнения механизма реверсирования измерительного усилия, приводящая к эаеданию его при пере- . ключении измерительного усилия и к нестабильности его при старении пружин сжатия, 40

Цель изобретения - упрощение конструкции.

Укаэанная цель достигается тем, что в приспособлении к эвольвентомеру содержащем основание, два плоских 45 упругих элемента, жестко закрепленные одними концами в основании параллельно друг другу, державку, жестко связанную с другими концами упругих элементов, измерительный наконечник, 50 установленный на державке, к механизм реверсирования измерительного усилия, механизм реверсирования измерительного усилия выпслнен в виде опорного ролика с осью, закрепленной 55 на основании, и кольцевой канавкой на наружной цилиндрической поверхносТираж 59 l Подписное
