Светоделительное устройство

Светоделительное устройство

Иллюстрации

Показать все

Реферат



СВЕТОДЕЛИТЕЛЬНОЕ 5СТРОЙСТВО, состоящее из двух склеенных боковьми гранями призм с углом наклона свето.делящей поверхности к входной грани меньшим. 45, отличающееся тем, что, с целью уменьшения его габаритов в случае установки его перед фокальной плоскостью объектива, призмы выполнены трапециевидными с отношением острых углов 2:1. Q S сл с

..,SU„„10 49Я А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 204 4270 /1 8-10 (25) 2678358/18-10 (22) 17.07.74 (46) 30.01.84. Вюл. Р 4 (72) К. И. Куштанин.и С. Г. Мурашко (53) 535.315(088.8) (56) 1. Авторское свидетельство СССР

Р 448761, кл. 0 01 С 3/08, 1972.

2. Гукайло N. Я. Автоколлимация, М., Машгиз, 1963, с. 10. (54) (57) СВЕТОДЕЛИТЕЛЬНОЕ 5 СТРОИСТВО состоящее из двух склеенных боковыми гранями призм с углом наклона свето. — .. делящей поверхности к входной грани меньшим, 45, о т л и ч а ю щ ее с я тем, что, с целью уменьшения его габаритов в случае установки его перед фокальной плоскостью объектива, призмы выполнены трапециевидными с отношением острых углов 2:1.

1070499

Изобретение относится к оптическому приборостроению и может быть использовано при совмещении светосильных оптических систем с разными полями зрения в лазерной аппаратуре.

Известно светоделительное устройство, склеенное из двух. треугольных прямоугольных неравнобедренных призм с диэлектрическим светоделящим покрытием, нанесенным на часть наклонной плоскости Г1 3.

Однако данное устройство может .быть установлено только в фокальной

Плоскости фокусирующего объектива, 10 так как его развертка является клином. гранями призм с углом наклона светоде- Линейное поле светоделителя не влилящей, поверхности к входной грани меньшим 45, призмы выполнены трапециевидными с отношением острых углов 2:1.

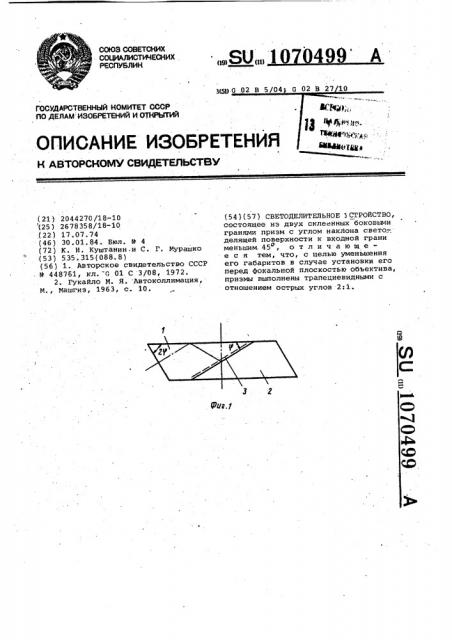

На фиг. 1 показано светоделительное устройство; на фиг. 2 — развертка призм светоделительного устройствау на фиг. 3 — пример использования светоделительного устройства в оптической системе. яет íà его высоту. Необходимо лишь, чтобы светоделитель по длине перекрывал световые пучки, формирукщие иэображение.

Малая высота светоделителя позволяет применять с ним объектив с коротким задним отрезком. Развертка призмы светоделителя {фиг. 2! образуется двумя поворотами призмы вокруг граней АВ и AD, от которых в призме отражается луч. После двойного поворота выходная грань призмы (С "Д при заданном соотношении острых углов 1:2 располагается парал35

Светоделитель склеен иэ призм 1 и 2, имекщих форму трапеции с острыми углами при основании Ч и 2Ч (угол Ч 45, целесообразно брать

25-35 ). При указанном соотношении углов развертка светоделителя

45 лельно входной. Это обеспечивает выполнение условия безаберрационности призмы светоделителя.

Оптическая система (фиг. 3) со— держит объектив 4, светоделительное устройство 5, фотоприемник б прибора наведения и лазерный фотоприемник 7.

Объектив 4 фокусирует на фотоприемник б прибора наведения иэображение местности. После опознания и выбора нужного объекта его совмещают с центром фотоприемника б и включают лазерное устройство. Идущее от объекта лазерное излучение, собственное или отраженное, приходит на объектив 4.

Сфокусированное объективом оно попадает на светоделительное устройство

5 и отражается на лазерный фотоприемник 7, где преобразуется в электрический сигнал. Края изображения, верхности придают форму эллипса, про° ектирующегося в фокальную плоскость объектива в виде круга. При такой конструкции светоделителя световой

Кроме того, оно обладает большими )5 аберрациями астигматизма и хроматизма.

Известно также светоделительное устройство, состоящее из двух склеен ных боковыми. гранями призм с углом наклона светоделящей поверхности к входной грани меньшим 45 (?1.

При установке известного устройства перед фокальной плоскостью значительно вырастают его габариты. 25

Цель изобретения — уменьшение габаритов светоделительного устройства в случае установки.его перед фокальной плоскостью объектива.

Поставленная цель достигается тем, " что в светоделительном устройстве, состоящем из двух склеенных боковыми превращается в плоскопараллельную пластину. Световой луч входит в све-. тоделитель по нормали через большее основание, на которое он падает под углом полного внутреннего отражения, и выходит по нормали через боковую сторону призмы. Диэлектрическое покрытие светоделителя 3 наносится напылением через маску на часть боковой поверхности призмы 1 и имеет форму и размеры, позволяющие охватить световой пучок, идущий в узкоуголь- 60 ную систему. Обычно светоделящей попучок, проходящий вне светоделящего покрытия, не ослабляется.

Если светоделитель ставят в лазерной аппаратуре для совмещения объектива фотоприемника с монохроматическим излучением с прибором нанедения, работающим в широком спектральном интервале, то диэлектрическое светоделящее покрытие делают полностью отражающим лазерное излучение.

В этом случае до нескольких процентов уменьшаются потери на светоделение в лазерном фотоприемнике и на периферии прибора наведения. В центре поля зрения прибора наведения потери света такие же, как в обычном светоделителе. Однако наличие на краях поля зрения збны, свободной от потерь, позволяет в приборе наведения обнаруживать и распознавать цели так же хорошо, как в приборе беэ светоделителя.

Наведению перек зстия прибора наведения на цель светоделящее покрытие не мешает.

В предлагаемом светоделителе отношение его длины к высоте определяется апертурным углом падающего светового пучка и углом наклона светоделящей поверхности к основанию. При апертурном угле, соответствующем относительному отверстию 1:О,б, это отношение больше 3,5, при относительном отверстии 1:1 оно больше 5,5.

1070499

Составитель Ю. Гринева

Техред N.надь . Корректо A- Зимокосов

Редактор М. Рачкулинец

Тираж 497 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Эаказ 11676/43

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 создаваемого объективом на фотоприемнике наведения, свободны от потерь, вносимых светоделителем, что облегчает обнаружение И опознание цели.

Предлагаемое светодели ельное уст- $ ройство может быть использовано в совмещенных оптических системах с разными полями зрения, одно из которых узкоугольное с относительным

I отверотием объектива До 1:1. ОМ0 позволяет при этом же относительном отверстии и тех же полях зрения полу чить беэаберрационное иэображение,. когда место перед фокальной плоскостью занято защитными стеклами а с между светоделителем и фокальйой плоскостью необходимо установить светофильтр или спроектировать в фокальную плоскость сетку.
