Устройство для регулирования уровня в оросительном канале

Устройство для регулирования уровня в оросительном канале

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ В ОРОСИТЕЛЬНОМ КАНАЛЕ, содержащее водовыпуск, затвор, выполненный в виде поплавковой емкости, сообщенной и атмосферой и снабженной входным и выходным отверсти5№ И, сообщенными с регулируемым ефом трубопроводом , на котором размещен поплавковый клапан,отличающе ее я тем, что, с целью упрощения устройства, затвор снабжен щитом, шарнирно соединенным с входным патрубком водовыпуска и связанным жесткими тягами с емкостью. 2.Устройство по п. 1, отличающееся тем, что, с целью исключения гидравлического удара, входной патрубок водовыпуска сообщен с атмосферой. 3.Устройство по п. 1, отличающееся тем, что, с целью изменения усилия открытия, жесткие тяги выполнены раздвижными. 4.Устройство по п. 1, о т л и чающееся тем, что на щите установлен упор для ограничения его хода.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН

3(5)) G 05 9 9/00. »

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,". -

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3377252/18-24 (22) 07.01..82 (46) 30.01,84. Бюл. Р 4 (72) А.И.Патрушев, Л.Г.Кузикмаев, В.И.Валуев и Ю.С.Агудов (71) Астраханский государственный проектно-изыскательский институт по проектированию мелиоративного строительства (53) 621.646(088.8) (56) 1. Авторское свидетельство СССР

9 376523, кл. E 02 В 13/02, 1965.

2. Авторское свидетельство СССР

Р 334330, кл. Е 02 В 13/00, 1964 (прототип). (54)(57) 1. УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ В ОРОСИТЕЛЬНОМ КАНАЛЕ, содержащее водовыпуск, затвор, выполненный в виде поплавковой емкости, сообщенной с атмосФерой и снабженной входным и выходным отверстиями, сообÄÄSUÄÄ 1070515 . А щенными с регулируемым бьефом тру-. бопроводом, на котором размещен поплавковый клапан, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, затвор снабжен щитом, шарнирно соединенным с входным патрубком водовыпуска и связанным жесткими тягами с емкостью.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с целью исключения гидравлического удара, входной патрубок водовыпуска сообщен с атмосферой.

3. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью изменения усилия открытия, жесткие тяги выполнены раздвижными.

4. Устройство по п. 1, о т л нчающее с я тем, что на щите установлен упор для ограничения его кода.

1070515

Составитель Т,Задворная

РеДактоР Н.Стащишина ТехРед В,Далекорей КоРРектоР Г.Решетник.

Заказ 11680/44 Тираж 842 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к мелиорации и может быть использовано во всех отраслях народного хозяйства для поддержания уровня жидкости.

Известны устройства, содержащие затвор, установленный на оголовке выпускного трубопровода шарнирно, с горизонтальной осью вращения и связанный жесткой или гибкой связь1о с поплавком 313.

Наиболее близким к предлагаемому 10 является устройство, содержащее затвор с корпусом в виде емкости, имеющим входное и выходное отверстия, патрубок, соединяющий .корпус затвора с атмосферой. Выходное отверстие сое-.35 динено с регулируевым бьефом гибким трубопроводом, на котором установлен поплавковый клапан 2 3.

Известное устройство имеет значительную материалоемкость. Корпус 20 затвора в виде емкости требует направляющих конструкций для совмещения с оголовком. Кроме того, при закрытии затвор подхватывается потоком воды и реэкО закрывает выпускнОй 25 трубопровОд, вследствие чего при затопленном истечении возникает гидравлический удар. цель изобретения — упрощение конструкции, исключение гидравлического 30 удара при закрытии, а также изменение усилия открытия.

Поставленная цель достигается тем, что В устройстве для регулирования уровня в оросительном канале, содержащем водовыпуск, затвор, выполнен- 35 ный в виде поплавковой емкости,сообщенной с атмосферой и снабженной, входным и выходным отверстиями, сообщенными с регулируеваюм бьефом трубопроводом, на котором размещен по- 40 плавковый клапан, затвор снабжен щитом, шарнирно соединенным с входным патрубком водовыпуска и связанным жесткими тягами с емкостью.

Входной Патрубок водовЫпуСка сооб- 45 щен с атмосферой.

Жесткие тяги выполнены раздвижнымиi

На щите установлен упор для ограничения его хода. 50

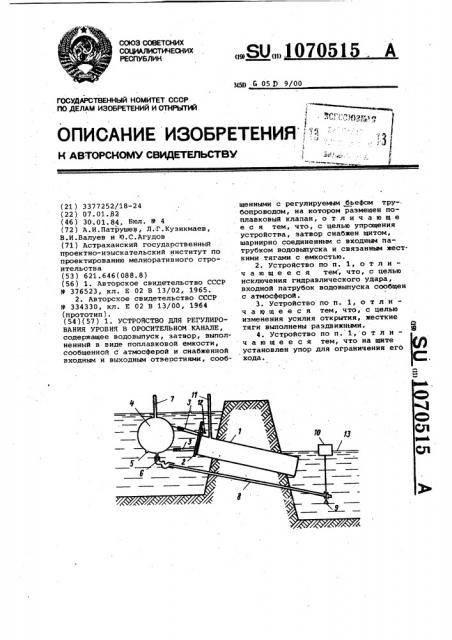

На чертеже представлена схема предлагаемого устройства.

Устройство содержит водовыпуск 1, На котором шарнирно с горизонтальной осью вращения установлен затвор в виде .щита 2 и соединенной с ним жест,кими тягами 3 поплавковой емкости 4, имеющей входное 5 и вьцсодное 6 отверстия и патрубок 7, соединяющий ее с атмосферой. Выходное отверстие б соединено с регулируемым бьефом гибким трубопроводом 8 через клапан 9, который соединен с поплавком 10. Водоныпуск 1 имеет патрубок 11 выпуска воздуха. На затворе установлен упор

12. Жесткие тяги выполнены раздвиж.ными.

Устройство работает следующим образом.

Когда уровень жидкости в регулируемом бьефе выше отметки 13, емкость

4 наполнена и затвор закрыт. При падении уровня ниже отметки 13 поплавок 10 опускается, открывается клапан 9 и жидкость вытекает из емкости 4. Когда подъемная сила опорожнившейся емкости 4 превысит гидростатическое давление жидкости на щит 2, он откроется на угол, ограниченный упором 12. При повыаении уровня жидкости выше отметки 13 поплавок 10 поднимается и клапан 9 закрывается. после заполнения емкости 4 щит 2 на чинает опускаться, подхватывается потоком жидкости.н закрывает выпускной трубопровод. В зону разряжения, образующуюся н выпускном трубопроводе.после закрытия, подается воздух иэ атмосферы через .патрубок 11.

Усилие, передаваемое емкостью 4 на щит, может быть увеличено удлинением штанг 3.

В связи с тем, что применен затвор, снабженный щитом с шарнирным креплением, упрощается- установка устройства, его можно крепить непосредственно на выпускной трубопровод.

Усилие при открытии передается от емкости на щит через рычаг, длина ,которого определяется штангами. 3а счет этого уменьшаются размеры емкости.

Установленный на входном патрубке нодовыпуска патрубок в момент закрытия подает в зону разрежения воздух, тем самим предотвращая развитие гидравлического удара.

Испытания ПредлагаЕмого устройства для поддержания уровня жидкости показали высокую надежность его работы при различных перепадах уровней, затопленном и незатопленном режимах истечения, а также простоту его установки на выпускной трубопровод.
