Изобретение относится к области технической акустики и может быть исполЬзовано для имитации шумов, создаваемых промышленными объектами.

По основному авт. св. Р 484550 известна ленточная сирена, состоящая из форкамеры, соединенной с источником сжатого газа, рупора, модулятора, включающего кольцевую перфорированную ленту с двумя рядами отверстий, выполненную в виде листа

Мебиуса и размещенную в зазоре между форкамерой и рупором, и лентопротяжного механизма (1), Указанная ленточная сирена характеризуется недостаточной шириной 15 спектральной полосы генерируемого шума в рабочем диапазоне частот ввиду того, что ширина спектра воспроизводимых акустических сигналов ограничена кольцевой лентой, выполняющей роль модулирующего элемента.

Цель изобретения - расширение спектральной полосы генерируемого шума при одновременном выравнивании ра жределения спектральной плотности шума в рабочем диапазоне частот.

Поставленная цель достигается тем, что в ленточную сирену дополнительно введены согласующий диффуэор и газодинамические источники акустических колебаний, при этом согласующий диф.фуэор установлен между модулятором и рупором, а газодинамические источ-:, ники акустических колебаний расположены на образующей согласующего диффузора и выполнены в виде ряда отверс тий, причем кольцевая перфорированная лента имеет одинаковые отверстия,. величины промежутков между которыми относятся между собой как иррациональные числа.

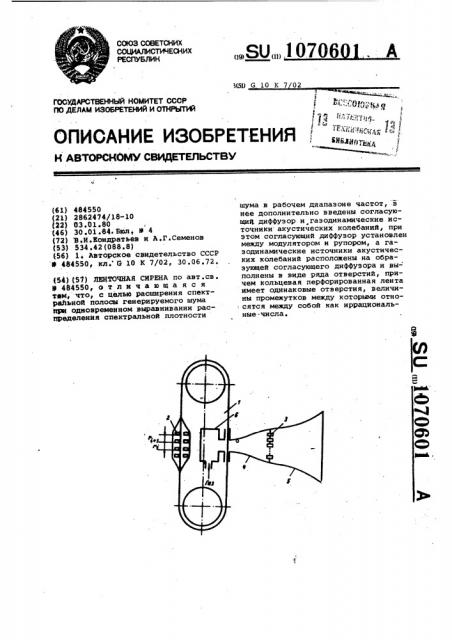

На чертеже представлена предлагаемая ленточная сирена.

Сирена содержит модулятор с кольцевой лентой 1, в которой имеются ок на 2, гаэодинамические источники 3 45 акустических колебаний дискретной частоты, установленный между ними согласующий диффузор 4, рупор 5 и форкамеру 6 °

Ленточная сирена работает следующим образом.

Лентопротяжный механизм протягивает ленту 1 через зазор между форкамерой 6 и согласующим диффузором 4.

Промежутки между окнами 2, расположенными на ленте 1, прерывают воздушный поток через диффузор 4 и тем саьым выключают газодинамические источники акустических колебаний 3. Величины промежутков в каждом ряду между соседними окнами ; и r;+„ îòíîñÿòся между собой как иррациойальные

"1 числа, т.е, = .,так как при

141 1+ t иррациональном соотношении величин промежутков обеспечивается хаотическое чередование импульсов, наибольшим образом расширяется спектральная полоса генерируемого шума. Таким образом, излучение звука в среду происходит в виде волновых пакетов колебаний дискретных частот газодинамических источников.

Последние разнесены по иэлучаеьи м частотам, причем верхняя граница спектральной полосы излучаемого модулятором шума совмещена с наименьшей из частот колебаний газодинамических источников. Чем выше частоты газодинамических источников, тем ближе должны быть они друг к другу для получения одинаковой спектральной плотности во всем рабочем диапазоне. Регулируя количество периодов колебаний дискретной частоты в волновом пакете скоростью движения ленты в модуляторе и изменяя ширину спектраль ных линий на дискретных частотах газодинамических Источников можно значительно расширить спектральную полосу генерируемого шума и рю одновременном выравнивании распределения спектральной плотности шума в рабочем диапазоне частот ленточной сирены,
