Реферат



ЭЛЕКТРОННЫЙ ЛИНЕЙНЫЙ КОМПЛЕКТ КОНЦЕНТРАТОРА ТЕЛЕФОННЫХ ЛИНИЙ, содержащий первс й и второй линейные переключающие элементы, первый и второй удерживающие элементы , приемник вызывного сигнала, первый выход которого и первые выводы первых линейного переключающего и удерживающего элементо;в соединены между собой, разговорный блок, первый вывод которого соединен с первым выводом второго линейного переключакицего элемента, линейный ключ управления, ключ сброса, рычажный переключатель, диод, катод которого через конденсатор соединен с первым выводом перйогр резистора, отличающий с я тем, что, с целью повытяения надежности и качества связи, первые линейный переключающий и удерживающий элементы выполнены на тринисторах , а второй линейный переключ&ющий элемент - на транзисторе, введены светодиод, второй, третий, четвертый резисторы и выпрямительный мост, вход которого соединен с проводами телефонной линии, выход напряжения положительной полярное ти - с первьм выводом линейного ключа управления и с анодом -светодиода , катод которого подключен к первому выводу приемника вызывного сигнала, а выход напряжения отрицательной полярности - с объединенными вторым выводом приемйика вызывноЬо сигнада, первымвыводом ключа сброса, с точкой соединения пер вого резистора ta конденсатора, с первым выводсм второго резистора и с эмиттером транзистора второго линейного переключающего элемента, второй вывод разговорного блока через замыкающие контакты рычажного переключателя, соединен с катодом тринйстора первого линейного переключающегр элемента, управляющий электрод которого подключен к (Л аноду диода, параллельно которому включен третий резистор, причем катод диода соединен с вторым выводом линейного ключа управления и первым выводом второго удерживающего элемента, а через четвертый: резистор - с базой транзистора второго линейного переключающего элемента и через размыкающие контакты рычажного переключателя - с вторым выводом второго резистора, при этом другой вывод второго удерО J О СП живающего элемента подключен к второму выводу первого резистора и к управлякх ему электроду тринйстора первого удерживающего элемента, катод которого соединен с : вторым выводом ключа сброса, при этон коллектор транзистора является первьм выводом второго линейного переключающего элемента, а аноды тринйсторов - первыми выводами первых линейного и удерживающего элементов .

СОЕЗ СОВЕТСНИХ

NU

РЕСПУБЛИН . II H 04 M 3/48

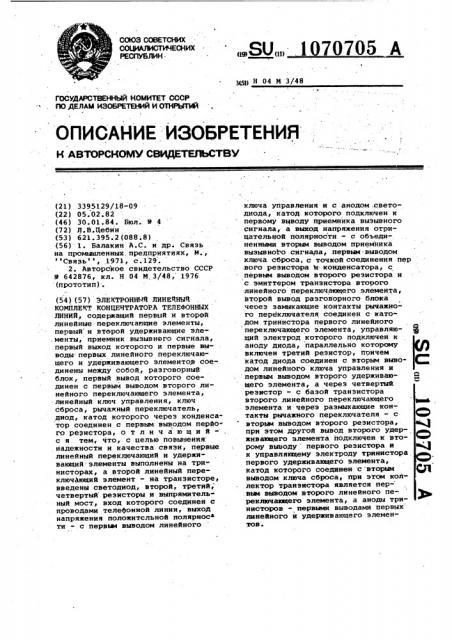

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABT0PCXOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTI4A (21) 339.51.29/18-09 (22). 05.0.2.82 (46) 30.01.84. Бюл. 9 4 (72) Л.В..Цебин (53) 621.395.2(088 .8) (56) 1. Балакин A.Ñ. и др. Связь на промьлаленных,предприятиях, И., Связь, 1971, с.129.

2. Авторское свидетельство СССР

В 642876, кл. Н 04 М.З/48, 1976 (прототип). (54) (57) ЭЛЕКТРОНИКОЙ ЛИНЕЙНЫЧ

KONIIJIEKT КОНЦЕНТРАТОРА ТЕЛЕФОННЫХ

ЛИНИИ, содержащий первый и вторей линейные переключающие элементы, первый и второй удерживающие эле.менты, приемник вызывного сигнала, первый выход которого и первые выводы первых линейного переключающего и удерживающего элементов соединены между собой, разговорный блок, первый вывод которого соединен с первым выводом второго линейного переключающего элемента, -линейный ключ управления, ключ сброса, рычажный переключатель, диод, катод которого через конденсатор соединен с первым выводом первого резистора, о т л и ч а ю щ и йс я тем, что, с целью повышения .надежности и качества связи, первые линейный переключающий и удерживающий элементы выполнены на тринисторах, а второй линейный переключающий элемент — на транзисторе, введены светодиод, второй, третий; четвертый резисторы и выпрямительный мост, вход которого соединен с проводами телефонной линии, выход напряжения положительной полярнос ти — с первым выводом линейного

„„SU„„1070705 A ключа управления и с анодом .светодиода, катод которого подключен к первому выводу приемника вызывного сигнала, а выход напряжения отрицательной полярности — с объединенными вторым выводом приемника вызывного сигнапа, первым выводом ключа сброса> с точкой соединения пер вого резистора М конденсатора, с первым выводом второго резистора и с эмиттером транзистора второго линейного переключающего элемента, второй вывод разговорного блока чеоез замыкающие контакты рычажного переключателя соединен с катодам,тринистора первого линейного переключающего элемента, управляю- Я щий электрод которого подключен к аноду диода, параллельно которому включен третий резистор, поичем катод диода соединен с вторым выводом линейного ключа управления и первым выводом второго удерживаю- Я щего элемента, а через четвертый резистор — с базой транзистора второго линейного переключающего элемента и через размыкающие контакты рычажного переключателя - с вторым выводом второго резистора, при этом другой вывод второго удерживающего элемента подключен к второму выводу первого резистора и к управлякМему электроду тринистора первого удерживающего элемента, катод которого соединен с вторым выводом ключа сброса, при этом коллектор транзистора является пер- вым выводом второго линейного переключающего элемента, а аноды тринисторов - первыми выводами первых линейного и удерживающего элементов.

1070705

5 !

Изобретение относится к телефонии и макет быть использовано в концентраторах телейонных линий для подключения рабочего места концентратора к одной из телефонных линий..

Известен линейный комплект кон" центратора телефонных линий, содержащий линейное реле, удерживающее реле, приемник вызывного сигналаг последовательно соединенные контакты линейной кнопки, рычажного переключателя и кнопки сброса, и диоды, причем через разминающие контакты линейного реле телефонная линия соединена с входом приемника вызывного сигнала и через первый и второй замыкающие контакты линейного реле телефонная линия соединена с разговорным блоком концентратора телефонных линий, а первый замыкающий контакт удерживающего реле включен параллельно входу приемника вызывного сигнала (13.

Недостатком данного линейного комплекта концентратора телефонных линий является наличие вторичного источника питания электромагнитных рале, а коммутация телефонной линии с их помощью приводит к снижению качества связи при их окислении и загрязнении, что в целом приводит к уменьшению надежности работы устройства.

Наиболее близким по технической сущности к предлагаемому является электронный линейный комплект концентратора телефонных линий, содержащий первый и второй линейн"-.;.e переключающие элементы, являющ .:еся контактами электромагнитного реле, первый и второй удерживающие элементы, также являющиеся контактами мтектромагнитных .реле, приемник вызывного сигнала, первый выход которого и первые выводы первых линейного переключающего и удерживающего элементов соединены между собой, разговбрный блок, первый вывод которого соединен с первым выводом второго линейного переключающего элемента, линейный ключ управления, ключ. сброса, рычажный переключатель, диод, катод которого через конденсатор соединен с первым выводом первого резистора, анод с одним иэ выводов линейного ключа управления.и через последовательно соединенные второй и третий диоды соответственно с линейным электромагнит1 ным реле и с электромагнитным реле удержания, а также содержащий групповой однотактный датчик, выпал" ненный также на электромагнитных реле $2).

Недостатком известного электронного линейного комплекта концентра15

65 тора телефонных линий является его низкая надежность и качество связи, обусловленные использованием для коМмутации электромагнитных реле, контакты которых со временем окисляются, а также необходимостью использования источника вторичного электропйтания, Цель изобретения — повышение надежности устройства и качества связи.

Для достижения указанной цели в электронный линейный комплект концентратора телефонных линий, содержащий первый и второй линейные переключающие элементы, первый и второй удерживающие элементы, приемник вызывного „сигнала, первый выход которого и первые выводы первых линейного переключающего и удерживающего э"цементов соединеНы между собой, разговорный блок, первый вывод которого соединен с первым выводом второго линейного переключающего элемента, линейный ключ управления, ключ сброса, рычажный переключатель, диод, катод которого через конденсатор соединен с первым выводам первого резистора, первые линейный переключающий и удер. живающий элементы выполнены на тринисторах, а второй линейный переключающий элемент — на транзисторе, введены светодиод, второй, третий и четвертый резисторы и выпрямительный мост, вход которого соединен с проводами телефонной линии, выход напряжения положительной полярности — с первым выводом линейного ключа и с анодом светодиода, катод которого подключен к первому выводу приемника вызывного сигнала, а выход напряжения отрицательной .полярности - с объединенными вторым вы водам приемника вызывного. сигнала, первым выводом ключа сброса, с точкой соединения первого резистора и конденсатора, с первым выводом второго резистора и с эмиттером транзистора второго линейного переключающего элемента, второй вывод .разговорного блока через замыкающие контакты рычажного переключателя соединен с катодом тринистора первого линейного переключающего элемента-, управляющий электрод которого подключен к аноду диода, параллельно которому включен третий резистор, причем катод диода соединен с вторым выводом линейного ключа управления и первым выводом второго удерживающего элемента, через четвертый резистор с базой транзистора второго линейного переключающего элемента и через размыкающие контакты рычажного переключателя с вторым выводом второго резистора, 1070705 при этом другой вывод второго удерживающего элемента подключен к второму выводу первого резистора и к управляющему электроду тринистора первого удерживающего элемента, -катод которого соединен с вторым выводом ключа сброса, при этом коллектор транзистора является первым выводом второго линейного переключаю. щего элемента, а аноды тринисторов — первыми выводами первых линейного и удерживающего элементов.

На чертеже приведена принципиальная электрическая схема цредлагаемо го электронного линейного комплекта.

t5

Электронный линейный комплект концентратора телефонных линий содержит первый и второй линейные переключающие элементы, выполненные на тринисторе 1 и-транзисторе 2, 2р первый удерживающий элемент, . выполненный на тринисторе 3, второй удерживающий элемент 4, приемник 5 вызывного сигнала, разговорный блок 6, линейный ключ 7 управления, ключ 8 сброса, рычажный переключатель 9, диод 10, койденсатор 11, первый, второй, третий и четвертый резисторы 12,13,14 и 1Ú, светодиод

l6, выпрямительный мост 17 и провода 18 телефонной линии.

Предлагаемый комплект работает следующим образом.

Вызов со стороны АТС.

В исходном состоянии конденса- 35 тор 11 разряжен, а первый и второй линейные переключающие элементы, выполненные на тринисторе 1 и транзисторе 2, закрыты. При поступлении по проводам 18 телефонной ли- 4р нии переменного вызывного напряжения, последнее выпрямляется выпрямительным мостом 17 н через светодиод,lá поступает на приемник 5 вызывного сигнала. Приемник 5 вызыв- 45 ного сигнала начинает работать от постоянного напряжения порядка 60 В.

При этом в такт посылкам вызывного сигнала горит светодиод 16.

Абонент для подключения разговорного блока б к проводам 18 телефонной линии поднимает трубку, при этом срабатывает рычажной переключатель 9 и кратковременно нажимает на55 линейный ключ 7 управления, который выполнен в виде кнопочного выключателя, совмещенного с ключом сброса. При этом заряжается конденсатор

11 и включается тринистор l, и насыщается транзистор 2, а вызывное напряжение прекращает действовать. ,Светодиод 16 горит ровным светом и абонент концентратора может вести разговор с абонентом АТС °

Удержание абонента ATC. 65

При необходимости абонент концентратора может взять абонента ATC на удержание.

Для этого необходимо кратковременно включить второй удерживающий элемент 4, который выполнен в виде кнопочного выключателя. При этом напряжение с конденсатора ll через контакты второго удерживающего элемента (кнопки) поступит на . управляющий электрод тринистора 3 и откроет его, а тринистор 1 и транзистор 2 закроются и конденсатор 11 разрядится через открытый тринистор 3 °

Светодиод 16 продолжает гореть ровным светом. После этого абонент концентратора может аналогичным образом ответить вызываемому абоненту ATC по второй телефонной линии или сам вызвать требуемого абонента.

Для возвращения к абоненту, взятому на удержание, надо произвести отбой с вторым абонентом и снова на.жать кратковременно на линейный ключ 7 управления, орган управления которого совмещен.с органом управления ключа 8 сброса.. При этом кратковременно разрывается цепь удержания, т.е. тринистор 3 выключается, а тринистор 1 и транзистор 2 включаются аналогично вышеописанному.

Можно продолжать разговор.

Отбой.

Для отбоя достаточно положить телефонную трубку на рычажный переключатель 9. При этом разговорный блок 6 отключается от проводов 18 телефонной линии путем размыкаиия замыкающих контактов рычажного переключателя 9, а конденсатор 11 раз.Ряжается через размыкающие контакты рычажного переключателя 9 и второй резистор 13 ° Тринистор 1 и транзистор 2 закрываются и приборы АТС уходят в отбой.

Выход абонента концентратора на

ATC.

Для занятия ATC необходимо снять телефонную трубку и кратковременно нажать линейный ключ 7 .управления .

При этом разговорный блок 6 подключается к проводам 18 телефонной линии.

Набор номера ATC.

Во время набора номеРа цепь, cîå. диняющая разговорный блок 6 с проводами телефонной линии, размыкается в такт импульсам набора номера.

Для того, чтобы во время размыкания указанной цепи тринистор 1 и транзистор 2 ие выключались, служат конденсатор ll и третий и четвертый резисторы 14 и 15 °

Конденсатор при этом подзаряжается через диод 10 в течение длительности импульса, соответствующей замк1070705

Составитель A.Оснповнч

Техред В.Далекорей Корректор A.Äçÿòêî

Редактор П.Макаревич

Заказ 11704/54 . Тираж 635 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ПНП Патент, r. Ужгород, ул. Проектная, 4 нутому состоянию этой цепи. После набора камера, тринистор 1 и транзистор 2 находятся в проводящем: состоянии и при ответе абонента АТС, можно вести разговор. Отбой аналогичен вышеописанному.

7аким образом, питание линейного комплекта концентратора телефонных линий осуществляется не от автономных источников вторичного электропитания, а непосредственно

I от телефонной линии. Коммутация же цепи, соединяющей провода телефонной линии 18 с разговорным блоком б, осуществляется линейными переключателями - тринистором 1 и транзистором 2, что позволило повысить. надежность и качество связи, а все устройство разместить в корпусе обычного телефонного аппарата. При этом экономится материал и .снижает10 ся себестоимость устройства.
