Пневмосепаратор сыпучего материала
Иллюстрации
Реферат
ПНЕВМОСЕПАРАТОР СЫПУЧЕГО МАТЕРИАЛА по авт. св. № 939134, отличающийся тем, что, с целью повы111ения эффективности процесса сепарации, приспособление для порционной подачи сыпучего материала установлено над вертикальным трубопроводом, а разгрузочная кромка это-го приспособления расположена в средней части поперечного сечения трубопровода. 1со 00
СОКИ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВ ГОРСКОМЪ СВИД =ТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 939134 (21) 3510996/30-15 (22) 11.11.82 (46) 07.02.84. Бюл. № 5 (72) Ю. В, Шалагинов (71) Алтайский политехнический институт .-им. И. И. Ползунова (53) 631.362.36 (088.8) (56) 1. Авторское свидетельство СССР № 939134, кл. В 07 В 4/02, 1980.
„„SU„„1 13 0 А, 58 В 07 В 4 02 А 01 F 12 44 (54) (57) ПНЕВМОСЕПАРАТОР СЫПУЧЕГО МАТЕРИАЛА по авт. св. № 939134, отличающийся тем, что, с целью повышения эффективности процесса сепарации, приспособление для порционной подачи сыпучего материала установлено над вертикальным трубопроводом, а разгрузочная кромка этого приспособления расположена в средней части поперечного сечения трубопровода.
Ю
СЮ
М
1071330
Составитель И. Кольцов
Редактор М. Келемеш Техред И. Верес Корректор M. Шароши
Заказ 11532/5 Тираж 593 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Изобретение относится к области разделения сыпучих материалов, и может быть использовано в сельском хозяйстве и зерноперерабатывающей промышленности для очистки и сортирования зерна.
По основному авт. св. № 939134 известен пневмосепаратор сыпучего материала, содержащий сепарирующую камеру невертикального воздушного потока с выходными отверстиями для фракций, питатель исходного материала, соединенный с сепарирующей камерой посредством трубопровода, а также имеющую отсасывающий вентилятор осадочную камеру, причем трубопровод расположеи вертикально и в верхней части сообщен с осадочной камерой, а питатель имеет приспособление для порционной подачи сыпучего материала (1).
Недостатком этого устройства является низкая эффективность процесса сепарации, обусловленная тем, что, во-первых, боковая подача исходного материала в вертикальный трубопровод приводит к неравномерному распределению материала по сечению трубопровода, а во-вторых, взаимное расположение питателя, трубопровода и осадочной камеры таково, что воздух воздействует на материал на небольшом участкеЭто приводит к тому, что эффект расслоения материала в вертикальном трубопроводе оказывается недостаточным для высококачественного интенсивного разделения материала в сепарирующей камере.
Цель изобретения — повышение эффективности процесса сепарации.
Указанная цель достигается тем, что в пневмосепараторе приспособление для порционной подачи сыпучего материала установлено над вертикальным трубопроводом, а разгрузочная кромка этого приспособления расположена в средней части поперечного сечения трубопровода.

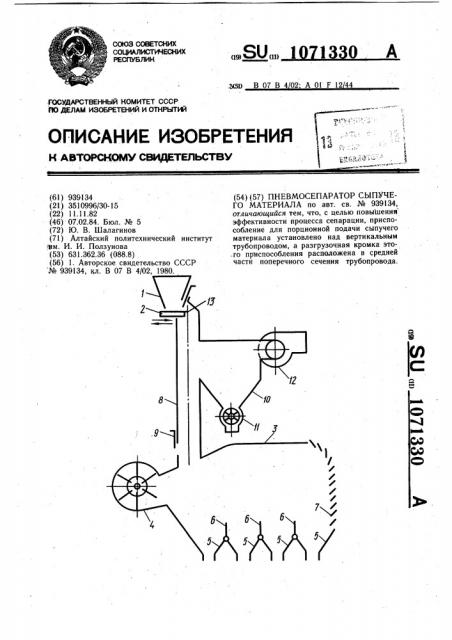

На чертеже представлена принципиальная схема предлагаемого пневмосепаратора.
Пневмосепаратор содержит питатель, включающий бункер 1 и при способление 2
30 для порционной подачи исходного материала, сепарирующую камеру 3, сообщенную с нагнетательным вентилятором 4 и имеющую выпускные воронки 5 с выходными отверстиями для фракций и регулировочными щитками 6, а также жалюзийную стенку 7. Между питателем и камерой 3 установлен вертикальный трубопровод 8, имеющий в нижней части заслонку 9, а в верхней части сообщенный с осадочной камерой
10, снабженной герметизирующим приспособлением 11 и соединенном с отсасывающим вентилятором 12. Приспособление 2 установлено над трубопроводом 8, а его разгрузочная кромка 13 расположена в средней части поперечного сечения трубопровода.
Пчевмосепаратор работает следующим образом.
Исходный материал подают в бункер 1, откуда он приспособлением 2 подается в трубопровод 8, где под действием потока воздуха, создаваемого вентилятором 12, расслаивается. Количество воздуха, поступающее в трубопровод 8, можно регулировать заслонкой 9. Легкие частицы, выносимые из трубопровода вверх, осаждаются в камере 10 и выводятся за пределы устройства приспособлением 11. Из трубопровода 8 материал поступает в камеру 3, где под действием потока воздуха от вентилятора 4 рассеивается в зависимости от аэродинамических свойств частиц по выпускным воронкам 5.
Соотношение фракций разделенного материала можно изменять с помощью поворота щитков 6. Отработанный воздух выходит через стенку 7.
Применение изобретения обеспечивает более равномерное распределение материала по сечению трубопровода и позволяет увеличить высоту его рабочей зоны практически без увеличения общей высоты. Это улучшает расслбение материала и приводит к интенсификации работы сепаратора.
При этом повышается эффективность процесса сепарации.
