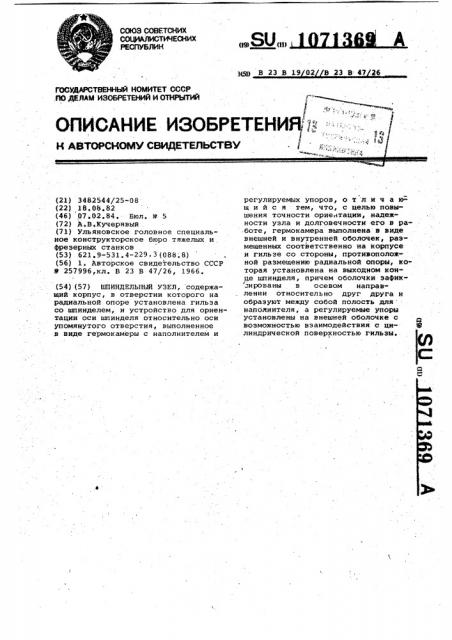

ШПИНДЕЛЬНЫЙ УЗЕЛ, содержащий корпус, в отверстии которого на радиальной опоре установлена гильза со шпинделем, и устройство для ориентации оси шпинделя относительно оси упомянутого отверстия, выполненное в виде гермокамёры с наполнителем и регулируемых упоров, отличающийся тем, что, с целью повышения точности ориентации, надежности узла и долговечности его в ра .боте, гермокамера выполнена в виде внешней и внутренней оболочек, размещенных соответственно на корпусе и гильзе со стороны, противоположной размещению радиальной опоры, которая установлена на выходном конце шпинделя, причем оболочки зафик лированы в осевом направлении относительно друг друга и образуют между собой полость для наполнителя, а регулируемые упоры установлены на внешней оболочке с i возможностью взаимодействия с цилиндрической поверхностью гильзы. (Л
()9) (И) СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
Г.
ОПИСАНИЕ ИЗОБРЕТЕНИЯ,".:
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУЮ(1
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
FO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ (21) 3482544/25-08 (22) 1 &. 08. 82 (46) 07.02.84. Вюл. )) 5 (72) A.В.Кучерявый (71) Ульяновское головное специальное конструкторское бюро тяжелых и фрезерных станков (53) 621.9-531.4-229.3(088,8) (56) 1. Авторское свидетельство СССР
Р 257996,кл. В 23 В 47/26, 1966. (54)(57) ШПИНДЕЛЬИЬ)й УЗЕЛ, содержащий корпус, в отверстии которого на радиальной опоре установлена гильза со шпинделем, и устройство для ориентации оси шпинделя относительно оси упомянутого отверстия., выполненное в виде гермокамеры с наполнителем и
1(5Р В 23 B 19 02 В 23 В 47 .2á регулируемых упоров, о т л и ч а юшийся тем, что, с целью повышения точности ориентации, надежности узла и долговечности его и ра.боте, гермокамера выполнена в виде внешней и внутренней оболочек, размещенных соответственно на корпусе и гильзе со стороны, противоположной размещению радиальной опоры, которая установлена на выходном конце шпинделя, причем оболочки вафик«
=ированы в осевом направлении относительно друг друга и образуют между собой полость для наполнителя, а регулируемые упоры установлены на внешней оболочке с возможностью взаимодействия с цилиндрической поверхностью гильзы.
1071369
Изобретение относится к станкостроению, в частности к шпиндельным узлам, где требуется высокая точность обработки деталей.
Известны шпиндельные узлы, содержащие корпус, в отверстии которого 5 на радиальной опоре установлена гильза со шпинделем, и устройство для ориентации оси шпинделя отно-. сительно оси упомянутого отверстия, выполненное в виде гермокамеры с на- 1О полнителем и регулируемых упоров jk) .
Известные узлы характеризуются недостаточной точностью ориентации шпинделя и сравнительно низкой надежностью и долговечностью в работе.
Цель изобретения — повышение точности ориентации, надежности и долговечности его в работе.
Указанная цель достигается тем, что в шпиндельном узле, содержащем корпус, в отверстии которого на радиальной опоре установлена гильза со шпинделем, и устройство для ориентации оси шпинделя относительно оси . упомянутого отверстия, выполненное в виде гермокамеры с наполнителем и регулируемых упоров, гермокамера выполнена в виде внешней и внутренней оболочек, размещенных соответственно на корнусе и гильзе со стороны, противоположной размещению радиальной опоры, которая установлена на выходном конце шпинделя, причем оболочки зафиксированы в осевом направлении относительно друг друга 35 и образуют между собой полость для наполнителя, а регулируемые упоры ус: тановлены на внешней оболочке с возможностью взаимодействия с цилиндрической поверхностью гильзы. 40
Такое выполнение шпиндельного узла позволяет точно ориентировать ось шпинделя, что повышает точность и долговечность. работы всего узла.
На Фиг. 1 изображено устройство, разрез; на фиг. 2 — гермокамера, образованная при смещении оси шпинделя с положения 0 в положение. 01 в зоне задней опоры. .В корпусе 1 установлена гильза 2, которая прижата буртом 3 к торцу корпуса l с помощью фланца 4 и винтов 5,, В гильзе 2 смонтирован шпиндель 6 на подшипниках 7 и 8 в передней опоре и подшипнике 9 в задней опоре.
Для выбора зазора в осевом и радиальном направлениях в передней опо« ре.предусмотрена втулка 10 и гайка 11, а также втулка 12 с компенса- 60 ,тором 13, упирающимся s торец головки шпинделя 6, Радиальный подшипник 7 и упорный подшипник 8 закреплены в гильзе с помощью фланца 14 и винтов 15. 65
В передней опоре гильза 2 центрируется в отверстии 16 корпуса 1.
Для выбора зазора в подшипнике 9 в задней опоре предусмотрены гайки 17 и втулка 18, а для снятия подшипника с конусной шейки шпинделя-гайка 19 и втулка 20.
Наружное кольцо подшипника 9 в гильзе 2 закреплено с помощью стопорного кольца 21.
Устройство для ориентации оси шпинделя относительно оси отверстия 16 корпуса 1 выполнено в виде гермокамеры 22, состоящей из внешней 23 и внутренней 24 оболочек, размещенных соответственно на корпусе l и наружном диаметре гильзы 2 со стороны, противоположной размещению радиальной опоры выходного конца шпинделя. Причем внутренняя оболочка зафиксирована от осевого перемещения относительно внешней оболочки 23 кольцом 25 и стопорным кольцом 26.. Для выставки гильзы при.ориентации оси шпинделя пре- дусмотрены регулируемые упоры 27 с контргайками 28;
Для нагнетания композиции в гермокамеру имеется коническое реэьбовое отверстие so внешней оболочке 23, закрытое пробкой 29.
Ориентация оси шпинделя производится следующим образом.
Гильза 2 собирается со шпинделем 6 и всеми другими расположенными на нем деталями. Перед установкой гильзы 2 в корпус 1 выполняется регулировка подшипников 7,8 и 9 с помощью деталей 10, 11 и 17, 18, Этим создается предварительный натяг для обес,печения необходимой точности вращения шпинделя в гильзе.
Гильзу 2 вставляют в центрирующее отверстие 16 корпуса 1 так, чтобы гильза была прижата буртом к его торцу, и закрепляют фланцем 4 и винтами 5.
Гермокамеру в сборе устанавливают таким образом, что внеШняя оболочка 23 центрируется в отверстии корпуса k, внутренняя оболочка 24 — по диаметру гильзы, а упоры 27 выворачивают так, чтобы оии ие касались наружного диаметра гильзы 2. Ось шпинделя 6 занимает в пространстве положение 0 -0 .
С помощью регулируемых упоров 27 ось шпинделя ориентируют относительно заданной базовой поверхности с необходимой точностью, при этом происходит выбор зазора между наружной поверхностью гильзы 2 и отверстием
«орпуса l,,т.е. создается дополнительный натяг. Затем положение упоров 27 фиксируют контргайками 28, ось шпинделя при этом переориентируется в положение 0 -0 ..
Переориентация оси шпинделя .проис ходит за счет деформации гильзы 2
1071369 ой Такое выполнение устройства позволяет повысить точность ориентао- ции оси шпинделя с помощью простых он- средств., что увеличивает долговечность и надежность работы узла в целом. юI
77 18
27
23
22 с корпусом 1. Причем небольшие переме. щения бурта гильзы вызывают смещение противоположного конца гильзы от первоначального расположения оси на величину тем большую, чем больше расстояние между опорами гильзы. Верхний конец гильзы 2- выполнен с ослабленным сечением, что оказывает пружи. нящее действие на регулируемые опоры б
Через отверстие, закрытое проб- 10 кой 29, в гермокамеру нагнетается под давлением композиция, выполненная иэ полимерных материалов на базе эпокаидиых смол холодного отверждения с металлическим наполнителем.
При этом создается такое давление, при котором выбираются все зазоры в сопряжениях деталей 1., 2, 23 и 24 в радиальном направлении н создается натяг.
В процессе затверждения композиции можно производить подрегулировку и окончательную выверку положения шпинделя относительно заданн базовой поверхности.
Через несколько часов происх дит отверждение композиции и ок .чательная ориентация шпинделя в пространстве.
Демонтаж и последующая переориентация оси шпинделя производится следующим образом.
Отжимают контргайки 28 и вывинчивают упоры 27. Гермокамеру снимают с гильзы 2 с одновременной выпрессовкой ее иэ отверстия корпуса 1;
Вынимают стопорное кольцо 26 и кольцо 25. Брикет композиции удаляют из камеры 22. Гермокамеру вновь устанавливают на место, внутренние поверх-. ности ее очищают, обезжиривают и смазывают тонким слоем, например .кремний-органического вазелина ти,па КВ-3/14 ГОСТ 15975-70) для изо" ляции от взаимодействия композиции с металлическими поверхностями деталей 23 и 24.
Это облегчает в последствии извлечение брикета иэ камеры 22 для повторного ее заполнения. Дальнейшие действия осуществляются в выше изложенном порядке.
1071369
