Делительное устройство

Делительное устройство

Иллюстрации

Показать все

Реферат



1. ДЕЛИТЕЛЬНОЕ УСТРОЙСТВО , содержащее делительный диск, на котором расположены группы установочных пазов, выполненных с круговой асимметри-. ей, и установленный с возможностью осевого перемещения и поворота вокруг продольной оси, нормальной к рабочей поверхности делительного диска, подпружиненный фиксатор, форма рабочей части которого соответствует форме установочных пазов делительного диска, отличающееся тем, что, с целью расщирения технологических возможностей , каждая из групп установочных пазов делительного диска выполнена с различными угловыми координатами, совпадающими с координатами одной из угловых установок фиксатора. 2.Устройство п. п1, отличающееся тем, что рабочая часть делительного диска и торец рабочей части фиксатора выполнены контактирующими по плоской поверхности. 3.Устройство п. п 1, отличающееся тем, что рабочая часть делительного диска и торец рабочей части фиксатора выполнены контактирующими по сферической поверхности .

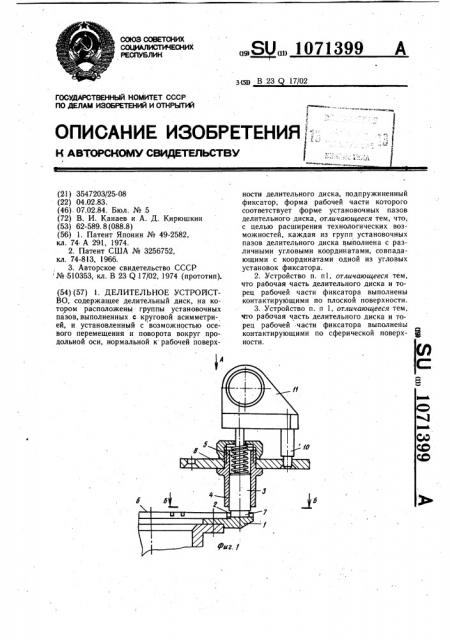

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,Я) „„1071399

g g В 23 17/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ;:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н AB ГОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3547203/25-08 (22) 04.02.83. (46). 07.02.84. Бюл. № .5 (72) В. И. Канаев и А. Д. Кирюшкин (53) 62-589. 8 (088.8) (56) 1. Патент Японии № 49-2582, кл. 74 А 291, 1974.

2. Патент США № 3256752, кл. 74-813, 1966.

3. Авторское свидетельство СССР № 510353, кл. В 23 Q 17/02, 1974 (прототип). (54) (57) 1. ДЕЛИТЕЛЬНОЕ УСТРОИСТВО, содержащее делительный диск, на котором расположены группы установочных пазов, выполненных с круговой асимметрией, и установленный с возможностью осевого перемещения и поворота вокруг продольной оси, нормальной к рабочей поверхности делительного диска, подпружиненный фиксатор, форма рабочей части которого соответствует форме установочных пазов делительного диска, отличающееся тем, что; с целью расширения технологических возможностей, каждая из групп установочных пазов делительного диска выполнена с различными угловыми координатами, совпадающими с координатами одной из угловых установок фиксатора.

2. Устройство п. п1, отличающееся тем, что рабочая часть делительного диска и торец рабочей части фиксатора выполнены контактирующими по плоской поверхности.

3. Устройство п. п 1, отличающееся тем, что рабочая часть делительного диска и торец рабочей части фиксатора выполнены контактирующими по сферической поверх- @ ности.

1071399

Изобретение относится к станкостроению, в частности к. поворотно-делительным механизмам и может быть использовано в делительных устройствах в различных отраслях машиностроения.

Известно делительное устройство, выполненное с большим числом установочных отверстий, расположенных с различным шагом в многочисленных рядах по периферии делительного диска, и большим количеством установочных штифтов, имеющих возможность контактировать с установочными отверстиями (1).

Недостатком этого устройства является высокая сложность конструкции, которая обусловлена наличием многочисленных рядов установочных отверстий, большого числа установочных штифтов, перемещаемых сложным приводом, большого числа шестерен периодической круговой подачи, собачек для периодического поворота стола, которые закреплены на шестернях периодической круговой подачи, переключателях шестерен, цепи управления перемещением установочных штифтов и т.д. Повышенная сложность этого устройства вызвана тем, что использованные в нем технические решения не обеспечивают размещение в пределах одного ряда установочных отверстий стола таких комбинаций (программ), установочные отверстия которых частично совмещаются друг с другом.

Известно делительное устройство, содержащее делительный диск,на плоской торцовой поверхности которого выполнено несколько групп радиальных прорезей, причем прорези первой группы, имеют наибольшую длину, а каждая последующая группа прорезей короче предыдущей, при этом толкатель стопора установлен с возможностью перемещения в радиальном направлении (2).

Недостатком этого устройства является невозможность с его помощью деления окружности по независящим друг от друга программ (группам радиальных прорезей), так как особенности использованного технического решения таковы, что каждая предыдущая программа является составной частью последующей.

Известно также делительное устройство, содержащее делительный диск, на котором расположены группы установочных пазов, выполненных с круговой асимметрией,. и установленный с возможностью осевого перемещения и поворота вокруг своей оси, нормальной к рабочей поверхности делительного диска, подпружиненный фиксатор, форма рабочей поверхности которого соответствует форме установочных пазов делительного диска (3)..

Недостатками этого делительного устройства являются невозможность осуществления деления более чем по двум видам программ и по независимым друг от друга программам, так как установочные пазы, входящие в состав одной программы деления,являются составной частью другой программы.

Цель изобретения — расширение технологических возможностей.

Поставленная цель достигается тем, что в делительном устройстве, имеющем делительный диск, на котором расположены группы установочных пазов, выполненных с круговой асимметрией, и установленной с воз<0 можностью осевого перемещения и установочного поворота вокруг продольной оси, нормальной к рабочей поверхности делительного диска, подпружиненный фиксатор, форма рабочей части которого соответствует форме установочных пазов делительного диска, каждая из групп установочных пазов последнего выполнена с различными угловыми координатами, совпадающими с координатами одной из угловых установок фиксатора.

При этом рабочая часть делительного диска и торец рабочей части фиксатора могут быть выполнены контактирующими по плоской или сферической поверхностям.

На фиг. 1 схематически изображено предлагаемое устройство, общий вид; разрез; на фиг. 2 — вид А на фиг. 1; на фиг. 3— сечение Б-Б на фиг. 1 (размещение установочных пазов, обеспечивающих деление окружности по двум программам); на фиг. 4 и 5 — исполнение установочного паза делительного диска, варианты; на фиг. 6 — исполнение устройства, вариант.

Устройство содержит делительный диск 1, на котором расположены группы установочных пазов 2, выполненных с круговой асимметрией, например, в виде плоской щели со

35 смещением относительно продольной оси фиксатора 3.

Фиксатор З,установленный в корпусе 4 с возможностью осевого перемещения под действием пружины 5 и установочного поворота вокруг продольной оси, нормальной по40 верхности рабочей части. 6 делительного диска 1, выполненной, например, плоской, имеет рабочую часть 7, по форме соответствующей форме установочных пазов делительного диска 1,и имеет, например, плоский торец.

4 Для обеспечения угловых установок фиксатора 3 в пластине 8 выполнены маркированные установочные отверстия 9, с которыми взаимодействует установочный штифт

10 рукоятки 11 фиксатора 3, а каждая из групп установочных пазов 2 делительного диска 1 имеет различную угловую ориентацию относительно. продольной оси фиксатора 3, соответствующую угловой ориентации одной из его установочных позиций.

Форма установочных пазов 2 делительу ного диска 1, приведенная в предлагаемом устройстве в качестве примера, является одним из вариантов исполнения. Возможны и другие варианты, например, в виде клино1071399

3 вой щели (фиг. 4), в виде плоской щели, одним из своих концов переходящей в отверстие (фиг. 5) и т.п.

Возможен и второй вариант исполнения устройства (фиг. 6), который отличается от указанного тем, что рабочая часть 6 делительного диска 1 выполнена в виде части выпуклой сферы, центр которой располагается на оси его вращения, а торец рабочей части 7 фиксатора 3 выполнен в виде части вогнутой сферы, контактирующей с рабочей частью 6 делительного диска 1 всей своей поверхностью. Причем, продольная ось фиксатора 3 как и в первом варианте нормальна поверхности (сферической) рабочей части 6 делительного диска 1.

Устройство работает следующим обра- 15 зом.

Для выбора требуемой программы деления фиксатор 3 при помощи рукоятки 11 от- водят от делительного диска 1 до потери контакта штифта 10 с одним из установочных отверстий 9, соответствующим предыдущей программе деления. После этого разворотом рукоятки 11 установочный штифт

10 совмещают с одним из установочных отверстий 9,соответствующих требуемой программе деления. При этом фиксатор 3 за- gg нимает положение, при котором его угловая ориентация соответствует угловой ориентации группы установочных пазов 2 требуемой программы деления. Фиксатор 3 под действием пружины 5 торцом своей рабочей части 7 входит в контакт с рабочей ча- ЭО стью 6 делительного диска 1.

При повороте делительного диска 1 фиксатор 3 скользит по поверхности рабочей части 6 делительного диска 1, пропуская установочные пазы 2, имеющие угловую З5 ориентацию отличную от угловой ориентации фиксатора 3, до попадания его рабочей части 7 в ближайший установочный паз 2, входящий в состав группы пазов требуемой ро раммы деления. В зафиксированнЬм 40 положении делительного диска 1 выполняют технологическую операцию, а затем для дальнейшего деления в пределах заданной программы фиксатор 3 каждый раз отводят от рабочей части 6 делительного диска 1 на величину, исключающую потерю контак- 45 та установочного штифта 10 с выбранным установочным отверстием 9.

Применение предлагаемого устройства по сравнению с известным обеспечивает значительное увеличение числа программ деления без переналадок. В пределах одного делительного диска могут быть совмещены программы деления, независимые друг от друга как по количеству позиций, так и по равномерности шага деления.

Это дает возможность сократить вспомогательное время при выполнении технологических операций, связанных с делением, и открывает дополнительные возможности их автоматизации.

Выполнение каждой из групп установочных пазов делительного диска с различными угловыми координатами дает возможность в случае совпадения делительных позиций различных программ деления обеспечить полную взаимную независимость последних.

Совпадение угловых координат каждой из групп установочных пазов с одной из угловых установок фиксатора обеспечивает выбор требуемой программы деления из их множества простым установочным разворотом фиксатора.

Выполнение рабочей части делительного диска и торца рабочей части фиксатора контактирующими по плоской поверхности обеспечивает возможность беспрепятственного скольжения фиксатора при различных его угловых установках по поверхности рабочей части делительного диска, минуя установочные пазы, угловая ориентация которых отлична от его собственной, до заладания в ближайший установочный паз заданной программы деления, угловая ориентация которого совпадает с ориентацией фиксатора.

Выполнение рабочей части делительного диска и торца рабочей части фиксатора контактирующими по сферической поверхности также обеспечивает беспрепятственное скольжение фиксатора по поверхности рабочей части делительного диска, минуя любые установочные пазы, кроме входящих в состав заданной программы деления, и дополнительно обеспечивает возможность размещения фиксатора под любым произвольным углом к оси вращения делительного диска, что расширяет компоновочные возвожности технического решения при создании делительных механизмов.

1071399

Фиг. Г

Фиг. У

1071399

Раг. 7

Фиг. 9
