Реферат



1. РАБОЧИЙ ОРГАН СУЧКОРЕЗНОЙ МАШИНЫ, содержащий корпус с последовательно расположенными криволинейным передним и задним ножами, отличающийся тем, что, с целью повыиения производительное-: ти и качества прольшшвания древесины , Подлежащей сплаву, корпус снабжен кронштейном, на котором консольно смонтирован задний нож. 2.Рабочий орган по п. 1, о тл и ч а га щ и и с я тем, что режущая KpONnca заднего ножа расположена под углом к направлению подачи, при этом расстояние между свободным концом заднего ножа и корпусом больше расстояния между этими элементами в зоне консольного крепления заднего ножа. 3.Рабочий орган по п. 1, отличающийся тем, что режущая кромка заднего ножа выполнена криволинейной. ш 4.Рабочий орган по п. 1, отличающийся тем, что меуцзу . кронштейном и задним ножом установлены регулировочные прокладки. 5.Рабочий орган по п. 1, отличающийся тем, что задняя грань заднего ножа расположена под углом к направлен11ю подачи дерева . INS

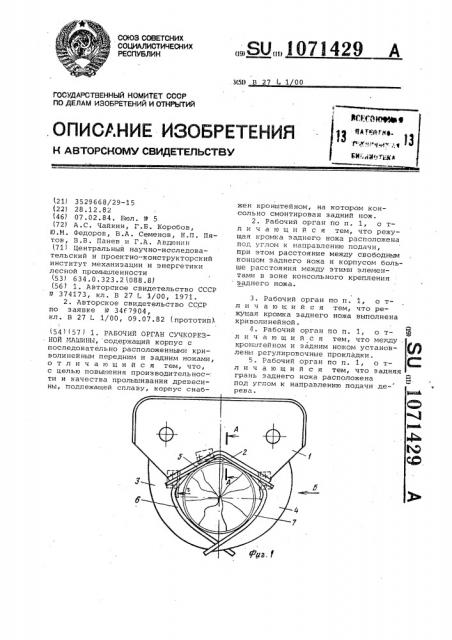

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(51) В 27 (1 00

ГОСУДАРСТНЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ . ОПИОР.НИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Юо. ГОН)ФЩ Ф

i ЯА Tyg-r ,,;„„... 13

Ви) 4!Иггта(М (21) 3529668/29-15 (22) 28.12.82 (46) 07.02.84. Бюл. Р 5 (72) А.С. Чайкин, Г.Б. Коробов, Ю.М. 4>едоров, В.A. ©CеeмMеeнHов, Н.П . Пятов, В В. Панев и Г A. Авдюнин (71) Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промьгшлеыности (53) 634.0.323.2(088.8) (56) 1. Авторское свидетельство СССР

Р 3741?3, кл. В 27 ). 1/00, 1971.

2. Авторское свидетельство СССР по заявке Р 346?904, кл . В 27 L 1/00, 09 .07.82 (прототип). (54 ) (57 ) 1 . РАБОЧИЙ ОРГАН СУЧКОРЕЗНОЙ г4АШИБЫ, содержащий корпус с последовательно расположенными криволинейным передним и заднигл ножами, отличающийся тем, что, с целью повышения производительнос-: ти и качества пролышивания древесины, подлежащей сплаву, корпус снаб„„su„„1О71429 А жен кронштейном, на котором консольно смонтирован задний нож.

2. Рабочий орган по п. 1, о тл и ч а ю шийся тем, что режущая кромка заднего ножа расположена под углом к направлению подачи, при этом расстояние между свободным концом заднего ножа и корпусом больше расстояния между этими элементами в зоне консольного крепления заднего ножа.

3. Рабочий орган по п. 1, о тл и ч а ю шийся тем, что режущая кромка заднего ножа выполнена криволинейной.

4. Рабочий орган по п. 1, о тл и ч а ю шийся тем, что между .

KpoHUòåéíoì и задним ножом установлены регулировочные прокладки.

5. Рабочий орган по п. 1, о тл и ч а ю шийся тем, что задняя грань заднего ножа расположена под углом к направленню подачи де-* рева.

1071429

Изобретение относится к рабочим органам машин для обрезки сучьев и может быть использовано в лесной промышленности.

Известен рабочий орган сучкореэ ного станка протяжного действия, в котором рабочий орган включает корпус с двумя последовательно расположенными ножами, причем задний нож выполнен гибким (13.

Такая конструкция рабочего органа 1О имеет следуюцие недостатки . Затруднен отвод обрезаемой древесины иэпод гибкого ножа из-эа его прогиба; в качестве пролысочного устройства гибкий нож вообще не годится из-за 15 большой площади пролышивания.

Кроме того, сложно обеспечить прочность ножа, так как чтобы нож был гибким, он должен быть тонким, а тонкому ножу трудно придать проч- 7О ностные свойства. ,Известен также рабочий орган суч. корезной машины, содержащий корпус с последовательно расположенными криволинейным передним и задним ножами (2 J.

Недостатками этого рабочего органа являются низкое качество пролышивания и низкая производительность.

Цель изобретения — повышение проЗО изводительности и качества пролышивания древесины, подлежащей сплаву.

Цель достигается тем, что в рабочем органе сучкорезкой машины корпус снабжен кронштейном, на котором консольно смонтирован задний нож для обрезки сучьев.

Режущая кромка заднего ножа расположена под углом к направлению подачи, при этом расстояние между 4О свободныгл концом заднего ножа и корпусом больше расстояния между этими элементами в зоне консольного крепления заднего ножа.

Кроме того, режущая кромка эад- 45 него ножа выполнена криволинейной.

Между кронштейном и заднигл ножом установлены регулировочные прокладки.

Причем з адняя грань заднего ножа расположена под углом к направ- 5О лению подачи дерева.

На фиг. 1 изображено устройство для обрезки сучьев с предложенным рабочим органом, вид спереди; на фиг. 2 — то же, в момент обрезки сучьев и частичного снятия коры; на фиг. 3 — разрез А-А на фиг. 1; на фиг. 4 — вид Б на фиг. 1.

На основании 1 устройства для обрезки сучьев (фиг. 1) закреплен корпус 2. Корпуса 3 и 4 закреплены на основании поворотно. На резцедержателях закреплены передние ножи

5, 6 и 7, режущие кромки которых расположены в трех параллельньх плоскостях. На каждом разцедержателе с помощью. кронштейна 9 (см. фиг. 3 ) закреплен задний нож 8 для частичного снятия коры. Режущая кромка ножа 8 ниже опорной поверхности ножа 7 (то же относится и к ножам

5 и 6) и регулируется прокладками

10. Конструкция может быть выполнена и без кронштейна. В этом случае форгла ножа 8 будет несколько сложнее (нож 8 и кронштейн 9 выполняются в одной детали ).

Задняя грань ножа 8 расположена под углом о . к направлению подачи дерева (фиг. 3), что улучшает копирование кривизны ствола обрабатываемого дерева. Контактирующая часть ножа 8 может быть вогнутой с направлением радиуса г изгиба к продольной оси симметрии устройства для по-., вышения качества снятия коры (фиг.1), а для лучшего слива окариваемой стружки нож 8 может быть выполнен с режущей кромкой, расположенной под углом к направлению подачи дерева (фиг. 4).

Устройство работает следующим образом.

Обрабатываемое дерево подвижными передними ножами 6 и 7 (фиг. 1) прижимается к верхнему переднему ножу

5 и протаскивается через них. При обработке крупнь)х диаметров дерева происходит лишь обрезка сучьев и зачистка пеньков ножами 8, так как ножи 8 расположены на изгибах ножей

5, б, 7 и коры пока не касаются. С уменьшением диаметра дерева примерно до 14 см ножи 8 начинают срезать кору (фиг. 2) и срезают ее лентами до самой вершины. При этом нож 7 не столкнется с ножом 8, установленным за ножом 5, так как конструктивно не дойдет до него ввиду того, что по ГОСТУ сучкорезные ножи должны, обрезать сучья на стволе диаметром более б см. По той же причине не произойдет и столкновения остальных ножей.

Предложенный рабочий орган позволит повысить качество пролыски и повысить производительность за счет исключения забивания корой .

1071429

/Ь,аа

Составитель A.Êîíäðàòþê

РеДактоР М.БанДУРа ТехРеД Л.Мартяшова Корректор М.Шароши

Тираж 487 Подписное

ВНИИПИ -Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 20/10

Щае/вк юмд

Фиг. Ю

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
