Реферат



ЛИТЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛИМЕРНЫХ ИЗДЕЛИЙ С ПОДНУТРЕНИЯМИ , содержшаая неподвижную литниковую плиту с наклонными колонками, раздвижные полуматрицы, установленные на промежуточной плите, подпружиненные фиксаторы и выталкивающую систему, отличающаяся тем, что, с целью повышения надежности и долговечности формы, каждый фиксатор выполнен в виде установленного в полуматрице подпружиненного стержня и шарнирно соединенного с ним рычага, взаимодействующего свободньги концом с наклонной колонкой. W С 4i 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСЙУБЛИН (19) (И) 3(50 В 29 С 5/00 В 29 C» y 14

»

1 l (», 1 . - » в

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,1 :

И ABT0PCHOMV СВИДЕТЕЛЬСТВУ ! !

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3493775/23-05 (22) 14.07.82 (46) 07.02.84. Бюл. Ю 5 (72) P.t0.Êàðìàçà, Л.П.Коробов

В

:н А.К.Марцинкявичус (71} Вильнюсский завод пластмассовых изделий (53) 678.057.74(088.8) (56) 1. Авторское свидетельство СССР

М 585991, кл. В 29 С 5/00, 1974.

2. Авторское свидетельство СССР

»» 596456, кл. В 29 С 5/00, 1976. (54)(57) ЛИТЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВ-1

ЛЕНИЯ ПОЛИМЕРНЫХ ИЗДЕЛИИ С ПОДНУТРЕНИЯМИ, содержащая неподвижную литникавую плиту с наклонными колонками, раздвижные полуматрицы, установленные на промежуточной плите, подпружиненные фиксаторы и выталкивазацую систему, о т л и ч а ю щ а .я с я тем, что, с целью повькаения надежности и долговечности Формы, каждый фиксатор выполнен в виде установленного в полуматрице подпружиненного стержня и шарнирно соединенного с ним рычага, взаимодействующего свободным концом с наклонной колонкой.

1071441

Изобретение относится к переработке пластмасс и может быть использовано в литьевых формах для изготовления полмерных изделий с поднутреннями.

Известна литьевая форма для изготовления полимерных изделий с поднутрениями, содержащая неподвижную литниковую плиту, раздвижные полуматрицы, установленные на промежуточной плите, и наклонные колонки, размещенные в пазах полуматриц и закрепленные на плите пуансонов 13, Однако известная литьевая форма не может быть использована для изготовления деталей с большими под- 15 нутрениями в связи с тем, что при разъеме формы наклонные колонки выходят из лазов раздвижных полуматриц» что снижает надежность работы формы.

Наиболее близкой по техническому 7О решению к предложенной является литьевая форма для изготовления полимерных изделий с поднутрениями, содержащая неподвижную литниковую плиту с наклонными колонками, раздвижные по- 25 луматрицы, установленные на промежуточной плите, подпружи жнные фиксаторы н выталкивающую систему С2 1.

Подпружиненные фиксаторы установ лены в промежуточной плите и входят в пазы полуматрицы. В момент разъема формы полуматрицы при выведении из фиксированного положения преодолевают силы трения подпружиненного фик->, сатора, что вызывает интенсивный износ фиксатора и контактирующих поверхностей полуматриц и снижает надежность.

Целью изобретения является повышение надежности и долговечности формы. 40

Поставленная цель достигается тем, что в литьевой форме для изготовления полимерных изделий с поднутрениями, содержащей неподвижную литии- 45 ковую плиту с наклонными колонками, раздвижные полуматрицы, установленные на промежуточной плите, подпружиненные фиксаторы и выталкивающую систему, каждый фиксатор выполнен и виде ц» установленного а полуматрице подпружиненного стержня и шарнирно соединенного с ним рычага, взаимодействующего свободным концом с наклонной колонкой.

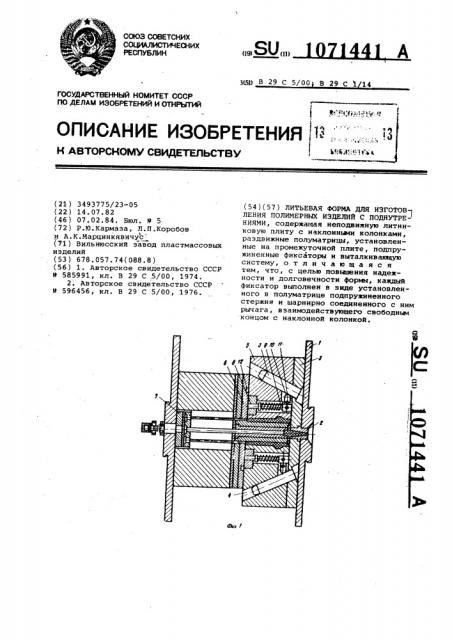

На фиг. 1 изображена литьевая форма, продольный разрез; на фиг. 2 то же, в разомкнутом положении.

Литьевая форма содержит неподвиж- ную литниковую плиту 1 с литниковой I втулкой 2 и наклонными колонками 3, входящими в пазы 4 раздвижных полуматриц 5, установленных на промежуточной плите б, и выталкивающую систему 7. В полуматрице 5 размещен фик- сатор, выполненный в виде стержня 8 с пружиной 9 и шарнирно соединенного с ним рычага 10, взаимодействующего свободным концом 11 с наклонной колонкой 3. В промежуточной плите б выполнена выемка 12 под стержень 8 фиксатора.

Яитьевая форма работает следующим образом.

В оформляющую полость замкнутой литьевой формы впрыскивают термопластический материал. Замкнутую литьевую форму выдерживают под давлением.

При раскрытии формы полуматрицы 5 под действием наклонных колонок 3 расходятся в стороны. Свободный конец 11 рычага 10 выходит из соприкосновения с наклонной колонкой 3,,и под действием пружины 9 стержень 8 фиксатора входит в выемку 12. Вводят в действие выталкивающую систему 7 и выталкивают отлитую деталь. Затем литьеаую форму смыкают. Наклонная колонка 3 воздействует на рычаги 10„ и полуматрицы 5, смыкаясь, возвращают их в исходное положение. Далее цикл повторяется.

В связи с тем, что стержень 8 фиксатора выводится из выемки 12 благодаря воздействию наклонных колонок

3 на рычаг 10, уменьшается износ сопрягаемых поверхностей фиксатора 8 и выемки 12.

Таким образом, размещение подпружиненного фиксатора в полуматрице и шарнирное соединение его хвостовой части с рычагом, свободное плечо которого взаимодействует с наклонной колонкой, позволяет выводить полуматрицы иэ фиксированного положения не эа счет преодоления силы трения между,поддружиненным фиксатором и поверхностью промежуточной плиты, как в известной пресс-форме, а путем воздействия наклонного штыря на рычаг, сое- диненный с подпружиненным фиксатором.

Исключается износ в месте соприкосI новения фиксатора с полуматрицей и проскальзывания последней по промежуточной плите в процессе длительной эксплуатации, повышается надежность работы литьевой формы; срок службы литьевой Яормы между ремонтами увеличивается на 2 5-3 0% .
