Полимерминеральная смесь

Полимерминеральная смесь

Иллюстрации

Показать все

Реферат



ПОЛИМЕРМИНЕРАЛЬНАЯ СМЕСЬ, включающая водорастворимую карбамидную смолу, катализатор отверждения, фосфогипс и минеральный наполнитель. отличают ая ся тем, что, с целью повышения прочности на сжатие и изгиб, а также химической стойкости в 10%-ной серной кислоте, она содержит в качестве катализатора отверждения сульфанил-формальдегидный полиэлектролит формулы ...-iT-dHg-... &ОзН п где п 54-65 при следующем соотношении компонентов, мае.%: Водор ас ТВ оримая карбамидная смола 30-31 с ® Катализатор отвер0 ,3-0,9 ждения (Л CZ Фосфогипс 14-15 Минеральный наполнитель Остальное

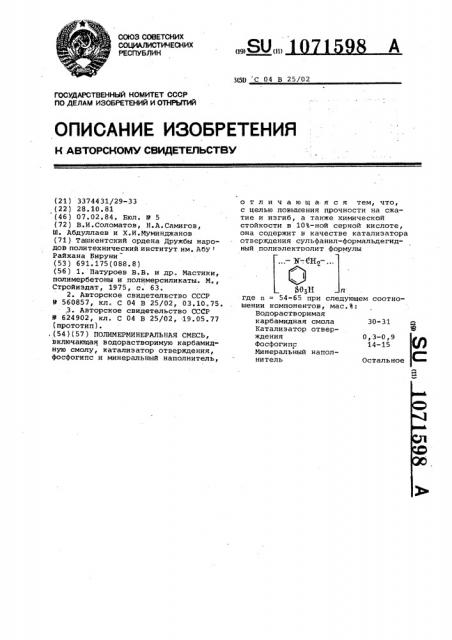

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТ ИЧЕСНИХ

РЕСПУБЛИН (19) (И) З(59 С 04 В 25/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

30-31

Остальное

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3374431/29-33 (22) 28.10.81 (46) 07.02.84. Бюл. 9 5 (72) В.И.Соломатов, Н.A.Càìèãoâ, Ш. Абдуллаев и Х.И.Муминджанов (71) Ташкентский ордена Дружбы народов политехнический институт им. Абу

Райхана Бируни (53) 691.175(088.8) (56) 1. Патуроев В.В. и др. Мастики, полимербетоны и полимерсиликаты. М,, Стройиздат, 1975, с. 63.

2. Авторское свидетелвство СССР

Р 560857, кл. С 04 B 25/02, 03.10.75. ,3. Авторское свидетельство СССР

9 624902, кл. С 04 В 25/02, .19.05.77 (прототип). ,(54)(57) ПОЛИМЕРМИНЕРАЛЬНАЯ СМЕСЬ, включающая водорастворимую карбамидную смолу, катализатор отверждения, фосфогипс и минеральный наполнитель, о т л и ч а ю щ а-я с я тем, что, с целью повышения прочности на сжатие и изгиб, а также химической стойкости в 10Ъ-ной серной кислоте, она содержит в качестве катализатора отверждения сульфанил-формальдегидный полиэлектоолит формулы О Н л где n = 54-65 при следующем соотношении компонентов, мас.З:

Водорастворимая карбамидная смола

Катализатор отверждения 0,3-0,9

Фосфогипс 14-15

Минеральный наполнитель

1071598

Изобретение относится к полимерным строительным материалам, а имен но к составам полимерминеральных смесей на основе водорастворимых карбамидных смол, и может быть ис" польэовано в производстве химически стойких изделий s промышленном, сельскохозяйственном,и транспортном строительствах.

Йзвестна полимерминеральная смесь (13 следующего состава, мас.Ъ:

Водорастворимая карбамидная смола 28,20

Катализатор отверждения — солянокислый анилин 1,40

Андезитовая мука 70,40

Изделия, полученные из этой смеси, имеют относительно низкие прочностные свойства и химическую стойкость, Известна также полимерминеральная смесь Г2Д,состоящая из следующих ингредиентов, мас.Ъ

Водорастворимая карбамидная смола 8-15

Катализатор отверждения 0,3-1,8

Сернохислое железо 4-9

Минеральный наполнитель Остальное

B качестве катализатора отверждения используют соляно-кислый анилин.

Известная полимерминеральная смесь позволяет повышать прочностные показатели изделий, но в то же время они характеризуются относительно низкой водостойкостью и имеют большие усадочные деформации.

Наиболее близкой к изобретению по технической сущности и достигаемому результату является полимерминеральная смесь 3, включающая следующие ингредиенты, мас.Ъ:

Водорастворимая карба-. мидная смола 9-9,5

Катализатор отверждения солянокислый анилин) 0,25-0,30

Фосфогипс 4,5-4,7

Молотый андезит 6,2-7,9

Полиэтиленимин 0,05-0,10

Гранитный щебень 50-55

Кварцевый песок 25-27,5

"= òà полимерминеральная смесь также как и предыдущие не позволяет существенно улучшить прочностные свойства и химстойкость полимерминеральных изделий.

Целью изобретения является повышение прочности на сжатие и изгиб, а также химической стойкости в

10:.--ной серной кислоте.

Цель достигается тем, что полимерминеральная смесь, включающая водорастворимую карбамидную смолу, катализатор отверждения, фосфогипс и минеральный наполнитель, содержит в качестве катализатора отверждения сульфанил-формальдегидный полиэлектрол лт формулы

„-М-0Н вЂ”...

2 "

t0 05Н л где и = 54-65 при. следующем соотношении компонентов, мас.Ъ:

Водорастворимая карба"

)5 мидная смола 30-31„

Катализатор отверждения 0 3-0,9 фосфогипс 4-15

Минеральный напол-. нитель Остальное

Водорастворимый сульфанил-формальдегидный полиэлектролит получен на основе сульфаниловой кислоты и формальдегида и имеет РН1. При отверждении карбамидной смолы сульфанил-формальдегидным полиэлектролитом между вторичными и третичными группами азота и катализатором:образуются ковалентные связи, благодаря

ЗО чему значительно улучшается структурообразование полимерной композиции и, следовательно, физико-механические характеристики последнего.

Катализатор отверждения в отличие от известных не вызывает коррозию металлических арматур, форм и оборудования. технология приготовления полимерминеральной смеси следующая.

Предварительно дозируЮт исХОдНЫЕ

40 ингредиенты, Отдозированная карбамидная смола вливаемся в растворомешалку, затем вводят катализатор отверждения и вся масса перемешивается в течение 11 5 мин. далее

45 .вводят заранее приготовленную смесь наполнителя и водосвязующей добавкифосфогипса. Время перемешивания общей массы 2-2,5 мин.

Жизнеспособность массы задается в зависимости от объема массы и технологии.

Примеры составов предложенной полимерминеральной смеси приведены в табл. 1.

Сравнительные свойства предложен" ной. полимерминеральной смеси и прототипа представлены в табл, 2.

Как следует из результатов испытаний, предложенная полимерминеральная смесь по сравнению с известной способствует повышению прочностных показателей и химической стойкости в

10%-ном растворе серной кислоты, 1071598

Таблица 1

Состав, мас.Ъ, по примерам

Ингредиенты

Водорастворимая карбамидная смола марки КФ-Ж

30

30,5

Катализатор отверждения — сульфанил-формальдегидный полиэлектролит

0,6

0,3

0,9

14 5

Фо сфоги пс

Минеральный наполнительмолотый андеэит

55,7

53 1

54,4 г

Для примера 1 n = 54 (для катализатора отверждения ), для примера 2 n = 60 и для примера 3 и = 65.

Т а блица 2

Состав - по примерам

Прототип

Показатели

2 3

Предел прочности, МПа, при сжатии

83

72 при изгибе

1 2, 5

21

Коэффициент химической стойкости (через 12 мес хранения) 0,84

0,88

0,83

0,8 в воде в 10%-ном Н $0» в 10%-ном NaOH

0,78

0,75

0,74

0,68

0,69

0,71

0,63

0,64

Заказ 36/19 Тираж 606 Подписное

ВНИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель P. Хасанов

Редактор М. Дылын Техред А.Бабинец Корректор-М. Демчик
