Реферат



УСТРОЙСТВО ДЛЯ НАГРЕВА ЖИДКОСТИ В РЕЗЕРВУАРЕ по авт. св. № 436769, отличающееся тем, что, с целью упрощения обслуживания, торцовая крышка внутреннего патрубка выполнена в виде подвижного в продольном направлении поршня.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1071893

3(5И F 24 Н 1/20; F 01 M 5/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ .Р,QHPPyq

Яр г;=р ;-:,, К A BTOPGHOMV СВИДЕТЕЛЬСТВУ

02. (61) 436769 (21) 3513957/29-06 (22) 23.11.82 (46) 07.02.84. Бюл. № 5 (72) В. И Варцаба и А. В. Варцаба (53) 696.487.2 (088.8) (56) 1. Авторское свидетельство СССР № 436769, кл. F 01 М 5/02, 1971. (54) (57) УСТРОЙСТВО ДЛЯ НАГРЕВА

ЖИДКОСТИ В РЕЗЕРВУАРЕ по авт. св. № 436769, отличающееся тем, что, с целью упрощения обслуживания, торцовая крышка внутреннего патрубка выполнена в виде подвижного в продольном направлении поршня.

1071893

Изобретение относится к машиностроению и предназначено для нагрева жидкости в резервуаре, преимущественно в масляном баке двигателя.

По основному авт. св. №436769 известно

5 устройство для нагрева жидкости в резервуаре, например масляном баке двигателя, содержащее расположенный в корпусе резервуара электрический подогреватель, заключенный в кожух, выполненный в виде двух патрубков с радиальными прорезями !0 и торцовыми крышками, установленных концентрично с возможностью поворота один относительно другого, а в крышках выполнены каналы, в которых размещены обратные клапаны (1).

Недостаток известного устройства заключается в том, что при демонтаже нагревателя удаление жидкости из полости кожуха связано с необходимостью наличия специального источника сжатого воздуха для подачи воздуха в полость кожуха через обратный клапан, смонтированный в торцовой крышке внутреннего патрубка, что усложняет демонтаж подогревателя.

Цель изобретения — упрощение обслуживания.

Цель достигается тем, что в устройстве для нагрева жидкости в резервуаре, содержащем расположенный в корпусе резервуара электрический подогреватель, заключенный в кожух, выполненный в виде двух патрубков с радиальными прорезями и торЗО цовыми крышками, установленных концентрично с возможностью поворота один относительно другого, и с каналами в каждой крышке, снабженными обратными клапанами, торцовая крышка внутреннего патрубка выполнена в виде подвижного в продольном направлении поршня.

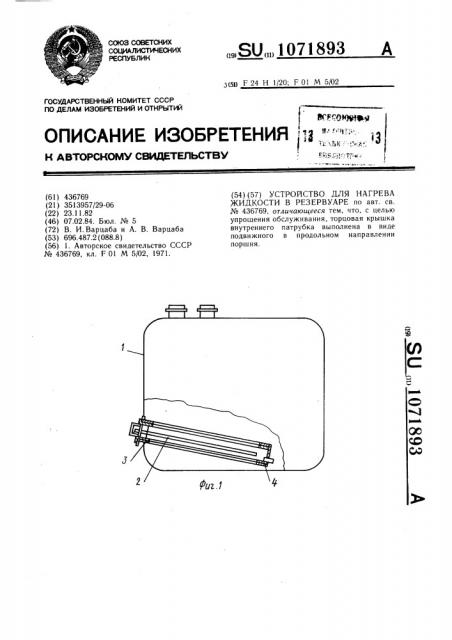

На фиг. 1 схематично изображено устройство для нагрева воды в резервуаре; на фиг. 2 — кожух с подогревателем в рабочем положении; на фиг. 3 — то же, в положении, обеспечивающем демонтаж по- 40 догревателя; на фиг. 4 — разрез А-А на фиг. 2; на фиг. 5 — разрез Б-Б на фиг. 3; на фиг. 6 — — кожух с выдвинутой торцовой крышкой внутреннего патрубка.

Ус-.ройство для нагрева жидкости в резервуаре содержит расположенный в корпусе 1 резерву.ара электрический подогреватель 2, заключенный в кожух, выголненный в виде двух патрубков 3 и 4 с радиальными прорезями 5 и 6 и торцовыми крышками 7 и 8. Патрубки 3 и 4 установлены концентрично с возможностью поворота один относительно другого, а в крышках 7 и 8 выполнены каналы 9 и 10, в которых размещены обратные клапаны 1! и 12.

Торцовая крышка 8 внутреннего патрубка 4 выполнена в виде подвижного в продольном направлении поршня и для удобства перемещения снабжена ручкой 13 и уплотнительным кольцом 14. Кроме того, крышка снабжена фланцем 15, которым она крепится к патрубку 4 при работе устройства. Длина хода поршня равна длине участка патрубка 4 от его наружного конца до прорези 6.

В рабочем положении патрубок 4 расположен внутри патрубка 3 таким образом, что прорези 5 и 6 совмещены. При этом обеспечивается свободный проход через прорези нагреваемой подогревателем 2 жидкости из полости корпуса 1 резервуара.

Перед демонтажом подогревателя патрубок 4 поворачивают на 90, а прорези 5 и 6 смещаются одна относительно другой, герметизируя полость кожуха. Затем отсоединяют фланец 15 крышки 8 от патрубка 4 и, совершая крышкой 8 возвратно-поступательные движения в патрубке 4 путем приложения усилия к ручке 13, вытесняют жидкость из полости кожуха через клапан 11 в резервуар и заполняют эту полость через клапан 12 воздухом.

После удаления жидкости из полости кожуха произодят демонтаж подогревателя, его очистку и монтаж.

Таким образом, выполнение торцовой крышки внутреннего патрубка в виде подвижного в продольном направлении поршня позволяет упростить обслуживание предлагаемого устройства путем исключения использования специального источника сжатого воздуха.

1071893

13

Фиг.5

Составитель Т. Неверова

Редактор А. Козориз Техред И. Верес Корректор Г. Решетняк

Заказ 11575/33 Тираж 715 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, r. Ужгород, ул. Проектная, 4
