Коллектор электрической машины

Коллектор электрической машины

Иллюстрации

Показать все

Реферат



КОЛЛЕКТОР ЭЛЕКТРИЧЕСКОЙ МАШИНЫ, содержащий коллекторные пластины , положение которых относительно вала, снабженного аксиальными шлицами, зафиксировано с помощью двух нажимных изоляционных щайб, расположенных с концов коллекторных пластин, отличающийся тем, что, с целью упрощения сборки и снижения расхода металла пласти, коллекторные пластины выполнены из трубок треугольного сечения , изоляционные щайбы насажены на вал на щлицы и на обращенных друг к другу , поверхностях изоляционных шайб выполнены углубление по профилю сечения коллекторных пластин, при этом в углубления одной из щайб вложены эластичные прокладки . (Л ю О5 tsD

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1072162

3(Р Н 01 R 39/04

Г ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

Фиг. 1 (21) 3517495/24-07 (22) 06.12.82 (46) 07.02.84. Бюл. № 5 (72) Н. С. Галимов (71) Камский политехнический институт (53) 621.313.2.047 (088.8) (56) 1. Авторское свидетельство СССР № 157403, кл. Н 01 R 39/04, 1960.

2. Авторское свидетельство СССР № 792389, кл. Н Ol R 39/04, 1979 (прототип). (54) (57) КОЛЛЕКТОР ЭЛЕКТРИЧЕСКОЙ

МАШИНЫ, содержащий коллекторные пластины, положение которых относительно вала, снабженного аксиальными шлицами, зафиксировано с помощью двух нажимных изоляционных шайб, расположенных с концов коллекторных пластин, отличающийся тем, что, с целью упрощения сборки и снижения расхода металла пласти, коллекторные пластины выполнены из трубок треугольного сечения, изоляционные шайбы насажены на вал на шлицы и на обращенных друг к другу, поверхностях изоляционных шайб выполнены углубления по профилю сечения коллекторных пластин, при этом в углубления одной из шайб вложены эластичные прокладки.

1072162

Изобретение относится к электротехнике, в частности к созданию коллекторов электрических машин, и может быть использовано в машинах постоянного тока средней и большой мощности.

Известен коллектор электрической машины, содержаший коллекторные пластины, закрепленные в несушем пластмассовом корпусе путем прессования в него опорной части пластин в виде многократного ласточкина хвоста (1j

Недостатком устройства является трудоемкость сборки коллектора.

Наиболее близким по технической сушности к предлагаемому является коллектор, содержащий коллекторные пластины, положение которых относительно изоляционного вала, снабженного трапецеидальными или треугольными аксиальными шлицами, зафиксировано с помощью двух нажимных изоляционных конусных шайб, напрессованных на хвостовике коллекторных пластин, при этом коллекторные пластины прижаты к боковым поверхностям шлицов (2).

Недостатком данного устройства является трудоемкость сборки и большой расход металла пластин, в качестве которого используют дорогостоящую электротехническую медь.

Цель изобретения — упрошение сборки и снижение расхода металла пластин.

Поставленная цель достигается тем, что в коллекторе электрической машины, содержащем коллекторные пластины, положение которых относительно вала, снабженного аксиальнь1ми шлицами, зафиксировано с помощью двух нажимных - изоляционных шайб, расположенных с концов коллекторных пластин, коллекторные пластины выполнены из трубок треугольного сечения, изоляционные шайбы насажены на вал на шлицы, и на обращенных друг к другу поверхностях изоляционных шайб выполнены углубления по профилю сечения коллекторных пластин, при этом в углубления одной из шайб вложены эластичные прокладки.

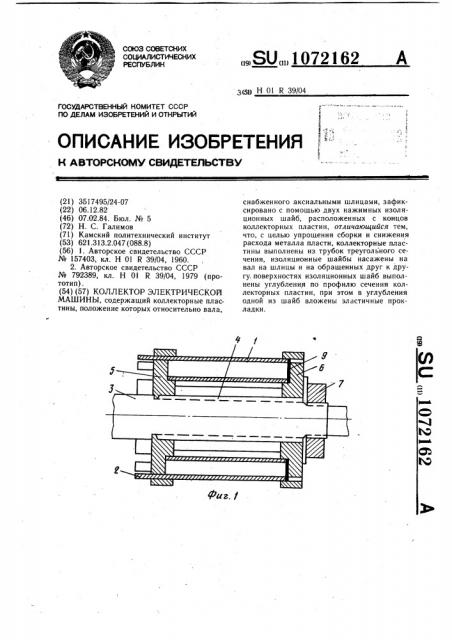

На фиг. 1 показан коллектор, продольный разрез; на фиг. 2 — одна коллекторная пластина с соединительным элементом; на фиг. 3 — изоляционная шайба, вид со стороны коллекторных пластин.

Коллектор содержит коллекторные пластины 1 с соединительными элементами 2.

Положение пластин 1 относительно вала 3, снабженного аксиальными шлицами 4, зафиксировано с помощью двух нажим ных изоляционных шайб 5 и 6 гайкой 7. Шай5

40 бы 5 и 6 насажены на шлицы 4 вала 3 и расположены с концов коллекторных пластин 1. Пластины 1 выполнены из трубок треугольного сечения (фиг. 2). На обращенных друг к другу поверхностях изоляционных шайб 5 и 6 выполнены углубления 8 (фиг. 3) по профилю сечения коллекторных пластин. В углубления одной из шайб например 6 (фиг. 1), вложены эластичные прокладки 9.

Сборку коллектора осуществляют следующим образом.

На шлицы 4 вала 3 насаживают изоляционную шайбу 5, при этом углубления 8 на поверхности шайбы 5 должны быть обращены к вставляемым в них концам коллекторных пластин 1, последние вставляют в углубления 8 изоляционной шайбы 5, при этом соединительные элементы 2 выводят в специальные прорези в шайбе 5. Наружная шайба 6 насаживается на вал 3 углублениями 8 внутрь с предварительной закладкой в них эластичных прокладок 9 так, чтобы свободные концы пластин 1 попали в эти углубления. Затем гайкой 7 сжимают шайбы 5 и 6.

Треугольное сечение полых коллекторных пластин 1 дает необходимую прочность их на изгиб при сжатии и при действии на них центробежных сил при вращении. Выполнение их полыми облегчает конструкцию и экономит электротехническую медь. Выполнение шайб 5 и 7 с углублениями и посадка их на шлицы вала обеспечивает выполнение коллектора в форме беличьего колеса, при этом отсутствие сплошной изоляционной втулки между валом 3 и пластинами 1, в отличие от прототипа, а также между пластинами 1 усиливает интенсивность охлаждения коллекторных пластин при вращении коллектора и предотврашает замыкание пластин угольно-графитовой пылью шеток. Наличие эластичных прокладок упрошает сборку.

Положительный эффект изобретения достигается благодаря- снижению трудоемкости на стадии сборки коллектора на 50 /о и сокрашению расхода электротехнической меди до 99О/р.

Толщина стенок коллекторных пластин обусловлена только механической прочностью.

Процесс изготовления изоляционных шайб из пластмассы. методом безотходного прессования значительно менее трудоемок, чем дополнительная обработка сплошной втулки фрезерованием.

1072162

Фиг. 2

Составитель М. Кузнецова

Редактор Е. Кривин Техред И. Верес Корректо р В. Бутя га

Заказ 11583 47 Тираж 591 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
