,% 107217
Класс 63с, 430
СССР
1 и; о о yi

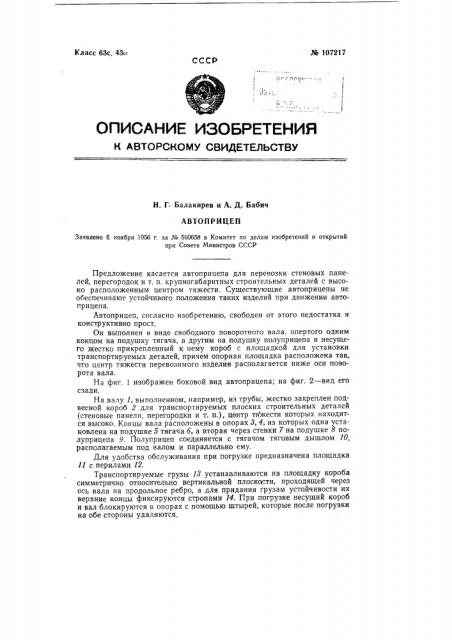

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Н. Г. Балакирев и А. Д. Бабич
АВТОПРИЦЕП
Заявлено 6 ноября 1956 г. за № 560658 в Комитет по делам изобретений и открытий при Совете Министров СССР
Предложение касается автоприцепа для перевозки стеновых панелей, перегородок и т. и. крупногабаритных строительных деталей с высоко расположенным центром тяжести. Существующие автоприцепы че обеспечивают устойчивого положения таких изделий при движении автоприцепа.
Автоприцеп, согласно изобретению, свободен от этого недостатка и конструктивно прост.
Он выполнен в виде свободного поворотного вала, опертого одним концом на подушку тягача, а другим на подушку полуприцепа и несущего жестко прикрепленный к нему короб с площадкой для установки транспортируемых деталей, причем опорная площадка расположена так, что центр тяжести перевозимого изделия располагается ниже оси поворота вала.
На фиг. 1 изображен боковой вид автоприцепа; на фиг. 2 — вид его сзади.
На валу 1, выполненном, например, из трубы, жестко закреплен подвесной короб 2 для транспортируемых плоских строительных деталей (стеновые панели, перегородки и т, п,), центр тяжести которых находится высоко. Концы вала расположены в опорах 8, 4, из которых одна установлена на подушке 5 тягача б, а вторая через стенки 7 на подушке 8 полуприцепа 9. Полуприцеп соединяется с тягачом тяговым дышлом 10, располагаемым под валом и параллельно ему, Для удобства обслуживания при погрузке предназначена площадка
11 с перилами 12.
Транспортируемые грузы И устанавливаются на площадку короба симметрично относительно вертикальной плоскости, проходящей через ось вала на продольное ребро, а для придания грузам устойчивости их верхние концы фиксируются стропами 14. При погрузке несущий короб и вал блокируются в опорах с помощью штырей, которые после погрузки на обе стороны удаляются.
