Класс 67а, 32„

49а, 27oi № 107222 ссср

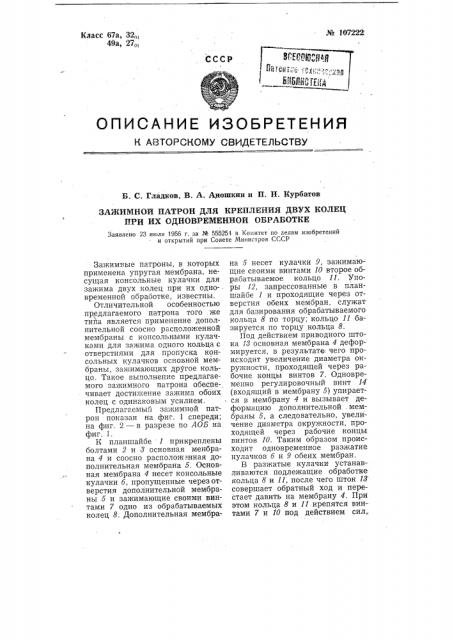

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. С. Гладков, В. A. Аношкин и П. B. Курбатов

ЗАЖИМНОИ ПАТРОН ДЛЯ КРЕПЛЕНИЯ ДВУХ КОЛЕЦ

ПРИ ИХ ОДНОВРЕМЕННОЙ ОБРАБОТКЕ

Заявлено 23 июля 1956 г. за ¹ 555254 в Комитет по делам изобретений и открытий при Совете Министров СССР

Зажимные патроны, в которых применена упругая мембрана, несущая консольные кулачки для зажима двух колец при их одно-временной обработке, известны.

Отличительной особенностью предлагаемого патрона того же типа является применение дополнительной соосно расположенной мембраны с консольными кулачками для зажима одного кольца с отверстиями для пропуска консольных кулачков основной мембраны, зажимающих другое кольцо. Такое выполнение предлагаемого зажимного патрона обеспечивает достижение зажима обоих колец с одинаковым усилием.

Предлагаемый зажимной патрон показан на фиг. 1 спереди; на фиг. 2 — в разрезе по АОБ на фиг. 1.

К планшайбе 1 прикреплены болтами 2 и 3 основная менбрана 4 и соосно располож.нная дополнительная мембрана 5. Основная мембрана 4 несет консольные кулачки б, пропущенные через отверстия дополнительной мембраны 5 и зажимающие своими винтами 7 одно из обрабатываемых колец 8. Дополнительная мембрана 5 несет кулачки 9, зажимающие своими винтами 10 второе обрабатываемое кольцо 11. Упоры 12, запрессованные в планшайбе 1 и проходящие через отверстия обеих мембран, служат для базирования обрабатываемого кольца 8 по торцу; кольцо 11 базируется по торцу кольца 8.

Под действием приводного штока 18 основная мембрана 4 деформируется, в результате- чего происходит увеличение диаметра окружности, проходящей через рабочие концы винтов 7. Одновременно регулировочный винт И (входящий в мембрану 5) упирается в мембрану 4 и вызывает деформацию дополнительной . мембраны 5, а следовательно, увеличение диаметра окружности, проходящей через рабочие концы винтов 10. Таким образом происходит одновременное разжатие кулачков б и 9 обеих мембран.

В разжатые кулачки устанавливаются подлежащие обработке кольца 8 и 11, после чего шток 18 совершает обратный ход и перестает давить на мембрану 4. При этом кольца 8 и 11 крепятся винтами 7 и 10 под действием сил, Отв. редактор И. В. Макаров
