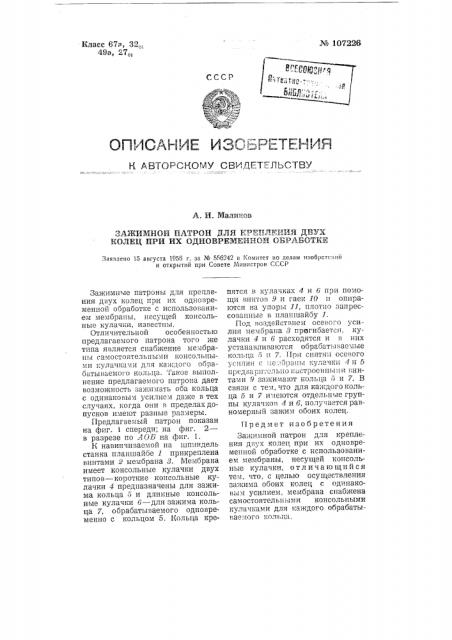

№ 1О7226

Класс 678, 320!

48а, 27„

Я11г эрр

Ь»г т -! ";8 i! 1„..", :

Ь71Ц;;, — - - "-СССР

О! !МСАЙИЕ 83CiPEYEHHPI

Vi. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

A. И, 1Иалинов -АЖИМНОЙ БЛТРОН ДЛЯ КРЕПЛЕНИЯ ДВУХ

КОЛЕЦ HPH ИХ ОДНОВРЕМЕННОЙ GSPASGYEE

Заявлено 15 августа 1о56 г. за № 556242 в Комитет ио лелам изобретений и открытий при Совете Министров СССР

Зажимные патроны для крепления двух колец при их одновременной обраоотке с использованием мембраны, несущей консольные кулачки, известны.

Отличительной осооенностью предлагаемого патрона того же типа является снабжение мембраHhl самостоятельными консольныг A1H кулачкам11 для каждого оорабатываемого кольца. Такое выполнение предлагаемого патрона дает возможность зажимать оба кольца с одинаковым усилием даже в тех случаях, когда они в пределах допусков имеют разные размеры.

Предлагаемый патрон показан на фиг. 1 спереди; на фиг. 2— в разрезе по ЛОБ на фиг. 1.

К навинчиваемой на шпиндель станка планшайбе 7 прикреплена винтами 2 мембрана 3. Мембрана имеет консольные кулачки двух типов †коротк консольные кулачки 4 предназначены для зажима кольца б и длинные консольные кулачки 6 — для зажима кольца 7, обрабатываемого одновременно с кольцом 5. Кольца креIIFITcFI 13 I ) JIB iKHx 4 H 6 пРи помощи винтов 9 и гаек 70 и опираются на упоры 77, плотно запрессованные в планшайбу .7.

Под воздействием осевого усилия мембрана д пригибаетсл, .кулачки 4 и 6 расходятся и в них устанавливаются обрабатывае..гые кольца > и 7. При снятии осевого усчпия с .1B: 3 ûíhl :.ул!ачк11 4 и б предва1зи. ельllо настроенп11.1и 13ин" тами 9 зажимают кольца о и 7. В связи с тем, что для каждого кольца б и 7 имеются отдельные группы кулачков 4 и 6, получается равномерный зажил обоих колец.

Предмет изобретения

Зажимной патрон для крепления двух колец при их одновременнои обработке с использованием мембраны, несущей консольные кулачки, отличающийся те,1, что, с целью осуществления зажима обоих колец с одинаковым усилием, мембрана снабжена самостоятельными консольными кулачками для каждого обрабаты13аемого кольца, Отв. редактор И. B. Макаров
