Реферат



1НАПОРНАЯ ОРОСИТЕЛЬНАЯ СИСТЕМА, содержащая связанные напоргной сетью напорообразующий узел и дождевальные машины с водопроврдяш,им тру-. бопроводом на самоходных опорах, отличающаяся тем, что, с целью повышения надежности и экономичности, дождевальные машины снабжены гидропреобразователями давления, подключенными к напорной сети на входах в машины и связанными с двигателями опор линией передачи энергии. 2.Система по п. 1, отличающаяся тем, что линия передачи энергии выполнена в виде трубопровода, а гидропреобразователь давления - в виде гидродвигателя и механически связанного с ним насоса питания гидродвигателей опор. ; 3.Система по п. 1, отличающаяся тем, что линия передачи энергии выполнена в виде электрокабеля, а гидропреобразователь давления - в виде гидродвигателя и механически связанного с ним электрогенератора питания электродвигателей опор.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

g(5D А 01 G 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3247029/30-15 (22) 1?.02.81 (46) 15.02.84. Бюл. № 6 (72) А. Л. Ильмер, В. Я. Бакало и Т. Л. Ма-, карова (71) Всесоюзный научно-исследовательский институт комплексной автоматизации мелиоративных систем (53) 631.347.1 (088.8) (56) 1. Справочник по механизации орошения. М., «Колос», 1979, с. 198 — 217.

2. Научно-технические достижения, рекомендуемые для использования в мелиорации и водном хозяйстве. ЦБНТИ Минводхоза СССР, 1979, с. 34 — 65. (54) (57) !.НАПОРНАЯ ОРОСИТЕЛЬНАЯ

СИСТЕМА, содержащая связанные напор—.ной сетью напорообразующий узел и дождевальные машины с водопроводящим тру-.

ÄÄSUÄÄ 1072843 А бопроводом на самоходных опорах, отличающаяся тем, что, с целью повышения надежности и экономичности, дождевальные машины снабжены гидропреобразователями давления, подключенными к напорной сети на входах в машины и связанными с двигателями опор линией передачи энергии.

2. Система по п. 1, отличающаяся тем, что линия передачи энергии выполнена в виде трубопровода, а гидропреобразователь давления — в виде гидродвигателя и механически связанного с ним насоса питания гидродвигателей опор.

3. Система по п. 1, отличающаяся тем, что линия передачи энергии выполнена в виде электрокабеля, а гидропреобразователь давления — в виде гидродвигателя и механически связанного с ним электрогенератора питания электродвигателей опор.

1072843

Изобретение относится к сельскому хозяйству и может быть использовано для повышения экономичности и надежности орошения самоходными многоопорными дождевальными машинами кругового действия.

Известна напорная оросительная система, содержащая связанные напорной сетью напорообразующий узел и дождевальные машины в виде водопроводящего трубопровода на самоходных опорах, снабженных электрическими двигателями (1).

Недостатком оросительной системы является использование на машинах двух видов энергии, что связано с большими трудозатратами и расходами на две сети — электрическую и гидравлическую.

Известна также напорная оросительная система, содержащая связанные напорной сетью напорообразующий узел и дождевальные машины с водопроводящим трубопроводом на самоходных опорах (2).

Однако для этой системы необходимо высокое рабочее давление, что приводит к перерасходу энергии, утечке воды, повышенной аварийности и большим затратам на сооружение системы в связи с использованием стальных труб.

Цель изобретения — повышение надежности и экономичности путем сокращения капитальных и эксплуатационных затрат, а также повышение надежности путем значи, тельного снижения давления на выходе напорообразующего узла и, соответственно, рабочего давления напорной сети.

Поставленная цель достигается тем, что дождевальные машины снабжены гидропреобразователями давления, подключенными к напорной сети на входах в машины и связанными с двигателями опор линией передачи энергии.

При этом гидропреобразователь давления и линия передачи энергии, в зависимости от типа двигателей опор, могут быть выполнены в двух вариантах; линия передачи энергии выполнена в виде трубопровода, а гидропреобразователь — в виде гидродвигателя и механически связанного с ним насоса питания гидродвигателей опор, или линия передачи энергии выполнена в виде электрокабеля, а гидропреобразователь — в виде гидродвигателя и механически связанного с ним электрогенератора питания электродвигателей опор.

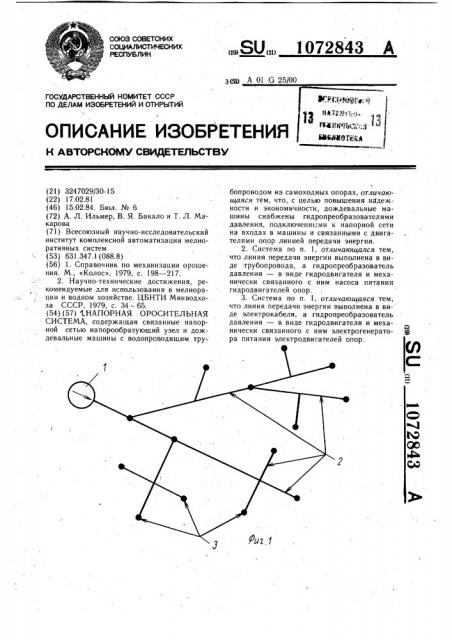

На фиг. 1 показана схема напорной оросительной системы; на фиг. 2 — схема подключения дождевальных машин к напорной сети при использовании гидропривода опор.

Напорная оросительная система содержит напорообразующий узел 1, трубопроводы 2 и дождевальные машины 3, вода из напорной сети через гидрант с гидропреобразователем давления 4, задвижку 5 и водопроводящий трубопровод 6 дождевальной машины подается к дождевальным аппаратам 7. Гидравлический преобразователь 4 давления (гидродвигатель механически связан с источником энергии — насосом 8 двигателей опор) связан линией 9 передачи энергии с двигателями 10 опор.

В случае применения гидропривода опор (фиг. 2) линия передачи энергии включает разъемное соединение 11, гибкий шланг 12 и линию, 9 передачи энергии в виде трубопровода. В случае применения электропривода опор 13 линия 9 представляет собой электрокабель.

Система работает следующим образом.

От напорообразующего узла 1 через трубопроводы 2 напорной сети вода подводится к дождевальным машинам 3. Проходя через гидравлический преобразователь 4 давления при открытой задвижке 5 и водопроводящий трубопровод 6 к дождевальным аппаратам 7, вода приводит в работу насос

8, который увеличивает давление воды, подаваемой к гидродвигателям 10 самоходных опор 13, до необходимого для их нормальной работы.

В случае, когда самоходные опоры снабжены электродвигателями, гидропреобразователь выполнен в виде гидротурбины с электрогенератором. Такое решение исключает необходимость строительства электрической распределительной сети (или комплектования машин трактором с электрогенератором) сохраняя все преимущества машины с приводными электродвигателями. Кроме того, на валу гидротурбины можно установить также электрогенератор для питания цепей защиты и автоматики, что исключает значительные в настоящее время трудозатраты, связанные с периодической заменой разряженных аккумуляторов на заряженные, Применение изобретения позволит обеспечить экономию энергии, расходуемой на работу напорной оросительной системы с дождевальными машинами, в пределах около 30 — 45 /о от расходуемой в настоящее время, снизить рабочее давление в сети, т.е. позволит уменьшить затраты на сооружение напорных оросительных систем, повысить надежность работы дождевальных машин и в конечном счете, повысить урожайность сельскохозяйственных культур.
