Кузнечный боек

Кузнечный боек

Иллюстрации

Показать все

Реферат



1. КУЗНЕЧНЫП ВОЕК, содержащий корпус с опорой и размещенный на опоре вкладыш с профильной рабочей поверхностью, отличающи йс я тем, что, с целью повышения качества получаемых поковок за счет обеспечения возможности регулирования проработки их осевой зоны, он снабжен двумя дополнительными вкладышами с формообразующими поверхностями , размещенными в корпусе, охватывающими его опору и подпружиненными , в направлении, параллельном оси давления. 2. Боек по п. 1, отличающий с я тем, что вкладыш выполнен в виде поворотного вокруг оси, перпендикулярной оси давления, валка.. . tc со со

COOS СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3522792/25-27 (22) 17.12.82 (46) 15.02.84. Бюл. Р 6 (72) В.Д.Арефьев, А.В.Пакало, Г.С.Рябцев и И.Н.Лебединский (53) 621.73(088.8) (56) 1. Авторское свидетельство СССР

9 867510,. кл. В 21,т 13/02, 1979.

2. Авторское свидетельство СССР

Р 668760, кл. В 21 z 13/02, 1977 (прототип). (54)(57) 1. КУЗНЕЧНЫЙ БОЕК, содержащий корпус с опорой и размещенный на опоре вкладыш с профильной рабочей поверхностьн, о т л и ч а и щ и йÄÄSUÄÄ 1072973 А с я тем, что, с целью повышения качества получаемых поковок за счет обеспечения вОзможности регулирования проработки их осевой зоны, он снабжен двумя дополнительными вкладышами с Формообразуэжими поверхностями, размещенными в корпусе, охватывавщими его опору и подпружиненными.в направлении, параллельном оси давления.

2. Боек по п. 1, о т л и ч а вшийся тем, что вкладыш выполнен в виде поворотного вокруг оси, перпендикулярной оси давления, валка.

1072973

Изобретение относится к обработке металлов давлением, а именно к ковоч.ному инструменту и может быть использовано для ковки крупных поковок типа роторов, валов и т.п.

Известек кузнечный боек, содержа- 5 щйй корпус с плоскостью разъема и плоскими рабочими поверхностями, симметрично расположенными под оди» иаковыми углами к плоскости симметрии бойка и сопряженными между co- )p бой по цилиндрической поверхности, обращенной своей выпуклостью к плоскости разъема бойка 113.

Недостатком известного бойка является его низкая стойкость.

Наиболее близким к изобретению по технической сущности и достигае- мому результату является кузнечйый боек, содержащий корпус с опорой и размещенный на опоре вкладыш с проФильной рабочей поверхностью Г?Д .

Недостатком данного бойка является низкое качество отковываемых .на нем поковок из-за невозможности регулирования проработки их осевой эоны и неточного центрирования заготовки; относительно рабочих поверхностей бойка.

Цель изобретения - повышение качества получаемых поковок путем обеспечения возможности регулирования.проработки их осевой зоны.

Поставленная цель достигается тем, что в кузнечном бойке, содержащем корпус с .опорой и размещенный на опоре вкладыш с проФильной . 35 рабочей поверхностью, он снабжен двумя дополнительными вкладышами с формообразующими поверхностями, размещенными в корпусе, охватывающими его опору и подпружиненными 40 в направлении, параллельном оси давления, Вкладыш бойка может быть выполнен в виде поворотного вокруг . оси, перпендикулярной оси давления, валка.

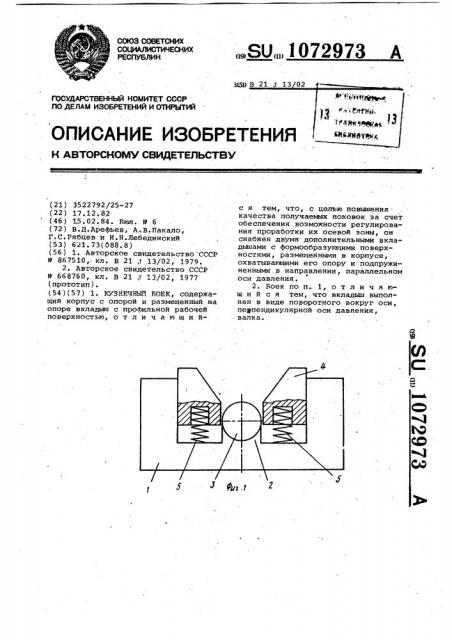

На фиг. 1 изображен кузнечный боек, общий вид; на Фиг. 2 « положение бойка с заготовкой перед ковкой; íà Фиг; 2 » »то же, в момент ковки., 50

Кузнечный боек содержит корпус в виде. основания 1 с опорой 2, на которой размещен вкладыш 3, выполненный в ниде поворотного валка.

Поверхность. вкладыша 3 сопряжена с поверхностью опоры 2. В корпусе установлены дополнительные вкладыши 4, подпружиненные относительно основания 1 пружинами 5.

Кузнечный боек работает следующим образом.

Нагретую до .ковочной температуры круглую в поперечном сечении заготов« ку б устанавливают на предлагаемый боек. Заготовка при этом центрируется в вырезах с плоскими рабочими поверхностями, выполненными на дополнительных вкладышах 4. Используя верхний плоский боек 7, осуществляют прожим по. всей длине заготовки со степенью деФормации 15-20% эа один ход пресса.

Под воздействием верхнего бойка 7 пружины 5 сжимаются и дополнительные вкладыши 4 перемещаются вниз. При этом вкладыш 3 вдавливается в тело заготовки. После прохода заготовку кантуют на 90 и осуществляют. второй проход. После четырех проходов заготовку.проковывают известным способом в бойках обычной конструкции (комбинированных или вырезных.) до окончательных размеров.

В некоторых случаях. кантовку после каждого прохода осуществляют на 120 . Тогда после трех проходов заготовку передают на ковку в обычных бойках. еПредлагаемый боек позволяет регулировать величину проработки осевой эоны слитка, изменяя величину хода дополнительйых вкладышей (например, прокладками), при этом осуществляя надежное центрирование заготовки в процессе вдавливания,. Кроме того, конструкцйя бойка технологична, позволяет использовать всю поверхность вкладыша в качестве .рабочей, поворачивая валок принудительно после некоторого промежутка времени работы.

Это позволяет увеличить время работы вкладыша до ремонта.

Предлагаемое изобретение позволя" . ет повысить качество получаемых поковок путем обеспечения возможности регулирования проработки их осевой зоны.

1072973 Составнтелаь З шебалкин.

Редактор Н, Воловик Техред g.Иетелева, Корректор Ю. Макаренко ююееююаавю ююееююЮюююююююююфееЕю а =„С.

Заказ 255/8,. Тираж 641 : . Подписное

ВНИИПИ ГооудаРственного комитета СССР по делам изобретений и открытий

113035, москва, Ж-35, Ра1яаская наб., д. 4/5

° МюююююююЮееююе вююююююююееюююююю«ееВеююЮВаеююЮюююЮюю

Филиал ППП "Патент", г. Ужгород, ул.. Проектная, 4
