Реферат



ГИДРАВЛИЧЕСКИЕ МАЯТНИКОВЫЕ НОЖНИЦЫ, содержащие станину с закрепленным на ней упором, раму со 10 смонтированными в ней направляющими и силовым цилиндром, верхний и нижний ножи, средство ограничения положения верхнего ножа и поворотный рычаг, шарнирно установлентлй одним концом на станине с возможностью взаимодействия с упором,, отличающиеся тем, что, с целью упрощения конструкции и снижения металлоемкости , верхний нож жестко закреплен на раме, а нижний - на корпусе силового цилиндра, при этом силовой цилиндр установлен с возможностью перемещения по направляющим рамы, шток его соединен с нижней частью рамы, а другой конец повос ротного рычага шарнирно соединен с (О корпусом силового .цилиндра. (Л О vl 1 Фиг.

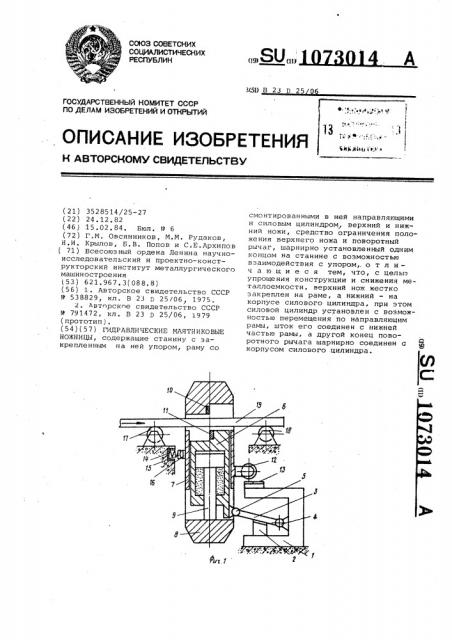

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11)

3(5D 13 23 D 25

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3528514/25-27 (22) 24.12.82 (46) 15.02.84. Бюл, Р 6 (72) Г.М. Овсянников, М.М. Рудаков, Н.И. Крылов, Б.В. Попов и С.E.Àðõèïîâ (71) Всесоюзный ордена Ленина научноисследовательский и проектно-конструкторский институт металлургического машиностроения (53) 621.967.3(088.8) (56) 1. Авторское свидетельство СССР

11 538829, кл. В 23 0 25/06 1975.

2. Авторск е свидетельство СССР

11 791472, кл. В 23 D 25/06, 1979 (прототип). (54)(57) ГИДРАВЛИЧЕСКИЕ МАЯТНИКОВЫЕ

НОЖНИЦЫ, содержащие станину с закрепленным на ней упором, раму со смонтированными в ней направляющими и силовым цилиндром, верхний и нижний ножи, средство ограничения положения верхнего ножа и поворотный рычаг, шарнирно установленный одним концом на станине с возможностью взаимодействия с упором,. о т л ич а ю щ и е с я тем, что, с целью упрощения конструкции и снижения металлоемкости, верхний нож жестко закреплен на раме, а нижний — на корпусе силового цилиндра, при этом силовой цилиндр установлен с возможностью перемещения по направляющим рамы, шток его соединен с нижней частью рамы, а другой конец поворотного рычага шарнирно соединен с корпусом силового .цилиндра.

1073014

Изобретение относится к обработ-ке металлов давлением, а именно к устройствам для поперечного разрезания движущихся металлических заготовок, получаемых на машинах непрерывного литья заготовок 5 (ХНЛЗ f ..

Известны гидравлические маятниковые ножницы, содержащие станину с закрепленным на ней упором, шарнирно соединенный одним концом со станиной и установленный с воэможностью взаимодействия с vTloDoM поворотный рычаг, раму со смонтированными в ней направляющими и гилооцилинлоом и верхний и нижний ножи, В известных ножницах верхний нож закреплен на связанном со штоком гидроцилиндра суппорте, установленном с воэможностью перемещения в направляющих рамы, а нижний нож жестко закреплен на раме, при этом корпус гидроцилиндра неподвижно соединен с верхней частью рамы, которая шарнирно подвешена на нижнем конце поворотного рычага, расположенного выше верхнего ножа f1 ).

Недостатками известных ножниц являются большая металлоемкость и сложность конструкции. Это объяс- 30 няется тем, что для подвешивания рамы на нижнем конце поворотного рычага, верхний конец которого шарнирно соединен со станиной, требуется выполнять высокую металлоем- 35 кую станину в виде портала. Высота портала возрастает также из-за необходимости выполнения массивного суппорта, минимальные вертикальные размеры которого определяются исходя из допускаемых контактных напряжений, возникающих в процессе разрезания заготовки на площади соприкосновения суппорта и направляющих рамы.

Кроме того, недостатком известных ножниц является трудность обслуживания прилегающей к ним зоны, вызванная тем, что и портал, и гидроцилиндр с подходящими к нему трубопроводаии нависают над заготовками. Этот недостаток особенно сказывается при многоручьевых (четырех, шести) МНЛЗ с малым расстоянием между ручьями, так как в этом случае ножницы располагают в шахматном порядке и длина зоны, из которой с помощью крана не-. 55 обходимо бывает удалить обрезки заготовок, оказывается значительной.

Известные ножницы характеризуются также низкой долговечностью верхнего ножа, неудовлетворительным ка- gg чеством реза и значительным силовым воздействием ножниц на разрезаемую заготовку, нередко приводят к нарушению процесса разливки, так как на заготовку через верхний нож динамически воздействует вес ножниц.

Это приводит к быстрому износу этого. ножа, а также к прогибу заготовки, и соответственно к снижению качества реза {косине торцов). Вместе с тем динамическое сил>в >е воздействие ножниц на разрезаемую заготовку повышает опасность прорыва корочки крис таллизирующегося слитка.

Наиболее близким к предлагаемым по технической сущности и достигаемому результату являются гидравлические маятниковые ножницы, содержащие станину с закрепленным на ней упором, раму со смонтированными в ней направляющими и силовым цилиндром, верхний и нижний ножи, средство ограничения положения верхнего ножа и поворотный рычаг, шарнирно установленный одним концом на пластине с возможностью взаимодействия с упором.

B известных ножницых при опускании суппорта с верхним ножом не происходит динамического воздействия веса ножниц на заготовку, так как суппорт упирается своим кронштейном в закрепленный на станине опорный ролик раньше, чем верхний нож коснется заготовки. Поэтому заготовка не прогибается„ качество реза лучше, чем в описанных выше ножницах„ а долговечность ножей больше (2).

Однако эти ножницы сложны по конструкции и металлоемки. В них также нижний нОж и корпус силового цилиндра жестко закреплены на раме, а верхний нож — на специальном суппорте, связанном со штоком силового цилиндра, при этом рама ножниц шарнирно подвешена на нижнем конце поворо". ного рычага, располо>кенного выше верхне "o ножа. Это п»иводит к необходимости выполнения высокой металлоемкой станины в виде портала.

Кроме того, недостатком этих ножниц является также трудность обслуживания прилегающей к ним зоны, так как в них и портал, и силовой цилиндр с подходящими к нему трубопроводами расположены выше верхнего ножа, т.е. нависают над заготовками. Поэтому при возникновении необходимости уборки некондиционной обрези от ножниц, которую осуществляют с помощью крана, приходится затрачивать много рабочего времени и физического труда.

Цель изобретения — упрощение конструкции и снижение металлоемкости.

Поставленная, цель достигается тем, что в гидравлических маятниковых ножницах, содержащих станину с закрепленным на ней упором, раму, со смонтированными в ней направляющими и силовым цилиндром, верхний и нижний ножи, средство ограничения положения верхнего ножа и поворотный рычаг, шарнирно установленный одним концом на станине с возмож1073014

t0

50

55 ностью взаимодействия с упором, верхний нож жестко закреплен на раме, а нижний — на корпусе силового цилиндра, при этом силовой цилиндр установлен с воэможностью перемещения по направляющим рамы, шток его соединен с нижней частью рамы, а другой конец поворотного рычага шарнирно соенинен с корпусом силового цилиндра.

На фиг. 1 схематично изображены ножницы, исходное пбложение; на фиг. 2 — то же, в процессе перерезания заготовки.

Ножницы содержат станину 1, закрепленный на ней упер 2, поворотный рычаг 3, шарнирно соединенный с помощью цилиндрической цапфы 4 своим одним концом со станиной 1 и установленный с возможностью взаимодействия своей средней частью с упором 2. Другой конец поворотного рычага 3 через цилиндрическую цапфу 5 шарнирно соединен с корпусом б силового цилиндра, установленного с возможностью перемещения в направляющих 7, смонтированных на раме 8. С нижней частью рамы 8 соединен шток 9 силового цилиндра.

Верхний нож 10 жестко закреплен на раме 8, а нижний нож 11 жестко закреплен на корпусе б силового цилиндра. Для ограничения положения верхнего ножа 10 и предотвращения удара его о заготовку на раме 8 смонтирован опорный ролик 12, а на станине 1 закреплена предназна1ченная для взаимодействия с этим роликом плита 13. Для обеспечения определенности исходного положения рамы 8, при котором плоскость реза должна быть перпендикулярна продольной оси разрезаемой заготовки, на фундаменте закреплена стойка 14 с амортизатором 15, предназначенным для взаимодействия с закрепленным на раме 8 опорным выступом

16. С входной и выходной сторон ножниц на фундаменте смонтированы соответственно подводящий 17 и отводящий 18 рольганги, предназначенные для транспортировки разрезаемой заготовки 19.

Гидравлические маятниковые ножницы работают следующим образом.

В исходном положении рабочая жидкость под давлением находится в штоковой полости силового цилиндра, его корпус б и закрепленный на нем нижний нож 11 находятся в крайнем нижнем положении, поворотный рычаг

3 опирается на упор 2, а опорный выступ 16 — на амортизатор 15. Поршень силового цилиндра и шток 9, а также соединенная с последним рама

8 с закрепленным на ней верхним ножом 10 находятся в крайнем верхнем положении. Между ножами 10 и 11 свободно проходит заготовка 19.

После прохождения заданной длины заготовки и получения команды иа ее разрезание штоковую полость силовоч го цилиндра соединяют со сливом а в его поуыневую полость подают рабочую жжцкость под давлением. Поршень сижжого цилиндра и шток 9, а о вместе с ним рама 8 с верхним ножом

1и опуекаются вниз до тех пор, пока закрепленный на раме опорный ролик

12 не коснется плиты 13. От нижней грани верхнего ножа 10 до поверхности заготовки остается 5-10 мм.

После упора опорного ролика 12 в плату 13 поршень и шток 9 силового цаюиьндра оатанавливаются и начинает подниматься корпус 6 силового цилиндра с закрепленным на нем нижним ножом 11. Поворотный рычаг 3 отходит от упора 2 и при движении корпуса б силового цилиндра происходит перерезание заготовки 19. Затем поршневую полость силового цилиндра соединяют со сливом, а в его штоковую полость подают рабочую жидкость под давлением. В результате корпус 6 силового цилиндра опускается совместно с поворотным рычагом 3 до тех пор, пока последний не упрется в упор 2.

После этого рама 8 поднимается в крайнее верхнее положение, закрепленный на ней опорный выступ 16 взаимодействует с амортизатором 15. Ножницы возвращаются в исходное положение.

Далее цикл повторяется. !

Предлагаемые ножницы по сравнению с базовым объектом, в качестве которого принят прототип, проще по конструкции, так как удается отказаться от примейения ножевого суппорта, вместе с тем значительно снижена металлоемкость ножниц, поскольку рама стала короче на длину суппорта, а ста- нина выполнена уже не в вине гро- . моздкого портала, а в виде стойки— подставки.
