Состав для ниобийсилицирования изделий из титана и его сплавов

Состав для ниобийсилицирования изделий из титана и его сплавов

Иллюстрации

Показать все

Реферат



СОСТАВ ДЛЯ НИОБИЙСИЛИЦИРОВАНИЯ ИЗДЕЛИЙ ИЗ ТИТАНА И ЕГО СПЛАВОВ , содержащий пятиокись ниобия, окись алюминия, кремнийсодёржащее вещество и фтористый алюминий, о тличающийся тем, что, с целью повышения насыщающей способности , он дополнительно содержитПорошок меди, порошок алкминия, а в ка честве кремнийсодержащего вещества двуокись кремния при следующем соотношении компонентов, мас.%: 5-15 Пятиокись ниобия 20-30 Двуокись кремния 20-30 Порошок алюминия 10-20 Порошок меди 2-4 Фтористый алюминий «е Остальное Окись.алюминия

.— (1Ю (И}

3(Я) С 23 С 9 02

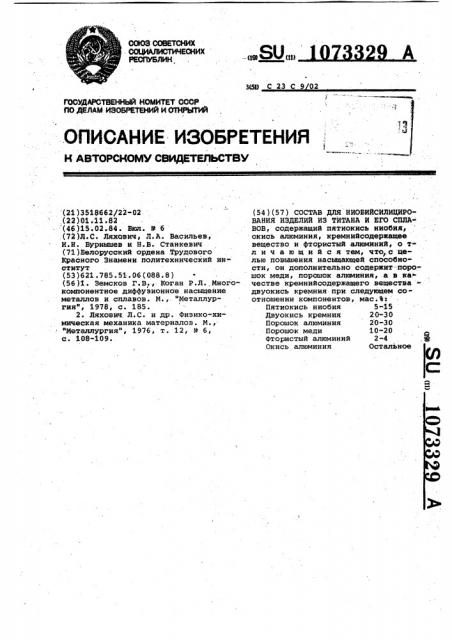

СОЮЗ СОВЕТСКИХ . С ЗИЬил

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

АО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 35186 б2/22-02. .(22)01 11.82 (46)15.02.84. Бюл. Р б ,(72)Л.С. Ляхович, Л.A. Васильев., И.Н. Вурнышев и Й.В. Станкевич (71 )Белорусский ордена .Трудового

Красного Знамени политехнический институт (53)621.785.51.06(088.8) (56 )1. Земсков Г.В., Коган P.Ë. Многокомпонентное диффузионное насыщение металлов и сплавов. М., "Металлургия", 1978, с. 185.

2. Ляхович, Л.С. и др. Физико-химическая механика материалов. N., "Металлургия", 1976, т. 12, Р 6, с. 108-109.. (54 ) (57 ) СОСТАВ ДЛЯ НИОБИЙСИЛИЦИРОВАНИЯ ИЗДЕЛИЙ ИЗ ТИТАНА И ЕГО СПЛАВОВ, содержащий пятиокись ниобия, окись алюминия, кремнийсодержащее вещество и фтористый алюминий, о тл и ч а ю шийся тем, что,.с целью повышения насыщающей способности, он дополнительно содержит порошок меди, порошок алюминия, а в «а честве кремнийсодержащего вещества « двуокись кремния при следующем со" отношении компонентов, мас.Ъ:

Пятиокись ниобия 5-15

Двуокись кремния 20-30

Порошок алюминия 20-30

Порошок меди 10-20

Фтористый алюминий 2-4 ф

Окись алюминия Остальное

1073329

Состав насыщающей смеси, мас.Ъ

Толщина диффузионного слоя мкм

ВТ1"0 ОТ4 ВТ14

7-8

Предлагаемый состав

5Nb Og + 30Si0g + 20A1 + 20СИ + 2ЬУ +.23A1gOg

64

63

60

Составитель Г. Вахтинова

Техред A.Áàáèíåö Корректор И. Муска

Редактор M. Циткина

Тираж 900 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская. наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Заказ 279/26

Изобретение .относится к металлургии, в частности к химико-термической обработке, а именнб к совместному диффузионному насыщейию ниобием и кремнием иэделий иэ титана и его сплавов °

Состав может быть использован для повышения износо-, жаро- и коррозион ной стойкости изделий из титана и его сплавов в машиностроительной, авиационной, судостроительной, хи- !О мической и др. отраслях промышленности.

Известен состав для ниобийсилици« рования титановых сплавов из порошков окислов насыщающих элементов для )5 повышения износа-, жаро- и коррозион- . ной стойкости титановых сплавов Щ .

Наиболее близким к предлагаемому по технической сущности и достигае- 2р мому эффекту является состав для ни. обийсилицирования изделий из титана и его сплавов, содержащий, мас.В:

100$50A1z 0 +50 (90CK+5Nb205))+6A1Fg .

После насыщения в известном составе при 900ОС за 4 ч формируются диффузионные слои толщиной 40-60 мкм 2 .

Недостатком известного состава является низкая насыщающая способность при.температурах до 900ОС.

Повышение же температуры насыщения для увеличения насыщающей способности неприменимо для многих изделий иэ титана и его сплавов, нагрев котог

Известный состав

00j50(5Nbg Og + 95ск)+ 50л120,3+ 6AIFg

1 0Nb 05+25 S i Og +2 5А1+1 5 С и+ЗА1 Р5 +2 2 А1 20

15 Nb 0g +2 0S i O +3 0A1+1 OCR+4 A1 Fg +2131g Оз рых выше температуры полиморфного прекращения(880ОС) вызывает рост зерна в сплаве и резкое снижение механических свойств изделий.

Цель изобретения - повышение насыщающей способности состава.

Для достижения указанной цели известный состав для ниобийсилицирования иэделий из титана и его сплавов,,содержащий пятиокись ниобия, окись алюминия, кремнийсодержащее вещество и фтористый алюминий, дополнительно содержит порошок меди, порошок алюминия, а в качестве кремнийсодержащего вещества - двуокись кремния при следующем соотношении компонентов, мас.Ъ:

Пятиокись ниобия 5-15

Двуокись кремния 20-30

Порошок алюминия 20-30

Порошок меди 10-20

Фтористый алюминий 2-4

Окись алюминия Остальное

D p и м е р. Проводят насыщение титановых сплавов ВТ1-0, ОТ4 и ВТ14 при 850 С в течение 4 ч в различных составах. Сравнительные данные по насыщающей способности предлагаемого и известного составов представлены в таблице.

Из таблицы видно, что насыщающая способность предлагаемого состава для ниобийсилицирования титановых сплавов в 7-8 раз выше, чем из- ., вестного.
