Устройство для определения макрошероховатости дорожных покрытий

Устройство для определения макрошероховатости дорожных покрытий

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО-ДЛЯ ОПРЕДЕЛЕНИЯ МАКРОШЕРОХОВАТОСТИ ДОРОЖНЫХ ПОКРЫТИЙ, содержащее корпус в виде короба с крышкой, на внутренней стороне которой укреплен удлиненный рефлектор с размещенными в нем источником света и конденсатором, и приемники отраженного света, отличающееся тем, что, с целью повышения точности измерений, оно снабжено вогнутыми зеркальными отражателями, укрепленными на внутренних сторонах боковых стенок короба у его нижнего края, а приемники отраженного света установлены на наружной поверхности рефлектора вьние зеркальных отражателей на расстоянии, равном их фокусному j расстоянию.

СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (191 (11}

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

П0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCNINClf СВИДВТОЪСТВУ (2Ц 3533312/29-33 (22) 05.01.83 (46) 15.02.84. Бюл. Р 6 (72) И.И.Фриматейн (71) Государственный дорожный проектно-изыскательский и научно-исследовательский институт "Гипродорнии" .(53) .69. 002. 56: 625. 7 {088. 8) (56) 1. Елисеев Б.M. и др. 11етоды и приборы для оперативного контроля шероховатости дорожных покрытий.—

"АвтоМобильные дороги", 9 12, 1976.

2. "Vad Nenes med Nakrotextur

och H1krotextur". - "Rappo.rt Satens

УадосЪ Trafihinstitut",1976,т.3, Р 163, с. 36, рис, 30 (прототип).

3(5D E 0 1 С 2 3 / 0 7 Д 0 1 В 5 2 8 (54) (57 ) УСТРОЙСТВО ДПЯ ОПРЕДЕЛЕНИЯ

МАКРОШЕРОХОВАТОСТИ ДОРОЖНЫХ ПОКРЫТИЙ, содержащее корпус в виде короба с крышкой, на внутренней стороне которой укреплен удлиненный рефлектор с размещенными в нем источником света н конденсатором, и приемники отраженного света, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений, оно снабжено вогнутыми зеркальными отражателями, укрепленными на внутренних сторонах боковых стенок короба у его нижнего края, а приемники отраженного света установлены на наружной поверхности рефлектора вьаае зеркальных отражателей на расстоянии, равном их фокусному Е расстоянию.

1073360

Изобретение относится к контролю физико-механических свойств автомобильных дорог, а именно к определению параметров шероховатости дорожных но крыт и и .

Известно устройство для определения шероховатости дорожных покрытий, содержащее иглы, вертикально расположенные в одной плоскости, и прозрачную линейку шаблон )1j .

Недостатки этого устройства - высокая трудоемкости . неудобство измерения, а также ограниченность подвергаемого контролю участка покрытия.

Наиболее близким к предлагаемому является устройство для определения 15 макрошероховатости дорожных покрытий, содержащее корпус в виде короба с крышкой, на внутренней стороне которой укреплен удлиненный рефлектор с размещенными в нем источником света и конденсатором, и приемники отраженног о света Q2Q .

Недостаток известного устройства состоит в том, что оно не обеспечи- вает требуемой точности измерения, так как источник света сканирует довольно ограниченный участок поверхности под углом к ней, а приемник све а улавливает только отраженный под тем же углом поток света и не кон тролирует боковое рассеивание.

Цель изобр " =ния — повыиение точности измерений.

Цель достигается тем, что устройство для определения макрошероховатости дорожных покрытий, содержащее 35 корпус в виде короба с крышкой, на внутренней стороне которой укреп-, лен удлиненный рефлектор с размеценными в нем источником света и конденсатором, и приемники отражен- 4п ного света, снабжено вогнутыми зеркальными отражателями, укрепленными на внутренних сторонах боковых стенок короба у его нижнего края, а приемники отраженного света установ- „ лены на наружной поверхности рефлектора выше зеркальных отражателей на расстоянии, равном их фокусному расстоянию.

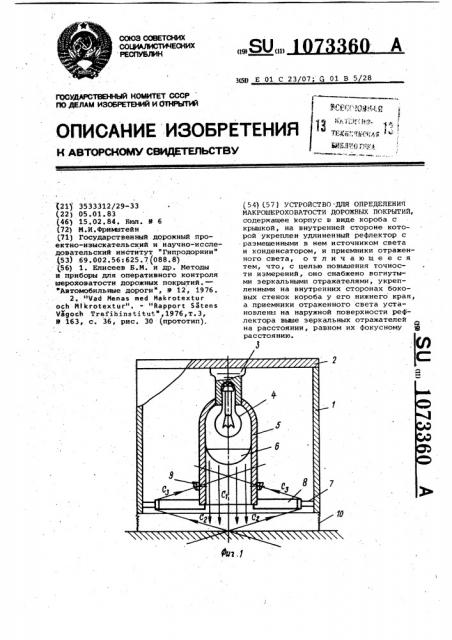

На фиг, 1 представлено предлагаемое устройство, продольный разрез; ,на фиг. 2 - то же, вид снизу.

Устройство содержит корпус в виде.,короба 1, закрытого сверху крышкой 2. На внутренней стороне крышки в патроне 3 укреплен источник 4 света с удлиненным рефлектором 5, в котором размещен конденсатор б.

На внутренних сторонах короба 1 на опорах 7 укреплены зеркальные отражатели 8, выполненные в виде вогнутых зеркальных пластин. На наружной стороне рефлектора 5 выме отражателей 8 установлены приемники 9 света, включенные в измерительную схему (не показана) . Приемники 9 имеют возможность вертикального перемещения d целью настройки устройства. При этом расстояние от приемника 9 до отражателя 8 равно фокусному расстоянию последнего. Шторка 10 служит для защиты приемников 9 от дневного света.

Устройство работает следующим образом.

Для настройки максимальной чувствительности устройство устанавливают на образец дорожного покрытия с наиболее высокой макрошероховатостью, затем включают йсточник 4 света, Световой поток С падает на покрытие, при этом часть отраженного от покрытия светового потока С попадает на зеркальные отражатели 8, где фокусируется в,поток С, принимаемый приемникаьы 9 света. Перемещая приемники 9 по вертикали, добиваются максимального сигнала на выходе измерительной схемы и устанавливают верхний предел измерения. Эатем,ставят устройство на образец покрытия с минимальной шероховатостью и устанавливают нулевое значение на шкале показывающего прибора (амперметра).

При проведении измерений устройство устанавливают на исследуемую поверхность дорожного покрытия, включают источник света и по показаниям прибора определяют макрошероховатость поверхности. Переставляя устройство, можно мгновенно получать значения макрошероховатости на одном и том же участке или на разных участках дорожного покрытия, определяя затем среднее значение шероховатости по участку покрытия.

Устройство позволяет существенно повысить точность измерения макрошероховатости покрытия путем контроля потоков рассеянного света, отраженных стенками выпуклостей контролируемой поверхности во всех направлениях.

1 !

1073360
