Реферат



ФУНДАМЕНТ ПОД РЕЗЕРВУАР, включающий кольцевой блок, размещенный по периметру стенок резервуараи выполненный с кольцевой открытой сверху выемкой , расположенной по контуру стенок резервуара , и кольцевую диафрагму, расположенную над выемкой и опертую своей внутренней кромкой на верхний обрез кольцевого блока, отличающийся тем, что, с целью снижения материалоемкости фундамента при возведении его на слабых и пучинистых грунтах, диафрагма выполнена составной из секторных элементов, кольцевой блок снабжен установленными в выемке вертикальными винтовыми упорами под каждый секторный элемент диафрагмы, а стенка выемки по ее внутреннему контуру выполнена ступенчатой.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(sg Е 02 D 2732

ОПИСАНИЕ ИЗОБРЕТЕНИ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

Ю 3

СО

CrO

00 вВ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3514836/29-,33 (22) 29.11.82 (46) 15,02.84. Бюл. № 6 (72) Ю. К. Сенцов (71) Государственный научно-исследовательский и проектный институт нефтяной и газовой промышленности им. В. И. Муравленко (53) 624.159.14 (088.8) (56) 1. Стулов Т. Т. и др. Сооружение газохранилищ и нефтебаз. М., «Недра», 1973, с. 45, п. 2.14.

2. Авторское свидетельство СССР № 947288, кл. Е 02 D 27/32, 1981 (прототип).

„„SU„„10 3384 A (54) (57) ФУНДАМЕНТ ПОД РЕЗЕРВУАР, включающий кольцевой блок, размещенный по периметру стенок резервуара и выполненный с кольцевой открытой сверху выемкой, расположенной по контуру стенок резервуара, и кольцевую диафрагму, расположенную над выемкой и опертую своей внутренней кромкой на верхний обрез кольцевого блока, отличающийся тем, что, с целью снижения материалоемкости фундамента при возведении его на слабых и пучинистых грунтах, диафрагма выполнена составной из секторных элементов, кольцевой блок снабжен установленными в выемке вертикальными винтовыми упорами под каждый секторный элемент диафрагмы, а стенка выемки по ее внутреннему контуру выполнена ступенчатой.

1073384

Изобретение относится к строи,ельству, а именно к конструкциям фундаментов под резервуары на слабых или пучинистых грунтах.

Известен фундамент под резервуар, включающий железобетонный блок, размещенный по периметру стенок резервуара (1).

Недостаток известного фундамента его высокая материалоемкость при возведении на слабых и пучинистых грунтах.

Наиболее близким к изобретению яв- 10 ляется фундамент под резервуар, включающий кольцевой блок, размещенный по периметру стенок резервуара и выполненный с кольцевой открытой сверху. выемкой, расположенной по контуру стенок резервуара, и кольцевую диафрагму, расположенную над выемкой и опертую своей внутренней кромкой на верхний обрез кольцевого фундамента (2).

Недостатком известного фундамента также является высокая материалоемкость при возведении его на слабых или пучинистых грунтах.

Цель изобретения — снижение материалоемкости фундамента при возведении его на слабых или пучинистых грунтах.

Указанная цель достигается тем, что в 25 фунда менте под резервуар, включающем кольцевой блок, размещенный по периметру стенок резервуара и выполненный с кольцевой открытой сверху выемкой, расположенной по контуру стенок резервуара, и кольцевую диафрагму, расположенную над выемкой и опертую своей внутренней кромкой на верхний обрез кольцевого блока, диафрагма выполнена составной из секторных элементов, кольцевой блок снабжен установленными в выемке вертикальными винтовыми упорами под каждый секторный элемент диафрагмы, а стенка выемки по ее внутреннему контуру выполнена ступенчатой.

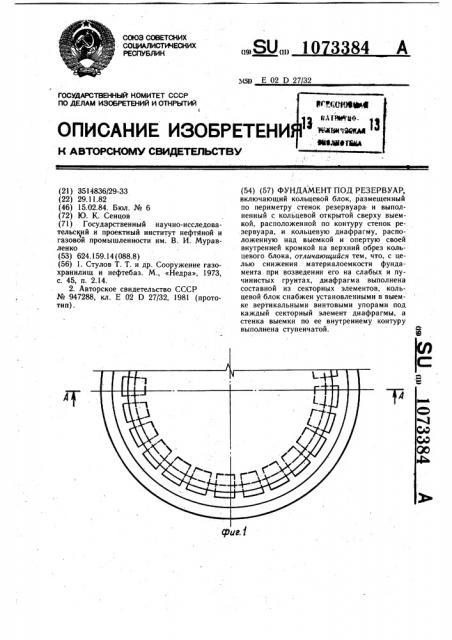

На фиг. 1 схематически изображен фундамент под цилиндрический резервуар, плИн; на фиг. 2 — поперечный разрез А — А на фиг. 1; на фиг. 3 — узел 1 на фиг. 2 опирания резервуара на фундамент.

Фундамент включает кольцевой блок 1, размещенный по периметру стенок резервуара 2 и выполненный с кольцевой открытой сверху 3 выемкой, расположенной по контуру стенок резервуара 2, и кольцевую диафрагму 4, расположенную над выемкой

3 и опертую своей внутренней кромкой на верхний обрез 5 кольцевого блока 1. При этом диафрагма 4 выполнена составной из секторных элементов, кольцевой блок 1 снабжен установленными в выемке 3 вертикальными винтовыми упорами 6 под каждый секторный элемент диафрагмы 4, а внутренняя стенка 7 выемки 3 выполнена ступенчатой со ступенями скругленной формы. Для фундамента положения диафрагмы 4 в горизонтальной плоскости могут быть выполнены упоры 8.

Принцип работы фундамента заключается в следующем.

При больших деформациях основания, когда прогиб отдельных секций диафрагмы

4 достигает предельного значения, посредством винтовых упоров 6 ослабляют напряжение в этих секторных элементах диафрагмы 4 и перемещают их вниз на соответствующую ступень внутренней стенки 7 выемки 3. В случае значительных просадок отдельных участков фундамента "с выключением этих участков из работы посредством винтовых упоров 6 отдельные секторные элементы диафрагмы 4 наоборот поднимают с установкой дополнительной ступени на обрезе внутренней стенки выемки 3.

Применение предла гаемого фундамента позволяет значительно снизить его материалоемкость при строительстве на слабых и пучинистых грунтах.

1073384

Составитель Е. Палагин

Редактор С. -Лисина Техред И. Верес Ко рре кто р О. Била к

Заказ 11799 28 Тираж 644 Подписное.ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
