Анкерная крепь
Иллюстрации
Реферат
АНКЕРНАЯ КРЕПЬ, включанвдая грузонесуадий стержень с опорным элементом на его замковом конце, замок , выполненный в виде удерживающей пробки из крсмдки неразмркаюцей горной породы, и подпорный элемент, ограничивающий пробку со стороны устья скважины, от ли ч a ющ a яс я тем, что, с целью снижения трудоемкости установки крепи и повышения надежности ее закрепления, опорный злемент снабжен шнеком и конусным .наконечником .
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
6% 0l);
Зао Е 21 D 21 00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
flO ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ.(21) 3506939/22-03 .:. (22) 28.10.82 (46) -15.02.84. Бюл. 9 6 (72) О..Н.Степанищев и С.В.украинский (53) 622.281.74(088.8) .,(56)-:1.: Сетевский В.H. и др. Штанговая крепь. М., "Недра", 1965, с. 38.
2. Авторское свидетельство сссР
9 697732, кл. Е 21 D 21/00, 1975 (прот6тий). (54) (57) АНКЕРНАЯ КРЕПЬ, включающая грузонесущий стержень с опорным элементом на его. замковом конце, замок, выполненный в виде удерживающей пробки из крошки неразмокающей горной породы, и подпорный элемент, ограничивающий пробку со стороны устья скважины, отличающаяся тем, что, с целью снижения трудоемкости установки крепи и повышения надежности.ее закрепления, опорный элемент снабжен шнеком и конусным наконечником.
1073471
Изобретение относится к креплению горных выработок, а именно к анкерной крепи.
Известна анкерная крепь, включающая груэонесущий стержень с опорным элементом, эксцентрично установлен- 5 ным на его замковом конце, замок, выполненный в виде удерживающей пробки иэ чугунной. дроби или крупнозернистого песка с эксцентрично расположенным подпорным элементом, ограничи-)p вающим ее со стороны устья скважины 513-.
Однако такая крепь имеет незначительную несущую способность.
Наиболее близким к изобретению по технической сущности и достигаемому результату является анкерная крепь, включающая груэонесущий стержень с опорным элементом на его замковом конце, замок, выполненный в виде удерживающей пробки иэ крошки неразмокающей горной породы, и подпорный элемент, ограничивающий пробку со стороны устья скважины (21.
В известной анкерной крепи для создания первоначального натяжения с минимальной вытяжкой грузонесущего стЕржня необходимо введение установочной трубы в скважину и уплотнение с ее помощью крошки горной породы. Эти операции, выполняемые вруч- ЗО ную, увеличивают время на установку крепи и не обеспечивают стабильного качества ее закрепления, поскольку выполнение их зависит от квалификации и физических возможностей рабо- 35 чих.
Целью изобретения является снижение трудоемкости установки анкерной крепи и повышение надежности ее закрепления. 40
Указанная цель достигается тем, что в анкерной крепи, включающей грузонесущий стержень с опорным элементом на его замковом конце, замок, выполненный в виде удерживающей проб-4 ки иэ крошки неразмокающей горной породы, и подпорный элемент, ограничивающий пробку со стороны устья скважины, опорный элемент снабжен шнеком и конусным наконечником.

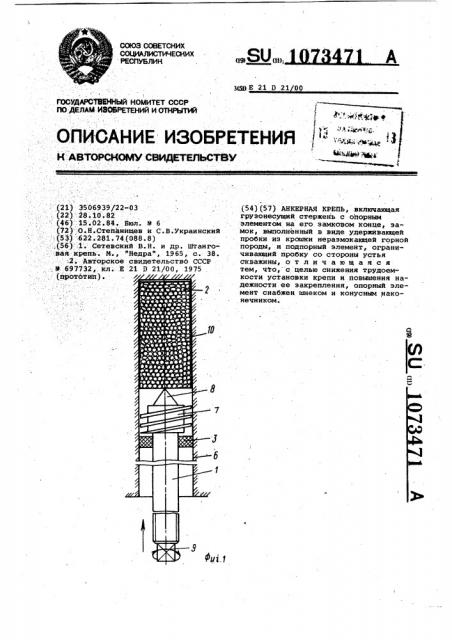

На фиг.1 показан анкер перед закреплением; на фиг.2 - то же, после закрепления.
Анкер включает гладкостенный грузонесущий стержень 1, замок в.виде удерживающей пробки 2 из крошки нераэмокаемой горной породы, подпорный элемент 3, опорную плитку 4 и .гайку
5. На конце груэонесущего стержня 1-, вводимого B скважину 6, предусмотрен опорный элемент 7, который снабжен шнеком и конусным наконечником 8.
На другом конце грузонесущего стержня 1, выступающим из скважины 6, имеется резьба и четырехгранный хвостовик 9. Крошка неразмокающей горной породы вначале помещена в патрон 10.
Установку н закрепление анкера осуществляют следующим образом.
В скважину 6 вводят патрон 10 с крошкой иэ неразмокающей горной породы с помощью грузонесущего стержня 1, хвостовик 9 которого установлен в шпиндель бурильной установки.
Затем путем вращения и поступательного перемещения груэонесущий стержень 1 своим конусным наконечником
8 разрушает патрон 10 и внедряется
/ в крошку неразмокающей породы, а опорный элемент 7 за счет шнека переметает крошку к подпорному элементу 3 и уплотняет ее по всей длине замка, Подпорный элемент 3, скользя по грузонесущему стержню 1, оказывает сопротивление крошке. Затем устанавливают опорную плиту 4 и гайку
5, создают необходимое предварительное натяжение анкера. Соединение опорного элемента 7 с грузонесущим стержнем 1 возможно с помощью резьбы, благодаря чему последний можно извлекать из скважины для повторного использования. В нисходящих скважинах подпорный элемент 3 может не применяться
Использование предложенной анкер-. ной крепи позволяет сократить время на возведение за счет упрощения процесса ее установки, повысить надежность закрепления анкера.
1073471
