Реферат



Способ контроля качества металлизации отверстий печатных плат путем наблюдения стенок отверстия с помощью оптических средств, от л ичающийся тем, что, с целью упрощения способа, отверстие Предварительно заполняют жидкостью, смачивающей его стенки.

(1Е (11) СООЗ СОВЕТСНИХ

СОЦИА ЛИСТ ИЧЕСНИХ

РЕСПУБЛИН

3(511 G 01 В 11 30" Н 05 K,З .00

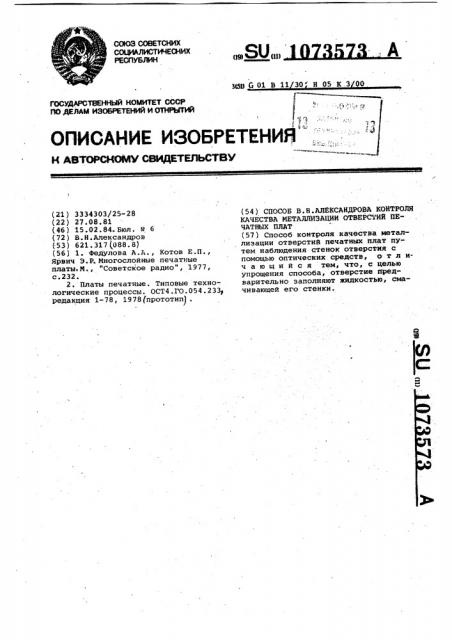

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф%

Ва

°

° 1

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 3334303/25-28 (22) 27.08.81 (4б) 15.02.84. Бюл. h), б (72) В.Н.Александров (53) 621.317(088.8) (56) 1. Федулова А.А., Котов E.Ï., Ирвич Э.P.Ìíîãîñëoéíûå печатные платы.М., "Советское радио", 1977, с.232.

2. Платы печатные. Типовые технологические процессы. ОСТ4.ГО.054.233 редакция 1-78, 1978(прототип . (54) СПОСОБ В.Н.АЛЕКСАНДРОВА КОНТРОЛИ

КАЧЕСТВА МЕТАЛЛИЭАЦИИ ОТВЕРСТИЙ ПЕЧАТНЫХ ПЛАТ (57) Способ контроля качества металлизации отверстий печатных плат путем наблюдения стенок отверстия с помощью оптических средств, о т л ич а ю шийся тем, что, с целью упрощения способа, отверстие йредварительно заполняют жидкостью, смачивающей его стенки.

1073573

Составитель A.oæåðåäîâ

Редактор К.Волощук Техред Т.Иаточка Корректор И.Шароши

Заказ 312/38 . Тираж 587 " Подписное

Вниипи Государственного комитета сссР по делам изобретений и Открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.

Ужгород, ул. Проектная, 4

Изобретение относится к техйологии производства радиоаппаратуры, в частности К способам контроля ка» чества печатного монтажа.

Известен способ контроля качества металлизации печатного монтажа, основанный на совмещении двух изображений — эталонного и контролируемого на бинокулярном оптическом компараторе и мерцании изображения на его выходе в случае различия в иэображениях (lj ..

Недостатком такого способа является невозможность контроля качества металлизации внутренней поверхности отверстий. 15

Известен также способ контроля металлнзации печатного монтажа путем наблюдения стенок отверстия с помощью оптических средств (2g .

Этот способ позволяет производить контроль качества металлиэированной поверхности отверстий, однако требует значительного времени, так как наблюдение внутренней поверхности от-. верстий должно производиться сбоку 25 под острым углом и, как минимум, с четырех сторон.

Цель изобретения - упрощение контфюля. поставленная цель достигается тем, что согласно способу контроля качества металлизации отверстий печатных плат путем наблюдения стенок отверстия с помощью оптическим средств

Отверстие предварительно заполняют 35 жидкостью, смачивакпцей его стенки.

При этом упрощение контроля качества металлиэации всей внутренней поверхности отверстий обеспечивается за счет того, что с помощью образо- 40 вавшейся в отверстии линзы из жидкости внутренняя цилиндрическая. поверхность отверстия разворачивается в хорошо обозреваемый конус, и дефекты металлиэации при их наличии не могут остаться незамеченными, где бы они не находились.

Контроль качества металлизации осуществляется следующим образом.

На одну иэ поверхностей платы с контролируемыми отверстиями наносится слой прозрачной жидкости, например глицерина, с таким расчетом, чтобы все отверстия заполнились .ею.

Затем излишки жидкости удаляют с поверхности тампоном из х/б ткани.

При этом введенная s отверстия жидкость образует в каждом иэ них двояковогнутую лннзу. Обработанная таким образом печатная плата помещается на предметный столик для контроля с помощью оптического устройства. При наблюдении внутренней поверхности металлизированного отверстия оптическим устройством используются свойства этой линзы и цилиндрическая поверхность металлизированногь отверстия разворачивается в хорошо обозреваемую коническую, т.е. поверхность отверстия просматривается на всю его глубину при неизменном взаимном..расположении платы и оптического устройства.

Эта же цель может быть достигнута другим образом, а именно: печатную плату при контроле под оптическим устройством .помещают на поролоновую или другую пористую подложку, смоченную прозрачной жидкостью,-например, водой или глицерином. Легким нажатием на печатную плату вблизи контролируемых отверстий жидкость выдавлива» ется из подложки в отверстия и достигается эффект, аналогичный описанному.

Предлагаемое изобретение позволяет значительно повысить качество визуального контроля печатных плат и снизить его трудоемкость s 2-3 раза.
