Устройство для отбора вязких материалов
Иллюстрации
Реферат
1. УСТРОЙСТВО ДЛЯ ОТБОРА ВЯЗКИХ МАТЕРИАЛОВ, содержащее режущий элемент с обогревом, отличающееся тем, что, с целью повышения производительности труда, снижения трудоемкости работ, режущий элемент выполнен в виде заборных ножей , а устройство снабжено жестко соединенными с этими ножами подающими кронштейнами, выполненными с пазами , снабженными роликами и соединенн лми с ними тйгами с рукоятью и колонкой с горизонтальными направляющими , соединенными при помощи втулок с заборными ножами и подающими кронштейнами . 2.Устройство по п. 1, отличающееся тем, что заборные ножи выполнены в виде полых односторонних клиньев, края вертикальных и наклонных стенок которых заострены. 3.Устройство по п. 1, отлич ющееся тем, что, с целью обеспечения одинаковых горизонтальных усилий на, заборные ножи и кронштейны , наклонные стенки заборных но-§ жей и пазы в кронштейнах выполнены (Л с равными углами наклона к вертикали . У-х оо да
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ
° °
° й
ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 3509254/25-26 (22) 02.09,82 (46) 15.02,84. Вюл. Р 6 (72) В.В.Назаров (71) Ленинградский филиал Государственного всесоюзного дорожного научно-исследовательского института (53) 543. 053 (088. 8) (56) 1. Авторское свидетельство СССР
9 90120, кл. Е 01 С 19/08, 1949. (54 ) (57 ) 1. УСТРОЙСТВО ДЛЯ ОТБОРА
ВЯЗКИХ МАТЕРИАЛОВ, содержащее режущий элемент с обогревом, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности труда, снижения трудоемкости работ, режущий элемент выполнен в виде заборных ножей, а устройство снабжено жестко соединенными с этими ножами подающи„„ЯЦ„„ 1073601 А я51) 6 01 И 1 04 Е 01 С 19 08 ми кронштейнами, выполненными с пазами, снабженными роликами и соединенн ями с ними тягами с рукоятью и колонкой с горизонтальными направляющими, соединенными при помощи втулок с заборными ножами и подающими кронштейнами.
2, Устройство по и. 1, о т л и ч а ю щ е е с я тем, что заборные ножи выполнены в виде полых односторонних клиньев, края вертикальных и наклонных стенок которых заострены.
3. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что, с целью обеспечения одинаковых горизонтальных усилий на. заборные ножи и кронштейны, наклонные стенки заборных но-Я жей и пазы в кронштейнах выполнены с равными углами наклона к вертикали.
1073601. Изобретение относится к средствам малой механизации для отбора или перегрузки небольших объемов материалов, имеющих большую вязкость при окружающей температуре воздуха (битумов, дегтей, смол и других l, и может быть использовано в химической промышленности, дорожном и гидротехническом строительстве, строительном производстве, а также может найти применение для отбора проб парафинов и ему подобных материалов.
Преимущественная область применения изобретения — быстрый отбор нерасплавленных вязких битумов из резервуаров баков и т.д. с небольшими загрузочными отверстиями, когда разогревание материала требует большого количества времени и экономически не целесообразно, Наиболее близким по технической сущности к предлагаемому является устройство для отбора вязких материалов, содержащее режущий элемент с обогревом (1 J, Однако данное устройство имеет низкую производительность труда вследствие бысгрого остывания лезвия ножа, большую трудоемкость работ и неравномерные горизонтальные усилия на заборные ножи„
Цель изобретения - повышение производительности труда, снижение трудоемкости работ и уравновешивание горизонтальных усилий на заборные ножи.
Поставленная цель достигается тем, что в устройстве, содержащем режущий элемент = обогревом, этот элемент выполнен в виде заборных ножей, а устройство снабжено жестко соединенными с этими ножами подающими кронштейнами, выполненными с пазами, снабженными роликами и соединенными с ними тягачами с рукоятью и колонкой с горизонтальными направляющими, соединенными при помощи втулок с заборными ножами и подающими кронштейнами.
Заборные ножи выполнены в виде полых односторонних клиньев, края вертикальных и наклонных стенок которых заострены.
Наклонные стенки затворных ножей и пазы в кронштейнах выполнены с равными углами наклона к вертикали.
В предлагаемсл устройстве для отбора (вырезания ) определенного объема материала требуется всего одна операция — простой нажим на рукоять, тогда как при использовании прототипа отбор материала можно произвести тслько после 3-4 эаглублений рабочего органа. Т.е. с учетом конструктивных особенностей режущих элементов предлагаемого. ,устройства (тонкие стенки ножей ) время отбора материала по сравнещен фиксирующий механизм 12
Заборные ножи и направляющие кронштейны посредством втулок 13 подвижно соединены с горизонтальными направляющими штангами 14, закрепленными на колонке 6.
В основании колонки имеется опора .15. Для удобства отбора материалов, расположенных на различных уровнях, колонка б и тяги 9 могут быть выполнены телескопическими или сменными.
Устройство работает следующим образом.
Перед началом набора материала включают нагревательные элементы, ножи приводят в раскрытое положение и устанавливают на поверхность материала. Затем с помощью нажатия на рукоять 11 осуществляют заглубление ножей в материал. При этом .
50,траверса 10 перемещается по колонке б, а ролики 7 перемещаются по пазам 4, создавая горизонтальные и вертикальные усилия на кронштейны
3 с ножами 1, заставляя их сближаться и углубляться.
Одновременно при заглублении ножей за счет скольжения их наклонных стенок по материалу возникают также горизонтальные усилия, сближающие ножи. Кронштейны и ножи при взаимном сближении перемещаются при помощи втулок 13 по штангам 14.
65 нию с прототипом сокращается в
4-5 раз.

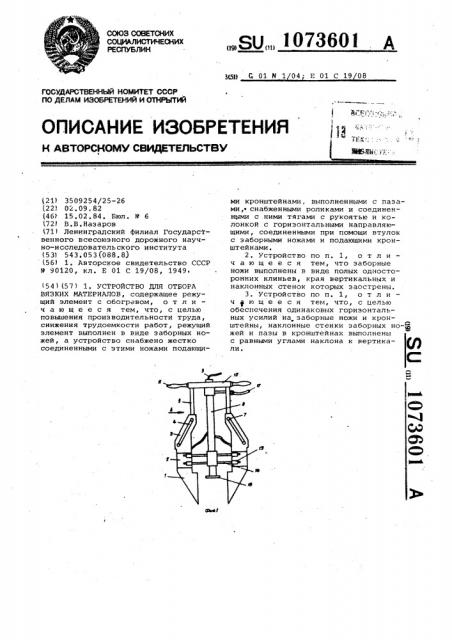

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — вид A на фиг. 1.
Устройство состоит иэ двух заборных ножей 1, которые через обогревающую коробку 2 неподвижно соединены с подающими кронштейнами 3. Ножи изготовлены иэ листо10 вой стали (для лучшей теплопроводности — из латуни ) и имеют форму односторонних полых клиньев, открытых с внутренней стоРоны и сверху. Кромки вертикальных стенок и
)5 нижняя кромка наклонной стенки заострены и .являются режущими лезвиями. Подающие кронштейны выполнены в виде попарно соединенных пластин, в которых имеются наклОнные пазы 4. В обогревающих коробках размещены электронагревательные элементы, к которым по проводам 5, пропущенным через колон ку б,. подается электрический ток.
25 В пазах под щих кронштейнов расположены ролики 7, насаженные на оси
8. Оси с помощью тяг 9 соединены с траверсой 10, снабженной рукоятью 11. В траверсе имеется отверстие; в которое входит колонка б.
30 В верхней части устройства размеЭкономический эффект от применения устройства достигается эа счет сокращения рабочего времени при отборе материала. фма2
Составитель Л. Горяйнова
Редактор М. Петрова Техред И.Асталсва Корректор Ю. Макаренко
Заказ 316/39 Тираж 823 Подписное. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. УжгОрод, ул. Проектная, 4
Заглубление ножей производят до тех пор, пока опора 15 не соприкоснется с поверхностью материала.. К этому моменту наступает смыкание ножей и заполнение образованного ими замкнутого объема отбираемым материалом.
По заполнении ножей с помощью механизма 12 фиксируют их закрытое положение и устройство переносят в тару для загрузйи материала. 3а- 10 тем в приподнятом положении устройства выключают фиксирующий механизм, при этом под воздействием веса материала на наклонные стенки заборных ножей и горизонтальных составляющих усилий роликов в пазах . кронштейнов-ножи раскрываются и материал соскальзывает с них.
Технико-экономическими преиму-. ществами предлагаемого устройства по сравнению с базовым объектом являются повышение производительности труда в 4-5 раз за счет сокращения операций и ускорения внедрения режущих элементов в материал при вырезании образца; снижение трудоемкости работ, которое достигается благодаря использованию кинематических звеньев усиления нагрузки от органа ее приложения к режущим элементам, а также за счет конструкции последних расширение области применения устройства, т.е. воэможность использования его для отбора материалов из резервуаров с небольшими загрузочными отверстиями, баков, бочек и т.п.; улучшение условий труда и техники безопасности, так как исключается возможность ожогов.
