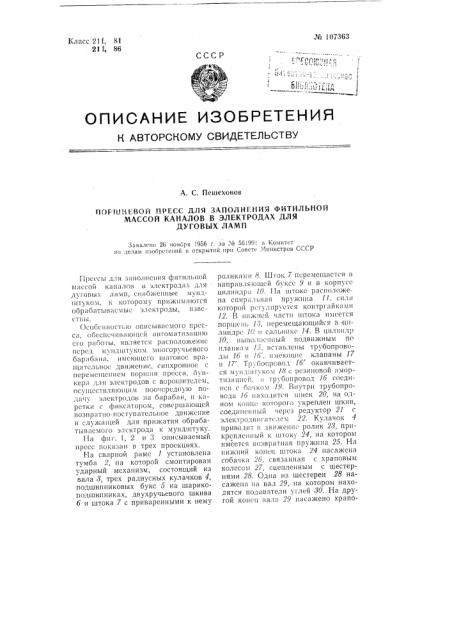

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

A. С. Пешехонов

П,)1- Ø Í ÅÂÎÈ ПРЕСС ДЛЯ ЗАПОЛН ЕНИЯ ФИТИЛЬНОЙ

МАССОЙ КАНАЛОВ В ЭЛЕКТРОДАХ ДЛЯ

ДУГОВЫХ ЛАМП

Заявлено 26 ноивря 1956 г. за ¹ 561991 в Комитет ио делам изоорете(нш и открытий ири Совете Министров СССР

Г 11) с с bi Q. I H 3 Я п о л и с и и и )) H T H,(1 I > I t o ?? массой ка1?ало« « электродах для дуговых ламп, ctt>tá>êåïttûå муHäштуком, к которому прижимаются обрлбяты«ясмыс электроды, извес п(ы.

Особе«вост«1о описываемого пресса, обеспечив» ю1цсй автоматизацию его ряб)о) ы, является расположение перед мундштуком м1югоручьевого бар»ба«я, имеющего шаго«ос вращательное движение, синхронное с перемен?снисм поршня пресса, буllкерл для электродов с ворошитслсм, осу1цсст«ляющим поочсрсдпую no;l ?раба«, ?i K»рстки с фи ксятором, совершающей возврлтпо-поступатсльпое дви>кение и слу?Kàùåé для прижатия обрабатываемого электрода к мундштуку.

На фиг. 1, 2 и 3 описываемый пресс показан в трех проскциях.

На сварной раме 1 установлена тумба 2, на которой смонтирован ударный механизм, состоящий из вала 8, трех радиусиых кулачков 4, подшипииковых букс 5 иа шарикоподшипниках, двухручьевого шкива

6 и штока 7 с приваренными к нему ролик»ми К Шток 7 перемещается в направляющей буксе 9 и в корпусе цилш?др;1 10. Ня штоке расположеп3 спираль«ля пруж?ша 11, спл;1 которой рс1улпруется контргайками

12. В ппжпсй части штока имеется поршень !8, перемеща?ощийся в -цилиндре 10 tt слльи??ке 14. В цплпц j()

10, выпол(1с:1пый подвижным пс

«лапкам 15, «ставлены трубопроводы !6 tt 16, II)tetoi?)tte клапаны 17 и 17 . Трубогровод 16 оканчивается муtti«ttòóком 18 с резиновой лмортпзяцпсй, » трубси?ровод 16 соедиitcIt с б?1чком 19. Внутри трубопровода !6 «»ходится шнек 20, на одном ко«цс которого укреплен шкив, соедп1«еппый через редуктор 21 с электродвигателем 22. Кулачок 4 приводит «:?вп>кепис ролик 28, прикрсплснпый к штоку 24, Н3 котором имеется возвратная пружина 25. На

i,H>KtI»t»

Бункер 86 и вал 29 могут регулироваться на разную длину углей.

Фитильная масса заливается в бачок 19, откуда с помощью шнека

20 по трубопроводу 16 подается в цилиндр 10. При наполнении цилиндра 10 поршень 18 вместе со штоком 7 поднимается в верхнее крайнее положение. При этом клапан 17 открыт, а клапан 17 закрыт.

Кулачок 4 с помощью ролика 28 давит на шток 24, в результате чего срабатывает автоматика подачи угля. Фиксатор 84 прижимает уголь к мундштуку 18, ролики 8 срываются с кулачка 4, и под действием пружины 11 шток 7 производит удар по массе, находящейся в цилиндре 10. При этом клапан 17 закрыт, а клапан 17 открыт. Масса под действием удара проходит через трубопровод 16 и заполняет внутреннюю полость угля. Далее все операции периодически повторяются.

Предмет изобретения

Поршневой пресс для заполнения фитильной массой каналов в электродах для дуговых ламп, снабженный мундштуком, к которому прижимаются обрабатываемые электроды, отличающийся тем, что, с целью обеспечения автоматической работы пресса, перед мундштуком установлены:многоручьевой барабан, имеющий шаговое вращательное движение, синхронное с перемещением поршня пресса, бункер для электродов с ворошителем, осуществляющим поочередную подачу электродов на барабан, и каретка с фиксатором, совершающая возвратно-поступательное движение и служащая для прижатия обрабатываемого электрода к мундштуку.
