Бессеребряная светочувствительная висмутсодержащая композиция

Бессеребряная светочувствительная висмутсодержащая композиция

Иллюстрации

Показать все

Реферат



БЕССЕРЕБРЯНАЯ СВЕТОЧУВСТВИТЕЛЬНАЯ ВИСМУТСОЦЕРЖАЛ1АЯ КОМПОЗИЦИЯ, включающая тартрат висмута

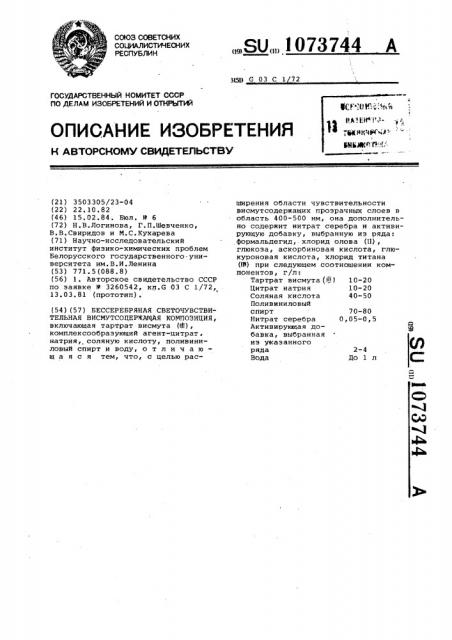

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) 3(51) G 0 3 G 1 7 2

OllHCAHHE ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВ

2-4

До 1 л

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3503305/23-04 (22) 22.10.82 (46) 15.02.84. Бюл, 9 6 (72) Н.В.Логинова, Г.П.ШЕвченко, В.В.Свиридов и М.С.Кухарева (71) Научно-исследовательский институт физико-химических проблем

Белорусского государственного-университета им.В.И.Ленина (53) 771 ° 5(088.8) (56) 1. Авторское свидетельство СССР по заявке Р 3260542, кл.G 03 С 1/72, 13.03.81 (прототип). (54) (57) БЕССЕРЕБРЯНАЯ СВЕТОЧУВСТВИТЕЛЬНАЯ ВИСМУТСОЦЕР .((ЩАЯ КОМПОЗИЦИЯ, включающая тартрат висмута (Ф), комплексообраэующий агент-цитрат, натрия, соляную кислоту, поливиниловый спирт и воду, о т л и ч а ющ а я с я тем, что, с целью расширения области чувствительности висмутсодержащих прозрачных слоев в область 400-500 нм, она дополнительно содержит нитрат серебра и активирующую добавку, выбранную из ряда: формальдегид, хлорид олова (11), глюкоза, аскорбиновая кислота, глюкуроновая кислота, хлорид титана (Э) при следующем соотношении компонентов, г/л:

Тартрат висмута (6 ) 10-20

Цитрат натрия 10-20

Соляная кислота 40-50

Поливиниловый спирт 70-80

Нитрат серебра 0,05-0,5

Активирующая добавка, выбранная из укаэанного ряда

Вода

1073744

20

70-80

О, 05-0, 5

60

Изобретение относится к бессеребряным светочувствительным висмутсодержащим композициям, которые могут быть использованы в . химико-фотографической Промышленности при изготовлении фотографических материалов высокого раэрешения-, Известна бессеребряная светочувствительная висмутсодержащая композиция, включающая тартарт висмута (pJ) комплексообразующий агентцитрат натрия, соляную кислоту, поливиниловый спирт и воду $1).

Фотослои на основе этой композиции (1) оптически прозрачны (К проп 90%), обладают высоким разрешением (более 200 мм-" ), высокой чувствительностью в Уф.области спектра с ) 400 нм (1), Недостатком известной композиции является то, что Фотослои на основе этой композиции нечувствительны к области 400-600 нм, что ограничивает возможности их практического использования.

Цель изобретения — расширение области .чувствительности висмутсодержащих прозрачных слоев в область 400-500 нм.

Поставленная цель достигается тем, что бессеребряная светочувствительная висмутсодержащая композиция, включающая тартрат висмута (И) комплексообраэующий компонент цитрат натрия, соляную кислоту, поливиниловый спирт и воду, дополнительно содержит нитрат серебра и активирующую добавку,, выбранную из ряда: формальдегид, хлорид олова (П), глюкоза, аскорбиновая кислота, глюкуроновая кислота, хлорид 40 титана (Щ) при следующем соотношении компонентов, г/л:

Тартрат висмута (И) 10-20

Цитрат натрия 10-20

Соляная кислота 40-50 45

Поливиниловый спирт

Нитрат серебра

Активирующая добавка, выбранная иэ укаэанного ряда 2»4

Вода До 1 л

Снижение концентоаций нитрата серебра и активирующих добавок вызывает уменьшение чувствительности фотослоев, а увеличение приводит к, вуалеобраэованию.

Композицию (рН 0,5-0,7) готовят смешиванием растворов а,б в определенных объемных соотношениях: а) раствор, содержащий соль висмута (Ш), соляную кислоту, комплексообразующий агент, активирующую добав. ку, нитрат серебра; б) раствор поливинилового спирта в воде. 65

Ппя получения прозрачных фотослоев используют известные способы.

В частности, они могут быть получены путем полива прозрачной эмульсии на подходящую подложку (стекло, бумага, лавсан). После высыхания слои прогревают в сушильном шкафу при 50-60 С в течение 2-3 ч.

Экспонирование слоев осуществляют полным спектром лампы накаливания мощностью 100 Вт .(освещенность

1200 лк) через трафарет или негатив.

Проявление экспонированных фотослоев производят в проявителе, содержащем пару Т1(m)/Т1(lу).

Проявленный слой промывают в течение нескольких минут проточной водой и высушивают при комнатной температуре. После проявления получаются черные изображения, практически беэ вуали, на прозрачном фоне.

Пример 1. Эмульсию для полива фотослоев готовят смешиванием растворов а и б в объемном соотношении 1:1. а) Раствор состава, г/л: тартрат висмута (ttl) 20, цитрат натрия 20, соляная кислота (концентрированная) 80, формальдегид 4, нитрат серебра 0,1, вода до

1 л; б) 14%-ный раствор поливинилового спирта в воде.

Полученная композиция имеет сЛедующий состав, г/л:тартрат висмута Оц) 10, цитрат.натрия 10, поливиниловый спирт (ПВС) 70, соляная кислота (концентрированная) 40, формальдегид 2, нитрат серебра 0,05 вода до 1 л.

Полив эмульсии производят на стекло с подслоем ПВС, слой высушивают при комнатной температуре

s темноте, затем прогревают при

50-60 С в течение 3 ч.Полученный фотослой экспонируют через трафарет видимым светом от лампы накаливания 100 Вт (освещенность 1200 лк) в течение

2 мин, после чего проявляют в про явителе следующего состава, м/N: сульфат титана (Ш) 0,04, сульфат. титана (lу) 0,002, трилон Б 0,08, вода до 1 л, ОП-10 из расчетоа 5 r на 1 л проявителя, t 1.8-20 С, время проявления 5 мин.

Получают негативное черно-белое изображение c cTHccT D „ 1,7, DÜ О, 05.

Пример 2. Эмульсия для полива Фотослоев готовится смешиванием растворов а и б в объемном соотношении 1:1. а) Раствор состава, г/лг тартрат висмута (И) 30, цитрат натрия 36, соляная кислота (концентрированная) 90, формальдегид 6, нитрат серебра 0,2, вода до 1 л. б) 15%-ный раствор ПВС в воде.

1073744

Полученная указанным образом композиция имеет следующий состав, г/л: тартрат висмута (М) 15, цитрат натрия 15, соляная кислота (концентрированная) 45, формальдегид 3, нитрат серебра 0,1, поли- 5 виниловый спирт 75, вода до 1 л.

Экспонирование и проявление слоев проводят аналогично примеру 1 °

Получают негативное черно-белое изображение с Dt„O„ 2, О, РЪ О, 1.

Пример. 3 ° Эмульсию для полива фотослоев готовят смешиванием растворов а)и б)в объемном соотношении 1:1. а) Раствор состава,(г/л): тартрат 15 висмута (И) 40, цитрат натрия 40, соляная кислота (концентрированная) 100, формальдегид 8, нитрат серебра 1,0, вода до 1 л; б) 16%-ный раствор ПВС в воде.

Полученная указанным способом композиция имеет следующий состав, г/л: тартрат висмута 20, цитрат натрия 20, соляная кислота (концентрированная) 50, формальдегид 4, нитрат серебра 0,5; ПВС 80, вода до. l л.

Экспонирование и проявление слоев как в примере 1. Получают негативное черно-белое изображение с

Р „, 2,5, РЪ 0,05.

Пример 4. Условия приготовления эмульсии для полива, экспонирования и проянления слоев такие же, как в примере 1, но в качестве активирующей добавки используется З5 хлорид олова (П). Получают негативное черно-белое иэображение с

Р„„,„„1,9, РЬ. 0,08.

Пример 5. Условия приготовления эмульсии для полива, экспо- 40 нирования и проявления слоев такие же, как в примере 2, но в качестве активирующей добавки используется хлорид олова (П). Получают негативное черно-белое изображе-45 ние с Рт„" 210. РЬ- 011 °

Пример б. Условия пригОтовления эмульсии для полина, экспонирования и проявления слоев таже, как а примере 3, но в ка- 50 честве активирующей добавки используется хлорид олова (Й). Получают негативное черно-белое изображение с D àõ "2 1 РЬ 0 1

Пример 7. Условия приготовления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 1, но в качестве активирующей добавки используется глюкоза. Получают негатинное черно-белое иэображение с Р „ 1,5, 60

РЪ 0,05. . Пример 8. Условия.приготовления эмульсии для полива, экспонирования и проявления слоев такие же; как в :.Примере 2, но в качестве активирующей добавки используется глюкоза. Получают негативное черно-белое изображение с Р 1,6, Db 0 i05.

Пример 9. Условия приготовления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 3. но в качестве активирующей добавки используется глюкоза. Получают негативное черно-белое изображение с Р 1,7, Db 0,1.

Пример 10. Условия приготовления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 1, но и качестве активирующей добавки и =пользуется аскорбиновая кислота. Получают негативное черно-белое изображение с Р, 1,9, РЬ 0,1.

П р и и е р 11. Условия приготовления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 2, но в качестве актинирующей добанки используется аскорбиновая кислота.

Получают негативное черно-белое изображение с D „ 2,1, РЬ 0,1.

Пример 12. Условия приготовления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 3, но в качестве актинирующей добавки используется аскорбиновая кислота.

Получают негативное черно-белое изображение c +ax 2, 3, РЬ О, 1.

Пример 13. Условия приготовления эмульсии для полива, экспонирования и проярления слоев такие же, как н примере 1, но в ка.честве активирующей добавки используется глюкуроновая кислота. Получают негативное черно-белое изображение с Рщ „ 2,2, РЬ 0,05.

Пример 14. Условия приготовления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 1, но в качестве активирующей добавки используется глюкуроновая кислота. Получают негативное черно-белое изображение с Й„1С,„ 2, 3, РЬ О; О 5 .

П р и м e p 15. Условия приготовления эмульсии для полива, зкслониронания и проявления слоев такие же, как в примере 3, но в качестве активирующей добавки используются глюкуроновая кислота. Получают негативное черно-белое изображение с Р„„„„2,6, РЪ-0,1.

Пример 16. Условия приготонления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 1, но в качестве активирующей добавки использует хлорид титана (1 ). Получают негативное черно-белое изображение с Dä„. 2,0, РЬ "002.

1073744

Длина волны экспонирующего излучения,нм

Композиция, используемая для приготовления слоев

500

460

420

400

Изображение не образуется

1. По прототипу

2. Варианты предложенной композиции, содержащей активирующие добавки: формальдегид (примеры 1-3) 0,9

1,5

1,7 хлорид олова (II) (примеры 4-6) 1Р2

0 8

1,6

1,9

1,2 глюкоза (примеры 7-9) 0,7

0,9

1,5 аскорбиновая кислота (примеры 10-12) 0,8

0,7

1,5

2,0

Глюкуроновая кислота (примеры 13-15) 0,8

1,7

1,0

2,1 хлорид титана (М) (примеры 16-18) 0,5

1,3

0,7

Составитель Е.Головлева

Редактор A.Äîëèíè÷ Техред Т.Фанта Корректор A.Òÿñêî

Эаказ 327/46 Тираж 464 Подписное

ВНИИХИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Пример 17. Условия приготов ления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 2, но в качестве активирующей добавки используется хлорид титана (И). Получают негативное черно-белое изображение

c D - 2,1, DS O 05.

Пример 18. Условия нриготов. ления эмульсии для полива, экспонирования и проявления слоев такие же, как в примере 3, но в качестве активирующей добавки. используется хлорид титана (01). Получают негативное черно-белое изображение с

D,@ 2,3, ВЪ 0,1.

В табл.1 представлены оптические плотности изображений на прозрачных слоях, полученных на основе предложенной фотографической композиции в сопоставлении с прозрачными слоями, полученными ва основе известной композиции, взятой в качестве прототипа.

Предложенная композиция обеспечивает возможность получения про10 зрачных висмутсодержащих слоев, чувствительных в видимой области спектра (с Р = 400-500 нм) вследствие введения активирующих.добавок, Получаемые изображения имеют чер (5 ную окраску на прозрачном фоне.
