Токопрерыватель для электролитных трубопроводов

Токопрерыватель для электролитных трубопроводов

Иллюстрации

Показать все

Реферат



ТОКОПРЕРЫВАТЕЛЬ ДЛЯ ЭЛЕКТРОЛИТНЫХ ТРУБОПРОВОДОВ по авт. св. № , отличающийся тем, что, с целью повышения надежности, он дополнительно содержит узел фиксации перегородки в плоскости, перпендикулярной оси сосуда, выполненный преимущественно в виде двух направляющих, расположенных вне сосуда параллельно его оси, а в перегородке выполнены отверстия для направляющих .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(д) Н 01 М 2/40//Н О! М 804

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 997141 (21) 3516331/24-07 (22) 19.11.82 (46) 15.02.84. Бюл. № 6 (72) В. К. Доманский, В. А. Шамилов и В. Н. Богомазов (53) 621.3.035.62 (088.8) (56) 1. Авторское свидетельство СССР № 997141, кл. Н 01,М 2/40, 1982.

„„SU„„1073826 A (54) (57) ТОКОПPEPЫВАТЕЛЪ ДЛЯ ЭЛЕКТРОЛ ИТНЫХ ТРУБОПРОВОДОВ по авт. св. № 997141, отличающийся тем, что, с целью повышения надежности, он дополнительно содержит узел фиксации перегородки в плоскости, перпендикулярной оси сосуда, выполненный преимущественно в виде двух направляющих, расположенных вне сосуда параллельно его оси, а в перегородке выполнены отверстия для направляющих.

1073826

15 0

З0

Изобретение относится к электротехнической промышленности и может быть использовано для предотвращения утечек тока через электролит, протекающий по трубопроводам.

По основному авт. св. Мо 997141 известен токопрерыватель для электролитных трубопроводов, содержащий разветвленную на две линии магистраль, запорную арматуру в виде трехходовых вентилей, выполненных из электроизоляционного материала и установленных в местах разветвления магистрали, сосуд с боковыми стенками из эластичного гофрированного материала, разделенный- на две электрически изолированных друг от друга жесткой перегородкой полости, каждая из которых включена в одну из линий, жесткая перегородка механически связана с трехходовыми вентилями (1).

Однако такая конструкция из-за эластичности материала стенок сосуда допускает возможность перемещения перегородки относительно направления ее движения. Это обстоятельство может привести, например, при ударных воздействиях к переключению только одного из вентилей, а следовательно, и к нарушению работоспособности устройства.

Целью изобретения является повышение надежности.

Поставленная цель достигается тем, что токопрерыватель для .,электролитных трубопроводов, содержащий разветвленную на две линии магистраль, запорную арматуру в виде трехходовых вентилей, выполненных из электроизоляционного материала и установленных в местах разветвления магистрали, сосуд с боковыми стенками из эластичного гофрированного материала, разделенный на две электрически изолированных друг, от друга жесткой перегородкой полости, каждая из которых включена в одну из линий, жесткая перегородка механически связана с трехходовыми вентилями, дополнительно содержит узел фиксации перегородки в плоскости, перпендикулярной оси сосуда, выполненный преимущественно в виде двух направляющих, расположенных вне сосуда параллельно его оси, а в перегородке выполнены отверстия для направляющих.

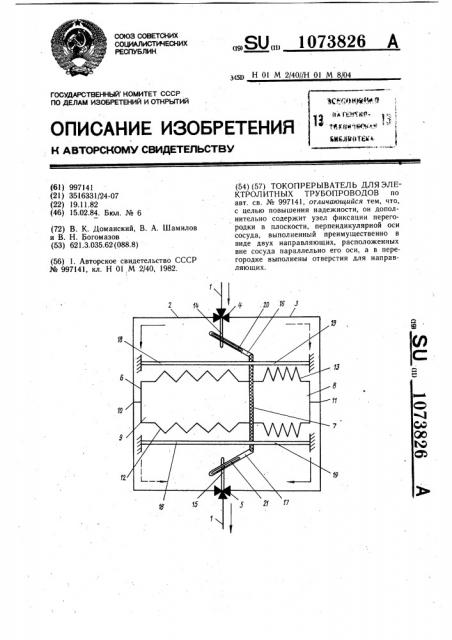

На чертеже изображен предложенный токопрерыватель.

Токопрерыватель содержит магистраль

1, разветвленную на две линии 2 и 3, запорные трехходовые вентили 4 и 5, установленные в точках разветвления магистрали 1, сосуд 6, разделенный жесткой перегородкой 7 на две изолированные друг от друга полости 8 и 9, подсоединенные соответственно к средним точкам 10 и 11 ли40

55 ний. 2 и 3. Магистраль 1, обе линии 2 и 3, вентили 4 и 5, сосуд 6 с жесткой перегородкой 7 выполнены из электроизоляционного материала. Боковые стенки 12 и 13 полостей 8 и 9 изготовлены из эластичного гофрированного материала. Вентили 5 и 4 имеют два фиксированных положения, которые обеспечиваются, например, при помощи постоянных магнитов. Для переключения вентилей из одного фиксированного положения в другое служат рычаги 14 и 15, выполненные, например, в виде упругих пластин. Рычаги 14 и 15 соединены тягами 16 и 17 с жесткой перегородкой 7. Внутри корпуса токопрерывателя параллельно движению перегородки 7 установлены направляющие 18, которые проходят через . отверстия 19 в перегородке 7. Тяги 16 и 17 имеют в месте соединения с рычагами 14 и 15 соответствующие прорези 20 и 21.

При работе токопрерывателя электролит поступает из магистрали 1, например, через вентиль 4 по линии 2 в полость 9.

При этом подача электролита в полость 8 прекращена, так как вентиль 4 перекрывает доступ жидкости в линию 3. В этот момент вентиль 5 закрывает линию 2 и открывает линию 3. Полость 9 из-за свойств гофрированной боковой стенки 12 начинает расширяться в осевом направлении, так как электролит поступает под гидравлическим напором. Полость 8 в силу тех же свойств гофрированной стенки 13 уменьшается и электролит из нее вытекает по линии 3 через вентиль 5 в магистраль 1. Сжатие полости 8 сопровождается перемещением жесткой перегородки 7 по направляющим 18, а следовательно, и тяг 16 и 17.

Когда жесткая перегородка достигает места, близкого к крайнему положению, рычаги 14 и 15, ранее свободно скользившие по прорезям 20 и 21 тяг 16 и 17, упираются в тело тяг 16 и 17 и воспринимают усилие от перегородки 7. В первый момент времени удерживающие силы, например, магнитов преобладают над усилием этих тяг, и рычаги 14 и 15 в силу их упругости начинают изгибаться. При достижении крайнего положения усилие тяг 16 и 17 превышает удерживающие силы и вследствие перпендикулярности плоскости перегородки 7 направлению ее перемещения за счет ее движения по направляющим 18 оба вентиля

4 и 5 одновременно переключаются из одного положения в другое, что приводит к подаче электролита в полость 8 и ее расширение, а также к сжатию полости 9 и выдавливанию из нее электролита в магистраль 1.

При достижении другого крайнего положения перегородкой 7 вновь происходит переключение вентилей 4 и 5. При этом перегородкой 7 и одним из вентилей обеспечивается разрыв электрической цепи, а пе1073826

Составитель В. Гундаров

Редактор А. Гулько Техред И. Верес Корректор В. Гнрняк

Заказ 11798/5! - Тйраж 683 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП сПатентэ, г. Ужгород, ул. Проектная, 4 реключение вентилей осуществляется за счет гидравлического напора в магистрали.

Предложенное устройство надежно в работе, поскольку за счет перемещения перегородки по направляющим, фиксирующим ее плоскость перпендикулярно направлению движения и устраняющим перекос перегородки, исключается возможность неодновременного переключения вентилей.
