Реферат



ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ, содержащий корпус, выполненный из токопроводящего материала и имеющий опорные буртики, а также выполненные из упругого ленточного материала контактные элементы, имеющие концевые участки с отгибами, взаимодействующие с опорными буртиками корпуса,отличающийся тем, что, с целью повышения надежности контактирования при одновременном обеспечении воэгложности повышения токовой нагрузки, контактные элементы имеют треугольную форму , а поперечное сечение корпуса имеет вид равнобедренной трапеции.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (1gI (11) SU

3Ци Н 01 а 13/11

OllHGAHHE ИЗОБРЕТЕНИЯ (1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВ

° (21) 3468618/24-07 (22) 14.07.82 (46) 15.02 ° 84. Бюл. Р 6 (72) О.В,Турчанинов (53) 621.315 (088.8) (56) 1. Патент QUA 9 3961834, кл. Н 01 R. 13/22,. 1979.

2. Авторское свидетельство СССР

Р 864394, кл. Н 01 Р 13/11, 1979. (54) (57) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ, содержащий корпус, выполненный из токопроводящего материала и имеющий опорные буртики, а также выполненные из упругого ленточного материала контактные элементы, имеющие концевые участки с отгибами, взаимодействующие с опорными буртиками корпуса, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности контактирования при одновременном обеспечении воэможности повышения токовой нагрузки, контактные элементы имеют треугольную форму, а поперечное сечение корпуса имеет вид равнобедренной трапеции.

1073829

1О

Электрический соединитель содержит токопроводящий корпус трапецеидальной форьы 1 с буртиками. 2, образованными пластиной 3, прикрепленной к токопроводящему корпусу 6О винтами 4, на которое закрепляются контакты 5, выполненные треугольной формы с отгибами 6, закрепленные на основании с воэможностью перемещения обоих нижних концов

Изобретение относится к электро.— технике, а именно к электрическим соединителям, обеспечивающим электрический контакт с плоскостью.

Известно контактное устройство, в котором контактная панель, имею- 5 щая S-образную форму, расположена горизонтально, причем вогнутая часть панели выполняет функцию подпружинивания, а другая половина осуществляет электрический контакт ГП .

Недостатками такого контактного устройства являются значительные габариты, жесткость, отсутствие крепления к контактной пЛоскости.

Наиболее близким по технической сущности и достигаемому результату к изобретению является электрический соединитель, содержащий корпус, выполненный из токопроводящего материала и имеющий опорные буртики, а также выполненные из упругого ленточного материала контактные эле менты,.имеющие выполненные с отгибами концевые участки, взаимодействующие с опорными буртиками корпуса Г23.

Недостатком известного устройства является низкая надежность контактирования при больших токовых нагрузках.

Цель изобретения — повышение надежности контактирования при одновременном обеспечении возможности повышения токовой нагрузки.

Поставленная цель достигаетоя тем, что в электрическом соединителе, содержащем корпус, выполненный из токопроводящего материала и имеющий опорные буртики, а также выполненные из упругого ленточного материала контактные элементы, имеющие 4Р концевые участки с отгибами, взаимодействующие с опорными буртиками корпуса, контактные элементы имеют треугольную форму, а поперечное сечение корпуса имеет вид равнобедрен — 45 ной трапеции.

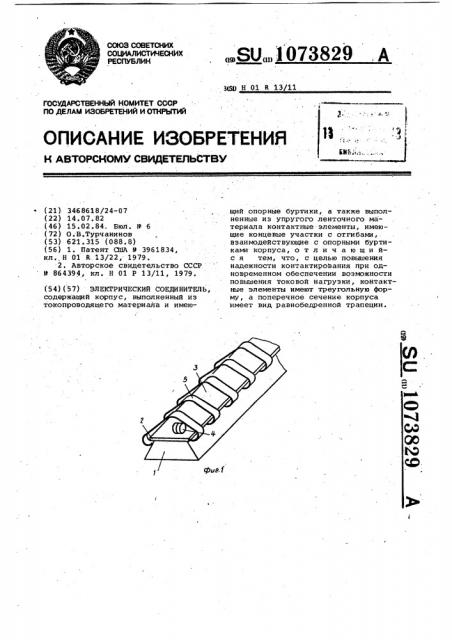

На фиг. 1 показан электрический соединитель, общий вид; на фиг. 2 часть корпуса; на фиг. 3 — контактный элемент, на фиг. 4 — набор кон- 5О тактов с перемычкой; на фиг. 5 часть корпуса гребенчатой формы; на фиг. 6 — конструкция двустороннего соединителя; на фиг. 7 — контакт в рабочем положении. 55 упругих секций по боковым наклонным поверхностям корпуса 1.

Для прямолинейной конструкции токопроводящего корпуса контактные элементы объединяются в гребенку перемычкой 7.

Для токопроводящих корпусов, изогнутых по радиусу, взаимная фиксация контактных элементов 5 производится пластиной 8 гребенчатой формы с шагом, равным расстоянию между контактными элементами 5, которая также закрепЛяется на верхней поверхности корпуса и обращена гребенкой в сторону боковой поверхности с большим радиусом, что позволяет разместить большее количество контактных .элементов.

Пластина 8 выполнена из электроизолированного материала, чтобы избежать..искрения между ней и контактным элементом 5, а также устранить образование градиентных поверхностей.

При необходимОсти используются два соединителя, которые скрепляются перемычкой 9. В случае использования в качестве переьнчки цилиндра к конструкции рабочего элемента (например, керамического конденсатора ) прикрепляется пластина

10, которая производит центрирование соединителя относительно его контактных поверхностей.

О

Сборка электрического соединителя осуществляется фиксацией кон тактного элемента 5 за буртики 2, образованные пластиной 3. В связи с тем, что расстояние по горизонтали между торцами контактного элемента 5 несколько меньше, чем длина верхней части токопроводящего корпуса 1 между боковыми поверхностями, осуществляется надежное закрепление пружинного контактного элемента.

При контактировании с параллельными плоскостями отогнутые концы 6 контактных элементов 5 треугольной формы скользят симметрично по наклонным боковым поверхностям токопроводящего корпуса от высоты Ъ„ до высоты и в сторону приложенйого кон2 тактного усилия и производят по мере этого движения увеличение контактного давления. Для устранения возможности образования остаточной деформации контактных элементов пластины 3 крепятся винтами 4 с полукру глой головкой, которая выпол няет роль ограничителя поступательного движения контактных элементов 5. При обратном движении наклонные боковые стороны проводящего корпуса 1 возвращают упругий контактный элемент

5 в исходное положение. Тем самым каждый контактный элемент независимо выбирает свой значительный зазор между верхней пластиной 3 и поверх1073829 .

\, Ч

Составитель A.Åìåëüÿíîâ

Техред И.уетелева Корректор Ю.Макаренко

Редактор А ° Гулько,с

Заказ 356/51, Тираж- 591- Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ностью параллельной плоскости, сохраняя при этом требуемое контактное давление. Токовая нагрузка при . контактировании контактного элемента с плоскостью проходит слева или справа, или с двух сторон одновременно, с верхнего конца контактного элемента 5 на закругленный конец 6 и боковую поверхность тбкопроводящего корпуса 1 и далее либо на перемычку 9, либо на вторую параллельную плоскость.

Предх.агаемое устройство позволяет

S повысить надежность контактироваиия с одновременным повыаением токовой нагрузки.
