Реферат



Х ИПЗ84

Класс 80а, 48а;, СССР

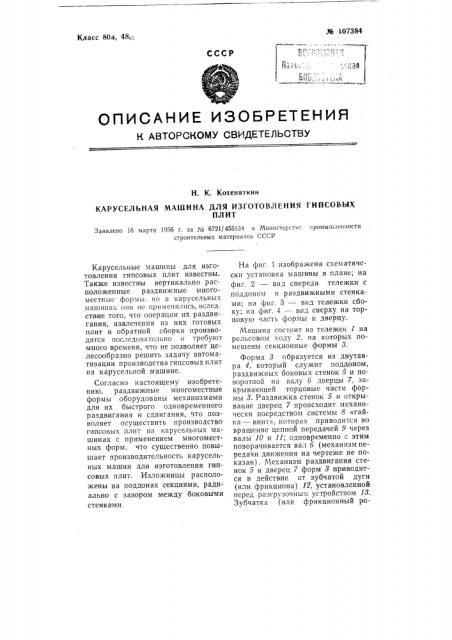

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. К. Котеняткин

КАРУСЕЛЬНАЯ МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ГИПСОВЫХ

ПЛИТ

Заявлено 16 марта 1956 г. за go 6721/455134 B Министерство яромышле.н ости строительных материалов СССР

Карусельные машины для изготовления гипсовых плит известны.

Также известны вертикально расположенные раздвижные многоместные формы, но в карусельных машинах они не применялись, вслед. ствие того, что операции их раздвигания, извлечения из них готовых плит и обратной сборки производятся последовательно и требуют много времени, что не позволяет целесообразно решить задачу автоматизации производства гипсовых плит на карусельной машине.

Согласно настоящему изобретению, раздвижные многоместные формы оборудованы механизмами для их быстрого одновременного раздвигания и сдвигания, что позволяет осуществить производство гипсовых плит на карусельных машинах с применением многоместных форм, что существенно повышает производительность карусельных машин для изготовления гипсовых плит. Изложницы расположены на поддонах секциями, радиально с зазором между боковыми стенками, На фиг. 1 изображена схематически установка машины в плане; на фиг. 2 — вид спереди тележки с поддоном и раздвижными стенками; на фиг. 3 — вид тележки сбоку; па фиг. 4 — вид сверху на торцовую часть формы и дверцу.

Машина состоит из тележек 1 на рельсовом ходу 2, на которых помещены секционные формы 8.

Форма 8 образуется из двутавра 4, который служит поддоном, раздвижных боковых стенок 5 и поворотной на валу 6 дверцы 7, закрывающей торцовые части формы 3. Раздвижка стенок 5 и открывание дверец 7 происходит механически посредством системы 8 «гайка — винт», которая приводится во вращение цепной передачей 9 через валы 10 и 11; одновременно с этим поворачивается вал 6 (механизм передачи движения на чертеже не показан). Механизм раздвигания стенок 5 и дверец ? форм 3 приводится в действие от зубчатой дуги (или фрикциона) 12, установленной перед разгрузочным устройством 18.

Зубчатка (или фрикционный ро¹ 107384 лик) 14, связанный с валом 11, прокатываясь по дуге 12, приводит в действие механизм раздвигания стенок. Аналогичный механизм 15 сдвигает формы обратно.

Формы 8 наполняются из бункера 1б. Затем тележки 1 движутся по кругу так, что гипс по пути успевает схватиться и отвердеть, После этого формы автоматически раздвигаются, как описано выше, и освобожденные плиты (на чертеже не показаны) удаляются разгрузочным устройством И. Затем полость форм 8 смазывается устройством 17, формы автоматически сдвигаются и в таком виде подаются под бункер 1б.

Одновременность и автоматичность. сдвигания и раздвигания форм 3 резко сокращают время на вспомогательные операции. Компактность размещения форм 3 на тележке 1 позволяет применить многоместные формы для карусельных машин и, таким образом, полностью автоматизировать основные операции по производству гипсовых плит.

Предмет изобретения

Карусельная машина для изготовления гипсовых плит, о т л ич а ю щ а я с я тем, что, с целью существенного повышения производительности, в ней применены вертикально расположенные раздвижные многоместные формы, которые расположены на поддонах секциями, радиально с зазором. между боковыми стенками и оборудованы механизмами для их одновременного раздвигания и сдвигания.
