Класс 42h, 20Г»,% 207422

СССР

Р ьсГГ Яч 1

1 » и >

И222ад„,;., I

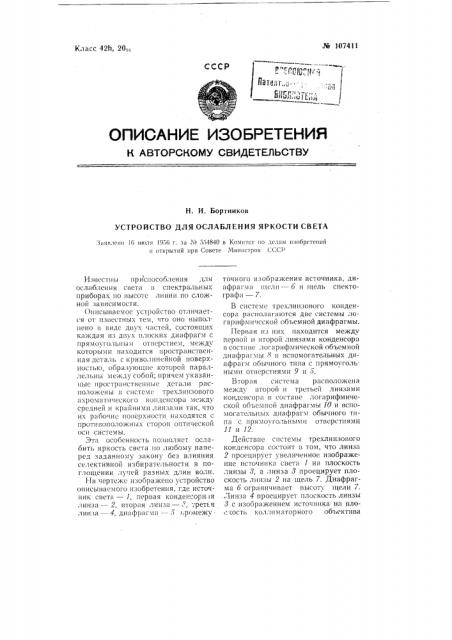

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. И. Бортников

УСТРОЙСТВО ДЛЯ ОСЛАБЛЕНИЯ ЯРКОСТИ СВЕТА

Звивги»о f6 1»олв 1056 г. вв ¹ 554840 в Комитет ио делам пвобрете»»й и открь1тий ири Совете Ми»»строя СССР

Известны приспособления для ослабления светя и спектральных приборах по высоте линии по сложной заьисимости.

Описываемое устройство отличается от известных ием, что оно выполнено в виде двух частей, состоящих кя»ждая из двух плоских диафрагм с

11рямоуголы1ым отверст исм, между которыми находится пространственная деталь с криволинейной поверхностью, образующие которой параллельны между собой; причем указанные прострянствсгн1ыс детали расположены в системс трехлинзового я: роматичсского копдепсора между средней и крайними линзами так, что

Нх рыбочис поверхности находятся с противоположных сторон оптической осп системы.

Зт<1 Осооснность Г10зволяст Ослабить яркость света»о любому паперед заданному закону без влияния селективной избирательности в поглощении лучей разных длин волн. г1а чертеже изображено устройство описываемого изобретения, где источник светя — 1, первая конденсорн,1я линзы — 2, вторая линза — Р, третья линза — 4, диафрагма — 6 1 рГ»межу. точного изображения источника, диафрагмы щслп — 6 н щель спектографа — 7.

В системе трехлипзового коиденсоря располагаются две системы логарифмической объемной диафрагмы.

Первая нз них находится между первой и второй линзами конденсора в составе логарифмической объемной диафрагмы и вспомогательных диафрагм обычного типа с прямоугольными отверстиями 9 и 5.

ВтОряя система расположена между второй и третьей линзами кондснсоря II составе логарифмической объемной диафрагмы 10 и вспомогательных диафрагм обычного типа с прямоугольнымlf отверстиями

11 и 12.

Действие системы трехлинзового

КОНДСНСОРГI СОСТОИТ В ТОМ, ЧТО ЛИНЗ11

2 проецирует увеличенное изображение источника светя 1 HB плоскость линзы 8, а линза 3 проецирует плоскость линзы 2 на щель 7. Диафрагма 6 ограничивает высоту щели ?.

Линза 4 проецирует плоскость линзы

3 с изображением источника ня пло;хость коллимяторного объектива 0 107411 спектрографа и служит для лучшего заполнения отверстия объектива.

Г1рсдмст изобретения

Устройство для ослаоления яркости света, например, в спектральных приборах по высоте спектральной линии, отлича ющсеся тем, что, с целью ослабления яркости света по любому наперед заданному закону без влияния селективной избирательности в поглощении лучей разных длин волн, оно выполнено в виде двух частей, состоягцих каждая из двух плоских диафрагм с прямоугольным отверстием, между которыми находится пространственная деталь с криволинейной поверхностью, образующие которой параллельны между собой, причем указанные пространственные детали расположены в системс трехлинзового ахроматического конденсора между средней и крайними линзами так, что их рабочие поверхности находятся с противоположных сторон оптической оси системы.

Отв. редактор Л. Г. Голандский

Стандартгиз. 11оди. к пея. 11/111 1958 г, Объем 0,25 il. 7. Тираж 800. Цена 50 кои.

Типография Комитета по делам изобретений ti открытий прн Совете Министров СССР

Москва, Неглинная, д. 23. Зак. 1190
