Класс 42b, 22

П И Т Й Н Т li A l4 3 0 Ei P E T t li _#_ C

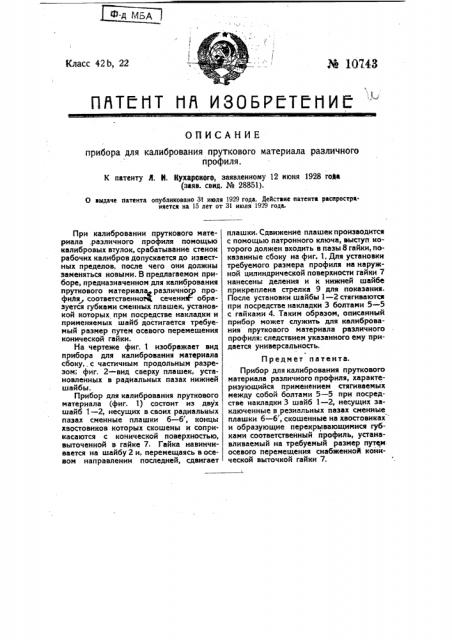

ОПИСАНИЕ прибора для калибрования пруткового материала различного профиля.

К патенту Я. И. Кухарского, заявленному 12 июня 1928 roia (заяв. свид. № 28851).

О вндаче патента опубликовано 31 июля 1929 года. Действие патента раснространяется на 15 лет от 31 июля 1929 года.

При калибровании пруткового материала, различного профиля помощью калибровых втулок, срабатывание стенок рабочих калибров допускается до известных пределов, после чего они должны заменяться новыми. В предлагаемом приборе, предназначенном для калибрования пруткового материала различногр профиля соответственном сечени образуется губками сменных плашек, установкой которых при посредстве накладки и применяемых шайб достигается требуемый размер путем oceaoro перемещения конической гайки.

На чертеже фиг. 1 изображает вид прибора для калибрования материала сбоку, с частичным продольным разрезом; фиг. 2 — вид сверху плашек, установленных в радиальных пазах нижней шайбы.

Прибор для калибрования пруткового материала (фиг. 1) состоит из двух шайб 1 — 2, несущих в своих радиальных пазах сменные плашки 6 — б, концы хвостовиков которых скошены и соприкасаются с конической поверхностью, выточенной в гайке 7. Гайка навинчивается на шайбу2 и, перемещаясь восевом направлении последней, сдвигает плашки. Сдвижение плашекпроизводнтся с помощью патронного ключа, выступ которого должен входить в пазы 8 гайки, показанные сбоку на фиг. 1, Для установки требуемого размера профиля на наружной цилиндрической поверхности гайки 7 нанесены деления и к нижней шайбе прикреплена стрелка 9 для показания.

После установки шайбы 1 — 2 стягиваются при посредстве накладки 3 болтами 5 — 5 с гайками 4. Таким образом, описанный прибор может служить для калибрования пруткового материала различного профиля: следствием указанного ему придается универсальность.

Предмет патента.

Прибор для калибрования пруткового материала различного профиля, характеризующийся применением стягиваемых между собой болтами 5 — 5 при посредстве накладки 3 шайб 1 — 2, несущих заключенные в резиальных пазах сменные плашки б — б, скошенные на хвостовиках и образующие перекрывающимися губками соответственный профиль, устанавливаемый на требуемый размер путем. осевого перемещения снабженной конической выточкой гайки 7.
