Штамп совмещенного действия
Иллюстрации
Реферат
ШТАМП СОВМЕШЕННОГО ДНИСТВИЯ для образования отверстия и ,отбортовки , содержащий в одной части прижим и отбортовочный пуансон и в другой части отбортовочную матрицу и выталкиватель , а также содержаш,ий инструмент для образования отверстия, отличающийся тем, чго, с целью повышения качества торца борта , инструмент для образования отверстия расположен на торце выталкивателя, а рабочая часть инструмента выполнена в виде остроугольного ребра, имеющего замкнутый контур, эквидистантный контуру рабочего отверстия матрицы. (Л Oi оо 1C
СОЮЗ СОВКТСКИХ
-СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1074632 з(ю В 21 D 3700 В 21 D 3500
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕН Я, .
Н ABTOPGHOMV СВИДЕТЕЛЬСТВУ
Ю
Фиг.7 (21) 3549234/25-27 (22) 29.10.82 (46) 23.02.84. Бюл. № 7 (72) В. Ф.Шевченко (53) 621.983.321 (088.8) (56) 1. Малов А. Н. Технология холодной штамповки М., «Машиностроение», 1969. с. 314, -рис. 179.
2. Авторское свидетельство СССР № 709218: кл. В 21 D 35/00, 15.01.80 (прототип) . (54) (57) штАмп совмещенного д1р1.
СТВИЯ для образования отверстия и,отбортовки, содержащий в одной части прижим и отбортовочный пуансон и в другой части отбортовочную матрицу и выталкиватель, а также содержащий инструмент для образования отверстия, отличающийся тем, чго, с целью повышения качества торца борта, инструмент для образования отверстия расположен на торце выталкивателя, а рабочая часть инструмента выполнена в виде остроугольного ребра, имеющего замкнутый контур, эквидистантный контуру рабочего отверстия матрицы, !
074632
Изобретение относится к обработке металлов давлением, в частности к штампам для обработки листового материала.
Известен штамп для отбортовки, содержащий в одной части отбортовочный пуансон и прижим, а в другой части отбортовочную матрицу и выталкиватель (1).
Недостатком данного штампа является то, что он обеспечивает только отбортовку, а пробивку отверстия необходимо выполнять отдельно на другом штампе, что вызывает снижение производительности труда.
Наиболее близким к изобретению по техничесКой сути и достигаемому результату является штамп совмещенного действия для образования отверстий и отбортовки, содержащий в одной части прижим и отбортовочный пуансон и в другой части отбортовочную матрицу и выталкиватель, а также содержащий инструмент для образования отверстия (2).
Недостатком указанного штампа является то, что образование отверстия производится инструментом без матрицы, что ведет к невысокому качеству полученного отверстия (заусенцы, неточность размеров и т. д.), а это влечет за собой в свою очередь невысокое качество торца борта (разрывы, разновысотность и т. д.).
Цель изобретения — повышение качества торца борта.
Цель достигается тем, что в штампе совмещенного действия для образования отверстия и отбортовки, содержащем в одной части прижим и отбортовочный пуансон и в другой части отбортовочную матрицу и выталкиватель, а также содержащем инструмент для образования отверстия, последний расположен на торце выталкивателя, а рабочая часть инструмента выполнена в виде остроугольного ребра, имеющего замкнутый контур, эквидистантный контуру рабочего отверстия матрицы.

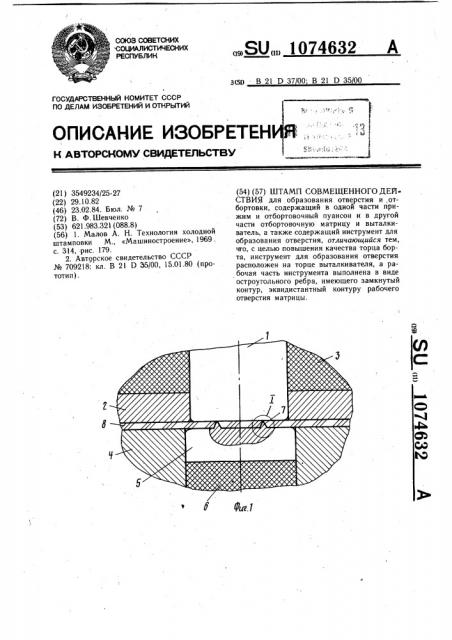

На фиг. 1 изображена рабочая зона штампа в конце хода образования отверстия; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3— рабочая зона штампа в конце хода отбортовки.
Штамп содержит в верхней части. отбортовочный пуансон 1, прижим 2, подпружиненный буфером 3, и в нижней части отбортовочную матрицу 4, выталкиватель
5, подпружиненный буфером 6. На выталкивателе 5 закреплен или выполнен за одно целое с ним инструмент для образования отверстия с рабочей частью в виде остроугольного ребра 7, имеющего высоту не более толщины штампуемого материала, и замкнутый контур, эквидистантный контуру рабочего отверстия матрицы.
Штамп работает следующим образом.
Заготовка 8 укладывается на матрицу
4 и при перемещении верхней части штампа вниз прижим 2 прижимает заготовку 8, а
25 пуансон 1, прижимая заготовку 8 к ребру
7 выталкивателя 5, осуществляет образование отверстия, при этом буфер 6 не сжимается, так как его усилие больше усилия образования отверстия.
Отход 9 и ри образовании отверстия может быть отделен полностью от материала заготовки 8 или частично, это зависит от высоты ребра h. При дальнейшем леремещении верхней части штампа буфер 6 сжимается и происходит отбортовка борта
10.
Внедрение .изобретения позволит повысить качество торца борта детали.
1074632
