Декельный материал

Декельный материал

Иллюстрации

Показать все

Реферат



ДЕКЕЛЬНЫЙ МАТЕРИАЛ, включавзщяй волокнистую основу, пропитанную органоминералом, содержащим водную дисперсию эластомера и коллоидный раствор природного минерала, отл ич аю1ди йся тем, что, с целью улучшения и равномерного распределения упруго-деформационных свойств материала, органоминерал дополнительно содержит полиамин при соотношении эластомера, природного материала и полиамина, равном 1:1:0,01-5:1:0,02, и следующем содержании компонентов в материале, мае.ч,: Волокнистая основа 100 a Указанный органоел минерал20-80

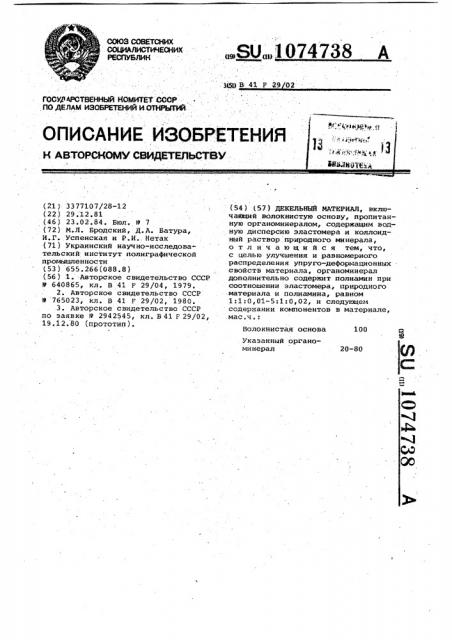

,SU„„ l 074738 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 3 В 41 F 29 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Й АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Волокнистая основа

100

Указанный органоминерал

20-80

ГОСДУМ ССТВЕНКЫй йОМИТЕТ ССС

ПО ДЕЛАМ ИЗОБйЕТЯНИЙ И ОТНРЬГИЙ (21 ) 33 7710 7/28-1 2 (22) 29. 12.81 (46) 23.02.84. Вюл. Р 7 (72) M.Ë. Бродский, Д.А. Ватура, И.Г. Успенская и Р.И., Нетак (71) Украинский научно-исследовательский институт полиграфической промышленности (53) 655.266(088.8) (56) 1. Авторское свидетельство СССР

9 640865, кл. В 41 F 29/04, 1979.

2. Авторское свидетельство СССР

9 765023, кл. В 41 F 29/02, 1980.

3 ° Авторское свидетельство СССР по заявке М 2942545, кл. В 41 F 29/02, 19,12.80 (прототип). (54 ) (57) ДЕКЕЛЬНЫЙ ИАТЕРИАП, включакиаий волокнистую основу, пропитанную органоминералом, содержащим водную дисперсию эластомера и коллоидный раствор природного минерала, о т л и ч а ю ц и и с я тем, что, с целью улучшения и равномерного распределения упруго-деформационных . свойств материала, органоминерал дополнительно содержит полиамин при соотношении эластомера, природного ,материала и полиамина, равном

1:1:0,01-5:1:0„02, и следующем содержании компонентов в материале, мас.ч,:

1074738

100

Волокнистая основа

Укаэанный органоминерал 20-80

Однако при смешении эластомеров с природныгли минералами образуются частицы органоминералов с широким распределением по величине с преобладанием фракций большого размера.

Это приводит к ослаблению глеханической прочности структурной сетки частиц органоминерала, трудности их проникновения внутрь волокнистой основы в зависимости от флуктуации ее пористости, неравномерности осаждения частиц органоминерала на разных волокнах и, как следствие, неравномерности их распределения в объеме материала. В результате декельный материал обладает недостаточно равномерным распределением упругодеформационных свойств по своей площади и объему.

Целью изобретения является улучшение и равномерное распределение .б5

Изобретение относится к декельному материалу полиграфических машин, а именно к декелям печатных цилиндров, обеспечивающих печатный процесс, и может быть использовано в полиграфической промышленности ° 5

Известен пористый декельный материал, представляющий собой цел- люлоэную волокнистую основу, пропитанную полиэфируретановой эмульсией Г1 ).

Однако упруго-деформационные свойства такого декельного материала являются недостаточно высокими, что приводит к значительным затратам времени на приправку при печатании высоколиниатурной растровой продукции.

Известен также декельный материал, содержащий нетканую основу, состоящую из термоусадоччых и неуса>киваемых волокон, эластомерное связующее и укрепляющую резорцин формальдегидную смолу (2 .

Однако в указанном декельном материале ограничена возможность управления деформационными свойствами эластомера, так как укрепляющая резорцинформальдегидная смола отлагается на его поверхности и обеспечивает эффект укрепления только в наружном слое °

Наиболее близким к изобретению является декельный материал (3), содержащий волокнистую основу, эластомерное связующее и укрепляющий компонент, в качестве которого 35 он содержит органоминерал, включающий водные дисперсии эластомеров и коллоидные растворы природных минералов в соотношении 1:1-5:1, при следующем соотношении компонентов, 40 вес.ч.: упруго-деформационных свойств материала °

Поставленная цель достигается тем, что в декельном материале, включакщем волокнистую основу, пропитанную органоминералом, содержащим водную дисперсию эластомера и коллоидный раствор природного минерала, органоминерал дополнительно содержит полиамин при соотношении эластомера, природного минерала и полиамина, равном 1>1:0,01 — 5:1:0,02, и следующем содержании компонентов в материале, мас.ч.:

Волок ни стая ос нова

Укаэанный органоминерал 20-80

В качестве полиаминов могут быть использованы: полиэтиленполиамин, полиметиленполифениленполиамин, полиаминостирол в виде водных растворов солей или оснований.

Эффект укрепления механической прочности структурной сети и умень-. шения частиц органоминерала заключается в том, что природные минералы, например монтмориллониты, каолийиты, палыгорскиты, реагируют с полиаминами с образованием аминокомплексов, обеспечивающих более высокую дисперсность и прочность органоминерала. Полиамины проникают в структуру минерала, расчленяя его на мелкие частицы более однородного состава. Так, в исходном монт>1ориллоните, как установлено методогл рентгенографии, межслоевое расстояние составляет 1,28 нм, в аминокомплексе оно достигает 1,521, 76 нгл.

Размер частиц монтмориллонита, определенный по.методике электронной гликроскопии„ составляет

100 100 нм. Монтмориллонит, обработанный полиамглнам, имеет частицы, равные 20 200 нм. Уменьшение. частиц органоминерала обеспечивает увеличение наполнения и равномерность

его распределения в волокнистой основе. В результате структура декельного материала обладает улучшенными и равномерно распределенными упруго-деформационными свойствами.

П р и м е .р 1. Нетканый материал, состоящий из полипропиленового и лавсанового волокна, пропитывают водной дисперсией органоминерала, приготовленного иэ 500 r 203-го латекса СКН-40-1ГП, 1000 г 103-ro коллоидного раствора монтмориллонита и 50 r ..2Ъ-го водного раствора полиэтиленполиамина (соотношение сухих веществ 1:1:0,01 ). Затем материал высушивают. Содержание ор- ганоглинерала составляет 20 вес.ч. от веса волокна.

1074

Содержание амина в органоминерале, вес.ч.

Декельный материал, "Р

Тип амина

Содержание органоминерала, в .вес.ч. от веса волокна

Нетканый материал, состоящий из полипропиленового и лавсанового волокна

Полиэтилен» полиамин

0,01

20,0

Нетканый материал, состоящий из полипропиленового и лавсанового волокна

0,012

46,5

Нетканый материал, состоящий из полипропиленового и лавсанового волокна

Полиэтиленполиамин

0,02

Извест- ный ма" териал

Наполненный органоминералом материал прессуют при 160 С и давлении 60 кг/см 3 мин. Полученный материал имеет относительное сжатие

13,24Ъ и остаточное относительное сжатие 4,89%. Деформационные свойст- 5 ва определялиись на приборе ИЗВ-1.

Проведенные испытания материала о .на плоскопечатной машине при печатании однокрасочной продукции с гибких форм показали его высокие печатно-технические свойства.

Пример 2. Нетканый мате- . риал, состоящий из полипропиленового и лавсанового волокон, пропитывают .водной дисперсией органоминерала, приготовленного из 1000 г

40В-го латекса CKH-40-1ГП, 1000 г

10оо-го коллоидного раствора каолинита и 60 г. 2В-го раствора полиэти- . ленполиамина (соотношение сухих веществ 4:1:0,012l. Затем материал высушивают. Содержание органоминерала составляет. 46,5 вес.ч. от веса волокна. Высушенный -материал прессуют и испытывают, как в примере 1.

Полученный декельный материал имеет относительное сжатие 11,783, и остаточное относительное сжатие

4,723. Материал испытывался на тоноТип исходного материала

4 вой продукции, при этом йаблюдалось сокращение объема работ по приправке и улучшении качества продукции.

Пример. 3. Нетканый материал, состоящий из полипропиленового и лавсанового волокон,. пропитывают водной дисперсией органоминерала, приготовленного из 10000 г

40%-го латекса СКН-40-1ГП, 1000 г

8Ъ-го коллоидного раствора монтмориллонита и 80 г 2%-во водного раствора полиэтиламина !соотношение сухих веществ 5:1:0,02). Материал высушивают. Привес .органоминерала на волокне составляет 80 вес.ч.,от веса волокна, Затем материал прессуют и .испытывают, как в примере 1.

Полученный декельный материал имеет .относительное сжатие 9,97% и остаточное относительное сжатие 4,154.

Материал Испытывался на ротационной печатной машине типа "Rotodonor-201" при печатании одноцветной продукции * с фотополимерных печатных форм. Ис" пытания показали высокие упруго-деформационные свойства нового декельного материала, обеснечивакщие хорошее качество печати. !

Свойства материалов, приведенных в примерах; сведены в таблицу.

1074738

Продолжение таблицы

Остаточное. относительное сжатие, Ъ

Относительное сжатие, Средний процент разброса показателя относительного сжатия в десяти точках

13, 24

5,7

13,42

11, 78

5,5

13, 25

4,72

4 15

13,73

5,65

9,97

Известный материал

10,0-17,2 6,17

5 0-5,3

15, 28

1 но важно, равномерно запечатанных плашках. Высокие упруго-деформацион45 ные свойства предлагаемого декельного материала обеспечивают. его способность сокращать объемы работ по приправке с различных видов печатных форм.

Предлагаемый декельный материал характеризуется высокими печатнотехническими. свойствами. Качественное печатание всех видов продукции проходит при небольших натисках с оборота, чистом очке и, что особенt

Составитель tO. Смоляков

РеДактоР П. Коссей ТехРЕД И.Метелева . КоРРектоР А. ФеРенЦ

Заказ 438/16 Тираж 369 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент", r. ужгород, ул. Проектная, 4 хекельный материал, Р

Средний процент разброса показателя остаточного

ОТНОСИтельного сжатия. в десяти точках
