1. СПУСКОВОЕ УСТРОЙСТВО, содержащее понтон, связанный с выдвижнйми опорами и снабженный подъемноопускным механизмом, а также продольными рельсовыми путями, стыкующимися со стапельными путями, расположенными на берегу, и подводную опору, отличающееся 8 883 тем, что, с целью расширения его функциональных возможностей путем обеспечения возможности производства достроечных работ при строительстве полупогружных и самоподъемнь1х буровых установок, оно снабжено платформой, щарнирно соединенной с выдвижными опорами,при этом продольные рельсовые пути проложены по палубе платформы перпендикулярно к последним, а палуба платформы снабжена спусковыми дорожками. 2. Устройство по п. 1, отличающееся тем, что подводная опора выполнена в виде плиты со сквозными отверстиями и шахтами для заглубления выдвижных опор, сообщающимися между собой. 77

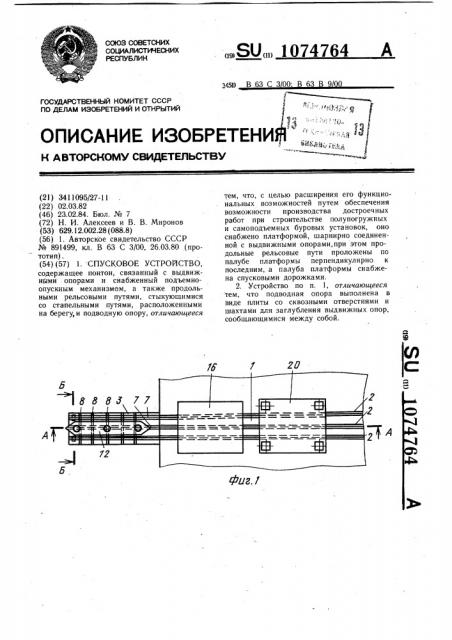

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
З(51) B63Ñ 300 В6 В
ОПИСАНИЕ ИЗОБРЕТЕНИ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3411095/27-11 (22) 02.03.82 (46) 23.02.84. Бюл. № 7 (72) Н. И. Алексеев и В. В. Миронов (53) 629,12.002.28 (088.8) (56) 1. Авторское свидетельство СССР № 891499, кл. В 63 С 3/00, 26.03.80 (прототип) . (54) (57) 1. СПУСКОВОЕ УСТРОЙСТВО, содержащее понтон, связанный с выдвижными . опорами и снабженный подъемноопускным механизмом, а также продольными рельсовыми путями, стыкующимися со стапельными путями, расположенными на берегу, и подводную опору, отличающееся
„„SU„„1074764 тем, что, с целью расширения его функциональных возможностей путем обеспечения возможности производства достроечных работ при строительстве полупогружных и самоподъемных буровых установок, оно снабжено платформой, шарнирно соединенной с выдвижными опорами,при этом продольные рельсовые пути проложены по палубе платформы перпендикулярно к последним, а палуба платформы снабжена спусковыми дорожками.
2. Устройство по п. 1, отличающееся тем, что подводная опора выполнена в виде плиты со сквозными отверстиями и шахтами для заглубления выдвижных опор, сообщающимися между собой.
1074764
Изобретение относится к судостроению, в частности к устройствам для строительства и спуска полупогружных буровых установок.
Известно спусковое устройство,содержащее понтон, связанный с выдвижными опорами и снабженный подъемно-опускным механизмом, а также продольными рельсовыми путями, стыкующимися со:стапель- . ными путями, расположенными на берегу, и подводную опору (1).
1О
Недостатком известного устройства являются ограниченные возможности использования его для достройки полупогружных и самоподъемных буровых установок.
Целью изобретения является расширение функциональных возможностей спускового устройства путем обеспечения возможности производства достроечных работ при строительстве полупогружных и самоподъемных буровых установок. 20
Указанная цель достигается тем, что спусковое устройство, содержащее понтон, связанный с выдвижными опорами и снабженный подъемно-опускным механизмом, а также продольными рельсовыми путями, стыкующимися со стапельными путями, расположенными на берегу, и подводную опору, снабжено платформой шарнирно соединенной с выдвижными опорами, при этом продольные рельсовые пути проложены по палубе платформы перпендикулярно к по- gp следним, а палуба платформы снабжена спусковыми дорожками.
Кроме того,в спусковом устройстве подводная опора выполнена в виде плиты со сквозными отверстиями и шахтами для ! заглубления выдвижных опор,сообщающи- 35 мися между собой.
На фиг. 1 схематично изображено предлагаемое спусковое устройство, вид сверху; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1 (на плат 40 форме находится нижний корпус полупогружной буровой установки (ПБУ); на фиг. 4 — то же, (платформа наклонена, нижний корпус ППБУ сбрасывается в воду); на фиг. 5 — то же, платформа установлена горизонтально, на платформе 45 установлен корпус верхнего строения ППБУ; на фиг. 6 — то же, платформа с корпусом в поднятом состоянии; на фиг. 7 — то же, платформа в нижнем положении, на платформе установлен объемный блок горизонтальных связей и раскосов; на фиг. 8— то же (платформа в нижнем положении, на ней установлена самоподъемная буровая установка СПБУ); на фиг. 9 — то же, (платформа поднята для монтажа опорных колонн СПБУ); на фиг. 10 — разрез  — В на фиг. 9; на фиг. 11 — разрез Б — Б на
55 фиг. 1 (платформа поднята в крайнее верхнее положение, понтон дебалласти рован,и находится на плаву, корпус СПБУ поднят на колоннах); на, фиг.12 — то же (понтон выведен из-под корпуса СПБУ); на фиг. 13— то же (СПБУ спущена на воду).
Спусковое устройство содержит стапель 1, оборудованный стапельными путями 2, понтон З,снабженный подъемно-опускными механизмами 4 и опорными колоннами 5, шарнирно еоединенными с платформой 6, на которой размещены продольные рельсовые пути 7 и поперечные спусковые дорожки 8.
Понтон 3 свободно установлен на подводные опоры 9 подводного основания 10, оборудованного шахтами 11 (фиг. 1, 2 и 3).
Спусковое устройство работает следующим образом.
1. При постройке плавучей буровой установки (ППБУ).
На стапеле 1 собирают водоизмещающие нижние корпуса (поплавки) 12 и перемещают их поочередно на жесткое перекрытие 6 понтона 3 . по стапельным путям 2 и продольным рельсовым путям 7 на стапельных тележках 13 и пересаживают на стапельные кильблоки 14, установленные с помощью крана (не показан) на спусковых дорожках 8 жесткого перекрытия 6.
Затем одну пару опорных колонн 5 посредством подъемно-опускных механизмов 4 поднимают, устанавливая тем самым жесткое перекрытие 6 в наклонное положение, вследствие чего нижний корпус 12 ППБУ вместе с кильблоками 14 сбрасывается в воду (фиг. 4). Платформу 6 устанавливают в исходное положение, после чего на нее перемещают нижний корпус 12 ППБУ, краном устанавливают на жесткое перекрытие 6 кильблоки 14, пересаживают на них нижний корпус 12 и аналогичным способом сбрасывают его на воду.
На спущенных на воду нижних корпусах 12 ППБУ с помощью крана производят монтаж стабилизирующих колонн 15, затем на жесткое перекрытие б понтона 3 на стапельных тележках 13 перемещают корпус верхнего строения 16 ППБУ и пересаживают его на клетки 17 (фиг. 5). С помощью подъемно-опускных механизмов 4 производят подъем платформы 6 с корпусом верхнего строения 1 1 ППБУ на расчетную высоту и посредством буксира (не показан) подводят под указанный корпус нижние корпуса 12 ППБУ со смонтированными стабилизирующими колоннами 15, опускают платформу б.и стыкуют стабилизирующие колонны 15 с корпусом верхнего строения (фиг. 6).
Подъемно-опускными механизмами 4 опускают платформу 6 в исходное положение, убирают клетки 17, перемещают на стапельных тележках .13 под корпус 16
ППБУ по стапельным путям 2 и продоль1074764
A-A
71 5
Фиг.2 побернува
3 ным рельсовым путям 7 объемный блок 18 горизонтальных связей и раскосов 19 и с помощью электросварки связывают ими стабилизирующие колонны 15 и корпус верхнего строения 16 ППБУ (фиг. 7).
Дебалластируют нижние корпуса 12
ППБУ и с помощью буксиров выводят
ППБУ.
2. При постройке самоподъемной буровой установки (СПБУ).
Окончательно построенную на стапеле
1 СПБУ 20 с установленными закладными частями опорных колонн 21 перемещают по рельсовым путям 2 и 7 на платформу
6 понтона 3 и пересаживают на клетки 17. Подъемно-опускными механизмами 4 поднимают платформу 6 с СПБУ на расчетную высоту, достаточную для монтажа укрупненных секций опорных колонн 22, после чего на монтажном понтоне 23 (фиг. 9 и 10) подводят указанные секции под корпус СПБУ 20 и путем опускания закладных частей опорных колонн 21 механизмами 24 подъема производят наращивание закладных частей опорных колонн 21 методом выталкивания снизу-вверх. Последней стыкуют нижнюю секцию 25, оборудован ную штатным башмаком (фиг. 9), После окончания монтажа опорных колонн СПБУ 20 на полную высоту указанные колонны механизмами 24 подъема опускают до грунта и поднимают корпус СПБУ
20 на расчетную высоту, обеспечивающую вывод понтона 3, поднимают платформу 6 подъемно-опускными механизмами 4 на высоту, при которой опорные колонны 5
10 понтона 3 выйдут из шахт 11, после чего дебалластируют понтон 3 и с помощью буксиров выводят из-под корпуса СПБУ
20 (фиг. 11 и 12).
С помощью механизма 24 подъема опускают корпус СПБУ 20 до всплытия и поднимают опорные колонны в крайнее верхнее положение (фиг. 13).
Экономический эффект достигается за счет того, что спусковое устройство позволяет выполнять формирование и спуск на
20 воду резко отличающихся по конструкции, разнотипных плавучих буровых установок, ранее требовавших для осуществления постройки индивидуальных технических решений.
1074764
b — Б (по8ернуап
Б-Б (ппбеунутИ
17 171У17 13 1б
1074764 .b — Ю (людграую ) 77 17
Б-Б (лоРгрюуюю) 1074764
b-Е (nudepeymu) Е- b (люЮгрюуаа),1 074764
b-Б
1074764
4Ll8. 15
