Намывное гидротехническое сооружение

Намывное гидротехническое сооружение

Иллюстрации

Показать все

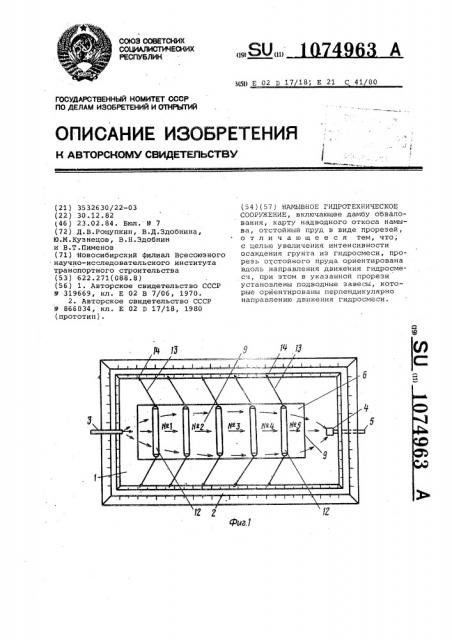

Реферат



СОЮЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 3(5() E 02 D 17 18, E 21 С 41/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABT0PCHOMV СВИДЕТЕЛЬСТВ, Я Q

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И OTHPbITNA (21 ) 3532630/22-03 (22) 30.12.82 (46) 23.02.84. Вюл. Р 7 (72) Д.В.Рощупкин, В.Д.Здобнина, Ю.М.Кузнецов, B.Н.Здобнин и В.Т.Пименов (71) Иовосибирский филиал Всесоюзного научно-исследовательского института транспортного строительства (53) 622.271(088.8) (56) 1. Авторское свидетельство СССР

Р 319669, кл. E 02 В 7/06, 1970.

2. Авторское свидетельство СССР

Р 866034, кл. E 02 D 17/18, 1980 (прототип). (54)(57) НАМЫВНОЕ ГИДРОТЕХНИЧЕСКОЕ

СООРУЖЕНИЕ, включающее дамбу обвалования, карту надводного откоса намыва, отстойный пруд в виде прорезей, отличающее с я тем, что; с целью увеличения интенсивности осаждения грунта из гндросмеси, прорезь отстойного пруда ориентирована вдоль направления движения гидросмеси, при зтом в указанной прорези установлены подводные завесы, которые ориентированы перпендикулярно направлению движения гидросмеси.

1074963

Составитель В. Тычина

Редактор A. Шишкина Техред М.Гергель .- Корректор д. Ференц

Заказ 470/27

Тираж 644

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 прорезь, поток гидросмеси в промежутках между завесами понтонов Ф 1-5 оставляет. в осадке практически все частицы грунта. По мере намыва грунта в прорези пруда б происходит подъем уровня воды (У.В., фиг. 2).

При значительном подъеме уровня воды подачу гидросмеси прекращают, понтоны изымают, переставляют якоря

14, грунт из прорези б изымают и раскладывают по карте. Готовят карту ,к намыву следующего слоя.

Достоинством изобретения является увеличение интенсивности осаждения грунта из гидросмеси на карте намыва. Это приводит к сокращению размеров карт, обвалования, размера отведенной под сооружение земли . и т.д., в итоге снижается стоимость строительства.
